Årsager til delvis afladning i højspændingsanlæg

Delvis afladning er et af de vigtigste tidlige advarselstegn på isolationsforringelse i højspændingsanlæg. Selvom en delvis udledning ikke fuldstændig slår bro over isoleringen mellem ledere, kan gentagen afladningsaktivitet gradvist beskadige isoleringssystemet og øge risikoen for isolationsfejl, overslag og uventet nedlukning af udstyr.

Forståelse af årsagerne til delvis afladning hjælper elektroingeniører med at identificere defekter på et tidligt tidspunkt og forbedre pålideligheden af ​​koblingsudstyr i hele dets levetid.

Hvad er delvist udflåd?

Delvis afladning er en lokaliseret elektrisk udladning, der kun forekommer i en del af et isoleringssystem. Det kan udvikle sig inde i et gasfyldt hulrum, langs en isoleringsoverflade, omkring en skarp lederkant eller nær en defekt i et fast eller sammensat dielektrisk.

Fænomenet er normalt forbundet med en lokal koncentration af elektrisk stress. Når det lokale elektriske felt overstiger modstandsstyrken for et svagt område, sker der en kort afladning. Udledningen kan være kort og lille, men gentagen aktivitet kan gradvist svække den omgivende isolering.

IEC 60270 definerer ladningsbaserede metoder til måling af delvis afladning i elektriske apparater, komponenter og systemer testet med AC- eller DC-spænding. Standarden omhandler også målekredsløb, kalibrering, digital måling og adskillelse af partielle afladningssignaler fra ekstern interferens.IEC 60270:2025

Hvordan delvis udledning beskadiger isolering

1. Kemisk skade forårsaget af ladede partikler

Under en delvis udladning bevæger elektroner og ioner sig gennem det svage område af isoleringen. Disse højenergiladede partikler kolliderer med isoleringsmolekyler og kan bryde kemiske bindinger.

Gentagen bombardement kan forårsage:

1, Nedbrydning af polymerkæder

2, Overfladeerosion

3、 Dannelse af ledende karboniserede veje

4、Kemisk nedbrydning af epoxyharpiks og andre isoleringsmaterialer

5、 En gradvis reduktion i dielektrisk styrke

I solid isolering kan denne proces forstørre et indre hulrum eller skabe en trækanal. Når defekten bliver tilstrækkelig stor, kan isoleringen muligvis ikke længere modstå normal driftsspænding eller midlertidig overspænding.

2. Termisk og oxidativ skade

Delvis udledning producerer også lokaliseret varme. Selvom den gennemsnitlige energi af en individuel udledning kan være lav, kan gentagne impulser koncentreret i det samme område hæve temperaturen på den omgivende isolering.

Den resulterende termiske spænding kan føre til:

1, Lokal overophedning

2, Oxidativ revnedannelse

3、Smeltning eller karbonisering af polymermaterialer

4, Tab af mekanisk styrke

5、Udvidelse af interne revner og hulrum

Termiske skader og kemiske skader forstærker ofte hinanden. Efterhånden som isoleringsoverfladen bliver mere ru eller mere ledende, bliver det lokale elektriske felt mindre ensartet, hvilket kan accelerere yderligere udladningsaktivitet.

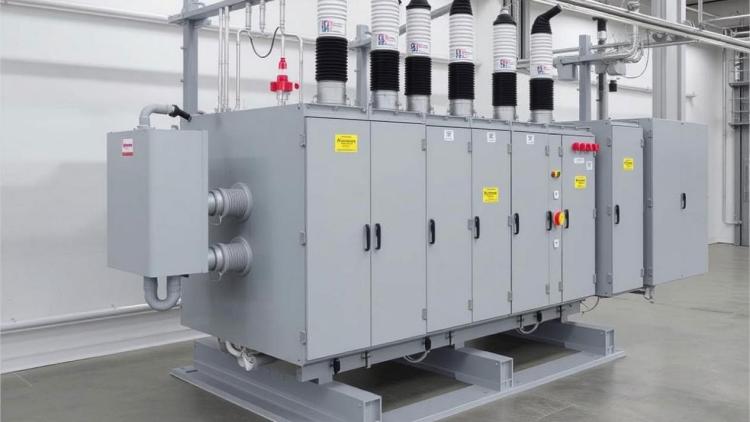

Højspændingskoblingsudstyr og dets isoleringssystem

Højspændingskoblingsudstyr er en kompleks enhed, der kombinerer ledere, koblingsenheder, samleskinner, isoleringskomponenter, jordingskabinetter og kontrolsystemer.

Afhængigt af designet kan typiske materialer omfatte:

1, Epoxyharpiks

2、 Silikone eller anden teknisk plast

3、 Luft eller isoleringsgas

4、Svovlhexafluorid i anvendeligt gasisoleret udstyr

5、 Keramisk eller kompositisolering

6、 Kobber, aluminium og andre ledende materialer

Kombinationen af ​​forskellige materialer og geometrier skaber flere steder, hvor delvis udledning kan forekomme. Produktionskvalitet, samlingsnøjagtighed, driftsspænding, temperatur, fugtighed, forurening og isoleringsældning kan alle påvirke PD-adfærd.

For koblingsanlæg afhænger de relevante krav af udstyrets design og spændingsklasse. IEC 62271-serien dækker højspændingskoblingsudstyr og kontroludstyr, inklusive udstyr, der anvender solid isolering og isolerende gasser.IEC 62271-serien

Hovedårsager til delvis afladning i højspændingsanlæg

1. Fejl i isoleringsfremstillingsprocessen

Produktionsfejl er blandt de mest almindelige kilder til delvis afladning i solidt isoleret koblingsudstyr.

Indre tomrum og luftbobler

Under epoxystøbning, støbning eller indkapsling kan luftbobler forblive inde i isoleringen. Disse hulrum har en lavere dielektrisk styrke end den omgivende faste isolering.

Når der påføres spænding, bliver det elektriske felt inde i hulrummet højere end gennemsnitsfeltet i det faste materiale. Dette er relateret til forskellen mellem dielektricitetskonstanten for gassen inde i hulrummet og den for den omgivende isolering.

Som følge heraf kan gassen i hulrummet bryde ned før hovedisoleringen. Hver udledning kan forstørre hulrummet, beskadige dets overflade og i sidste ende reducere den samlede isoleringsstyrke.

Fremmede partikler og materialeforurening

Metalpartikler, støv, fugt og andre urenheder introduceret under produktionen kan skabe lokale svage punkter. Ledende forurening kan forvrænge det elektriske felt eller danne en udledningsvej mellem forskellige områder af isoleringen.

Typiske årsager omfatter:

1, Dårligt kontrollerede støbeforhold

2、Utilstrækkelig rengøring før samling

3、 Forkert opbevaring af isoleringskomponenter

4、Utilstrækkelig hærdning af epoxyharpiks

5、 Forurening under transport eller installation

En enkelt intern defekt forårsager muligvis ikke øjeblikkelig fejl, men den kan blive mere aktiv, efterhånden som udstyret ældes eller fungerer under øget elektrisk stress.

2. Ujævn elektrisk feltfordeling

Et ensartet elektrisk felt er afgørende for pålidelig isoleringsevne. Enhver skarp spids, uregelmæssig overflade eller flydende ledende genstand kan øge det lokale elektriske felt og initiere delvis afladning.

Grater og skarpe kanter på ledere

Samleskinnegrater, skarpe hjørner, ufærdige lederkanter og dårligt formede elektroder kan producere en stærk elektrisk feltkoncentration.

Denne effekt er især signifikant omkring:

1、 Samleskinnesamlinger

2, Kabelterminaler

3、 Flytning af kontakter

4、 Boltede forbindelser

5, Afskærmningskomponenter

6、 Ledende indsatser inde i støbt isolering

Selv når den gennemsnitlige driftsspænding er inden for udstyrets klassificering, kan det lokale felt nær en skarp kant overstige afladningsstartniveauet.

Løse eller flydende metalpartikler

Metalpartikler inde i koblingsanlægget kan blive elektrisk ladede eller bevæge sig under påvirkning af det elektriske felt. Deres position og potentiale kan ændre sig under drift, hvilket skaber ustabile feltforhold.

Sådanne partikler kan forårsage:

1, Lokal feltforbedring

2、 Overfladeudledning

3、 Intermitterende udladningsimpulser

4、Sporing på nærliggende isolering

5、 Ustabile PD-mønstre

Dette er en af ​​grundene til, at renlighed og strenge monteringsprocedurer er vigtige under fremstilling og vedligeholdelse af koblingsudstyr.

Forurenede eller ru isoleringsoverflader

Støv, fugt, olie og anden forurening kan reducere den effektive krybeafstand på en isoleringsoverflade. En ru eller beskadiget overflade skaber også små feltkoncentrationer, hvor overfladeudledning kan begynde.

Overfladeforurening er især vigtig i udstyr, der udsættes for:

1, Høj luftfugtighed

2、 Ledende støv

3, Saltspray

4, Industriel forurening

5, Kondensation

6, Dårlig ventilation

Rengøring alene løser muligvis ikke permanent problemet, hvis isoleringsoverfladen allerede har udviklet spor, revner eller erosion.

Defekter i det jordede kabinet

Metalindkapslingen giver normalt afskærmning og et kontrolleret referencepotentiale. Imidlertid kan ru svejsninger, porer, slaggeindeslutninger og andre fabrikationsfejl skabe uregelmæssige elektriske feltforhold nær det jordede kabinet.

Disse defekter kan interagere med nærliggende isolering eller ledende dele og øge risikoen for udledning. Svejsekvalitet, kapslingsgeometri, jordingskontinuitet og indvendige afstande bør derfor kontrolleres under fremstilling og inspektion.

3. Ikke-ensartede dielektriske medier

Moderne koblingsanlæg bruger ofte kompositisoleringssystemer, hvor flere materialer arbejder sammen. For eksempel kan epoxyharpiks kombineres med ingeniørplast, isoleringsgas, ledende indsatser og luftspalter.

Hvert materiale har forskellige elektriske og termiske egenskaber. Hvis grænsefladerne er dårligt designet eller fremstillet, kan det dielektriske felt muligvis ikke fordeles jævnt.

Potentielle problemer omfatter:

1, Dårlig binding mellem forskellige isoleringsmaterialer

2、Ujævne dielektriske konstanter

3, Huller ved materialegrænseflader

4、 Intern delaminering

5、Fugt fanget mellem lagene

6、 Tomrum omkring indlejrede ledere

Interne bobler og urenheder kan yderligere øge uensartetheden af ​​det dielektriske medium. Under driftsspænding kan disse områder opleve større elektrisk belastning end den omgivende isolering og blive startpunktet for delvis afladning.

Andre faktorer, der påvirker delvis udledning

Delvis afladning skyldes ikke kun fabrikationsfejl. Flere drifts- og miljøforhold kan øge udledningsaktiviteten.

Driftsspænding

Når den påførte spænding stiger, øges det elektriske felt i svage områder også. En defekt, der forbliver inaktiv ved normal spænding, kan producere målbar udladning under en overspændingshændelse, en modstandstest eller en midlertidig stigning i systemspændingen.

Temperatur

Temperaturen påvirker isoleringsegenskaber, gastryk, materialeudvidelse og tilstanden af ​​grænseflader. Termisk ekspansion kan forstørre eksisterende mellemrum eller lægge yderligere belastning på bundne isoleringskomponenter.

Fugtighed og kondens

Fugt kan reducere overfladens isoleringsmodstand og fremme overfladeudledning. Kondens er især farlig, når varm, fugtig luft trænger ind i et køligere koblingsrum.

Isolering aldring

Langvarig elektrisk, termisk og mekanisk belastning kan forårsage ældning af isoleringen. Ældning kan forårsage revner, misfarvning, erosion, delaminering og øget fugtabsorption, hvilket alt sammen kan gøre delvis udledning mere sandsynlig.

Mekanisk belastning og vibration

Løse forbindelser, vibrationer og gentagen termisk udvidelse kan skabe små mellemrum mellem isoleringskomponenter. Disse huller kan blive afladningssteder, især nær samleskinner, kabelafslutninger og indlejrede ledere.

Detektering af delvis afladning i koblingsudstyr

PD-test bruges til at identificere udledningsaktivitet, før den udvikler sig til en alvorlig isolationsfejl. Afhængigt af udstyret og testmålet kan ingeniører evaluere tilsyneladende ladning, udladningsstørrelse, faseopløste mønstre, pulsgentagelse og ændringer over tid.

En pålidelig test bør omfatte:

1、Et passende måleinstrument og sensorarrangement

2、 Korrekt kalibrering af målesystemet

3、Effektiv kontrol af ekstern interferens

4、Korrekt jording og afskærmning

5、 Stabil testspænding og miljøforhold

6、Sammenligning med tekniske grænser og tidligere testrekorder

Weshine Electric er en professionel producent dedikeret til forskning, udvikling og produktion af højspændingstest- og måleudstyr. Udstyret med standardiserede produktionsværksteder og uafhængige kalibreringslaboratorier følger fabrikken strengt IEC-standarder og ISO-kvalitetsstyringssystemer for at sikre, at hvert instrument leverer stabil, repeterbar og interferensbestandig testydelse til globale kraftindustriens applikationer.

GDJF-2007 Digital Partial Discharge Tester er uafhængigt udviklet og fabrikskalibreret af Weshine Electric. Den kan bruges til digital måling og analyse af delvis udladning i højspændingsudstyr.  I praktiske anvendelser kan instrumentet understøtte evalueringen af ​​PD-størrelse, udledningsmønstre og isoleringstilstand. Den nøjagtige testkonfiguration og acceptkriterier bør vælges i henhold til koblingsudstyrets design, gældende standarder og producentens tekniske dokumentation.

Ofte stillede spørgsmål

Hvad er den mest almindelige årsag til delvis afladning i koblingsanlæg?

Almindelige årsager omfatter indre hulrum, luftbobler, urenheder, skarpe lederkanter, overfladeforurening, dårlige isoleringsgrænseflader og ujævn elektrisk feltfordeling.

Kan delvist udflåd ses direkte?

Normalt kan delvist udflåd ikke ses under normal drift. Det detekteres almindeligvis gennem elektriske, ultralyds- eller andre specialiserede målemetoder.

Betyder delvis afladning altid øjeblikkelig udstyrsfejl?

Nej. Delvis udflåd kan udvikle sig gradvist. Vedvarende eller stigende PD-aktivitet indikerer imidlertid isoleringsforringelse og kræver professionel vurdering.

Hvordan forårsager skarpe samleskinnekanter delvis afladning?

Skarpe kanter koncentrerer det elektriske felt. Det lokale felt kan blive meget stærkere end det gennemsnitlige felt, hvilket tillader udledning at begynde nær kanten.

Hvordan kan delvis afladning i koblingsanlæg reduceres?

Effektive foranstaltninger omfatter forbedring af isoleringsfremstillingen, fjernelse af grater, kontrol af renlighed, forebyggelse af fugt, optimering af elektrisk feltklassificering, forbedring af kabinetjording og udførelse af regelmæssig PD-test.

Konklusion

Delvis afladning i højspændingsanlæg er normalt resultatet af en kombination af isolationsfejl, elektrisk feltkoncentration, uensartede dielektriske materialer, miljøforhold og langvarig ældning.

Indvendige hulrum, urenheder, skarpe samleskinnekanter, flydende metalpartikler, forurenede overflader og dårlige isoleringsgrænseflader kan alle skabe lokal elektrisk belastning. Når først udledning begynder, kan kemisk erosion og termisk skade gradvist svække isoleringen.

Regelmæssig test af delvis afladning giver værdifuld information om isoleringstilstand og hjælper vedligeholdelsesteams med at identificere udviklende problemer, før der opstår en større fejl. For nøjagtig diagnose bør testning udføres af kvalificerede fagfolk, der anvender korrekt kalibreret udstyr og procedurer i overensstemmelse med de gældende standarder.
