100kV delvis afladningsfri AC Hipot testsystem

100kV delvist afladningsfri AC Hipot Test System er en professionel højspændingstestløsning udviklet til AC-modstandsspændingstest og delvis afladningsdetektering af transformere, koblingsudstyr, isolatorer, kabler, bøsninger, GIS-udstyr og andet elektrisk apparatur.

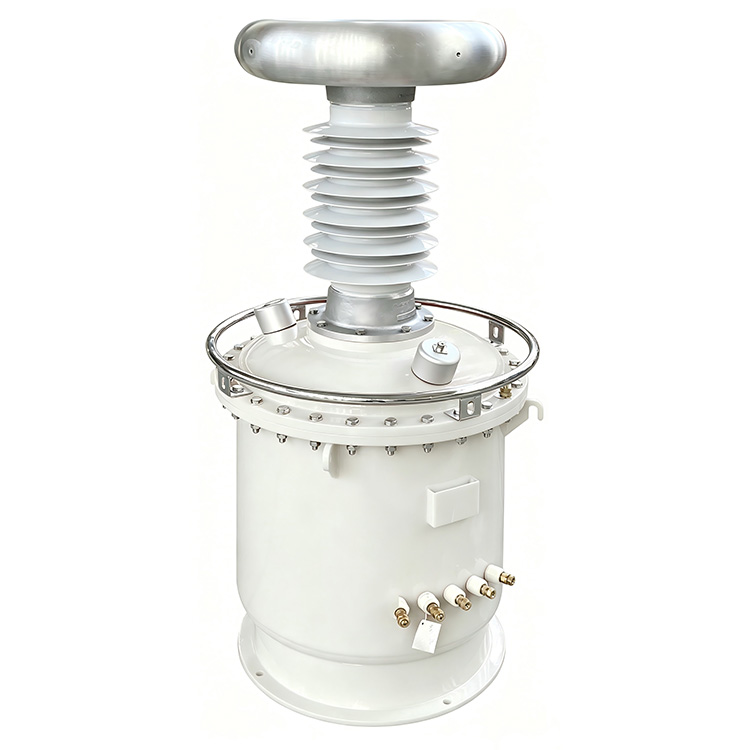

Systemet anvender en SF6-gasisoleret testtransformator i stedet for en traditionel olienedsænket struktur, hvilket eliminerer risikoen for olieforurening, samtidig med at udstyrets vægt reduceres betydeligt med 20% til 60%. Denne transformer kan prale af overlegen isolering og ultralav delvis afladning, der rammer et PD-niveau ≤3pC. Det fulde system holder total delvis afladning ikke højere end 5pC, når det kører med nominel spænding.

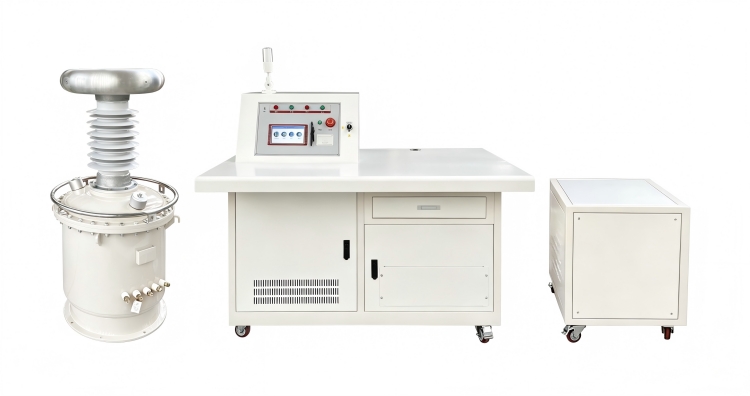

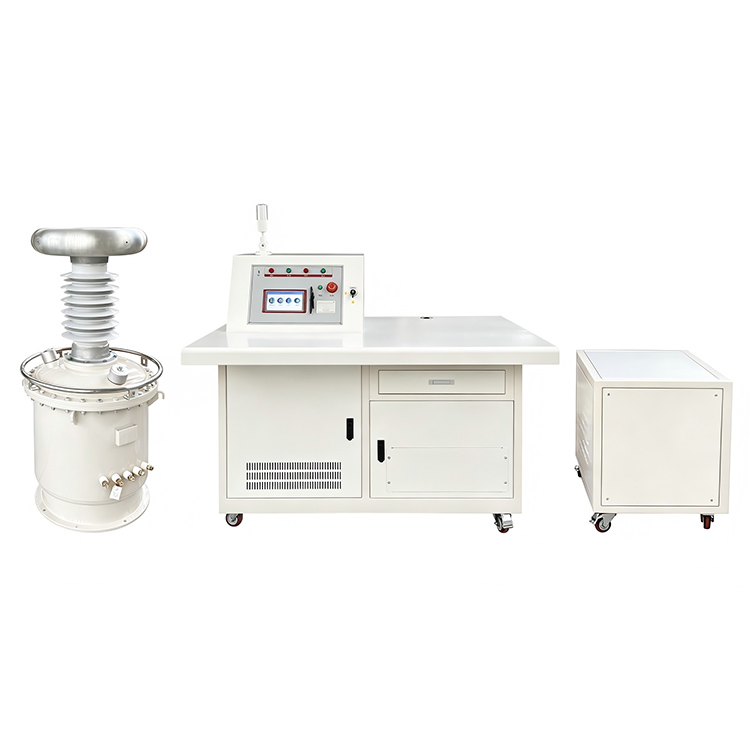

Dette komplette integrerede testsystem er samlet med højspændingstesttransformator, koblingskondensator, højspændingsstrømbegrænsende reaktor, lavspændingskompensationsreaktor, isolationstransformator, automatisk betjeningskonsol samt kompensationsskab. Dens indbyggede lavspændingskompensationsstruktur kan effektivt sænke indgangsstrømforbruget med maksimalt 60 %, hvilket hjælper med at løfte energieffektiviteten og reducere de daglige driftsudgifter.

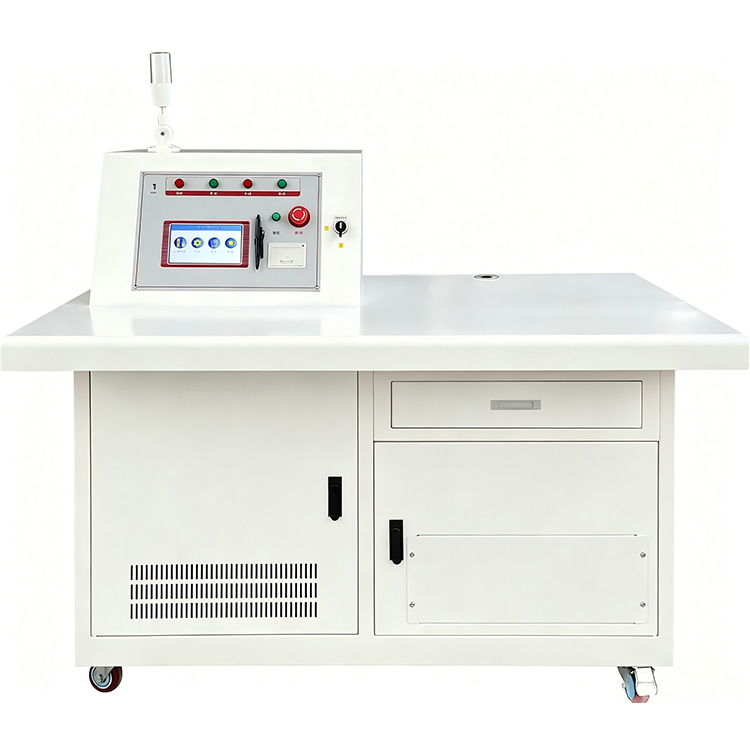

Udstyret med en 7-tommer farveberøringsskærms kontrolkonsol understøtter systemet både automatiske og manuelle testtilstande. Brugere kan uafhængigt konfigurere op til fem spændingstrin, spændingsrampehastigheder og modstå testvarigheder. Automatiske testfunktioner omfatter spændingsramping, kompensationsskift, timing, spændingsreduktion, datalagring og rapportudskrivning, hvilket i høj grad forbedrer testeffektiviteten og repeterbarheden.

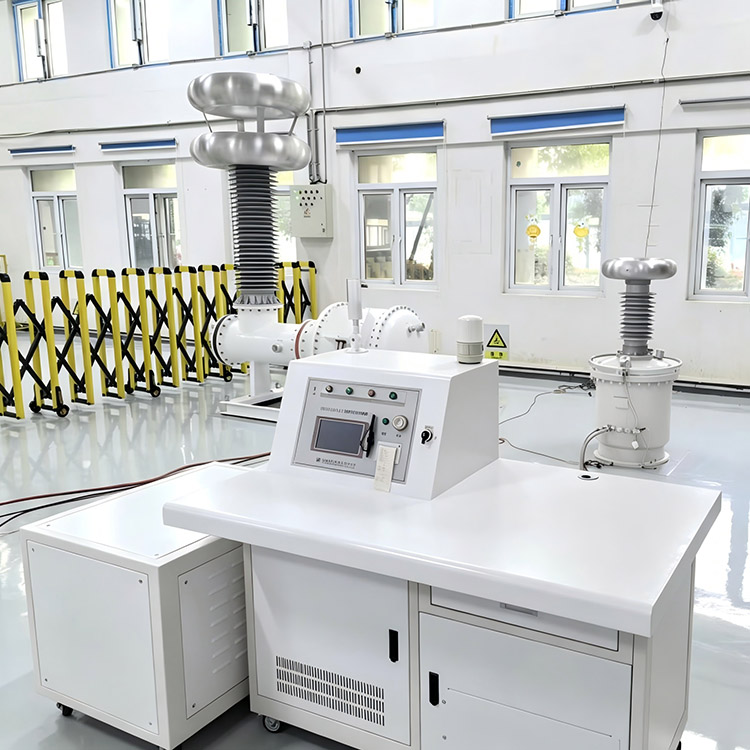

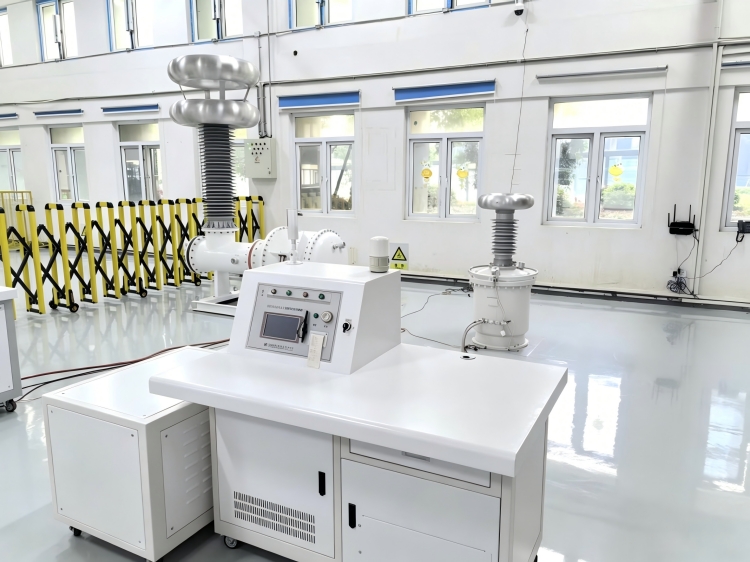

Systemet er designet til højspændingslaboratorier og felttestapplikationer og giver stabilt sinusformet output med bølgeformsforvrængning på mindre end 5 %, lav driftsstøj og pålidelig beskyttelse mod overspænding og overstrømsforhold. Det skalerbare design gør det muligt for lignende systemer inden for produktserien at opnå spændingsværdier på op til 1200 kV til ultrahøjspændingstestapplikationer.

Produktguide

Hvordan systemet fungerer

100kV delvist afladningsfri AC Hipot-testsystem genererer et stabilt højspændingsstrømudgangssignal gennem den SF6-isolerede testtransformator. Under testning overvåger koblingskondensatoren og målekredsløbet kontinuerligt delvis afladningsaktivitet, mens det automatiske kontrolsystem styrer spændingsrampe-, holde- og reduktionsprocesser.

Lavspændingskompensationsreaktoren arbejder på at skære ned på den nødvendige indgangsstrøm, hvilket giver bedre energieffektivitet og aflaster belastningen af ​​den tilsluttede strømforsyning. Hele systemet er i stand til at udføre modstå spændingstest og delvis afladningsmåling samtidigt, så brugerne kan foretage en grundig evaluering af isoleringsydelsen af ​​alle slags højspændingsudstyr.

Funktioner

1, SF6 gasisoleret transformerdesign uden olieforurening

2、Samlet delvist udledningsniveau ≤5pC

3、Transformer delvist udladningsniveau ≤3pC

4、 Nominel udgangsspænding op til 100kV

5、Reaktiv effektkompensation reducerer kildestrømmen med op til 60 %

6 、 Automatiske og manuelle testtilstande

7、 Fem-trins programmerbare spændings- og timingindstillinger

8、 Justerbar spændingsrampehastighed fra 0,5 kV/s til 2,5 kV/s

9、 Automatisk kompensationsskift og spændingsregulering

10、Historiske datalagring og udskrivningsfunktioner

11, Højpræcisionsspændingsmåling

12、Stabil sinusbølgeudgang med forvrængning ≤5 %

13、Støjsvag drift ≤65dB

14、Omfattende overspændings- og overstrømsbeskyttelse

15、 Velegnet til delvis afladning og AC-modstandsspændingstestning

Ansøgningsfelter

1, Elforsyningsselskaber

Anvendes til rutinemæssig isolationstestning og evaluering af delvis udladning af transformere, koblingsudstyr, GIS-udstyr, kabler og transformerstationsapparater.

2、Højspændingslaboratorier

Velegnet til typeafprøvning, fabriksgodkendelsestest og forskningsprojekter, der kræver ultralav delvis udledningsydelse.

3, Transformatorproducenter

Anvendes til kvalitetskontrol, isoleringsverifikation og endelig fabrikstest af strøm- og distributionstransformere.

4、Universiteter og forskningsinstitutter

Understøtter højspændingsingeniøruddannelse, isoleringsforskning og avancerede elektriske testprojekter.

5、Industri- og minevirksomheder

Giver forebyggende vedligeholdelsestest og vurdering af isoleringstilstand for kritisk elektrisk udstyr.

Typiske testartikler

1, Transformer AC Modstår Spændingstest

2、GIS delvis udladningstest

3, Test af højspændingskoblingsudstyr

4, Test af strømkabelisolering

5、Isolator- og bøsningstest

6、Accepttest af elektrisk udstyr fra fabrikken

7、Højspændingslaboratorieforskning

8、Forebyggende vedligeholdelsesprogrammer

Weshine fordele

Weshine Electric fokuserer på at udvikle og fremstille højspændingstestudstyr samt målesystemer til delvis udladning. Vores AC-modstandsspændingstestenheder med SF6-gasisolering har ekstremt lav partiel udladning, smart automatisk betjening, strømbesparende kompensationsteknologi og pålidelige sikkerhedsbeskyttelsesmoduler. Bygget til at håndtere strenge testopgaver både i laboratorier og arbejdsmiljøer på stedet, hjælper alle løsninger fra Weshine kunder med at udføre præcise isoleringsydelsestjek, opfylde relevante industristandarder og opretholde stabil langtidsdrift af deres højspændingsudstyr.

Vores 100kV delvist afladningsfri AC Hipot-testsystem kan fuldt ud opfylde alle dine krav til højspændingsisolering og overvågning af delvis afladning. Du er velkommen til at kontakte vores team når som helst for skræddersyede løsninger, detaljerede tekniske data og konkurrencedygtige tilbud.
