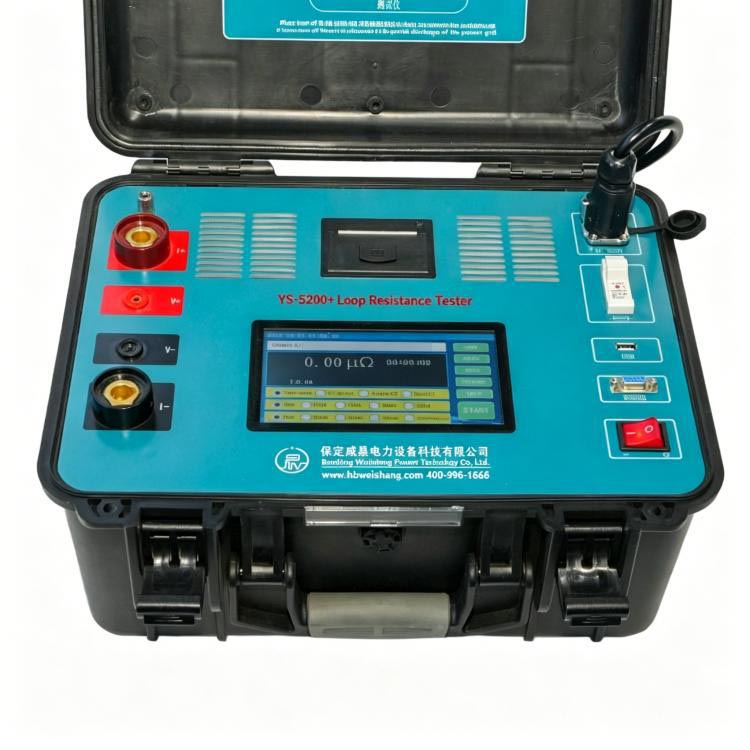

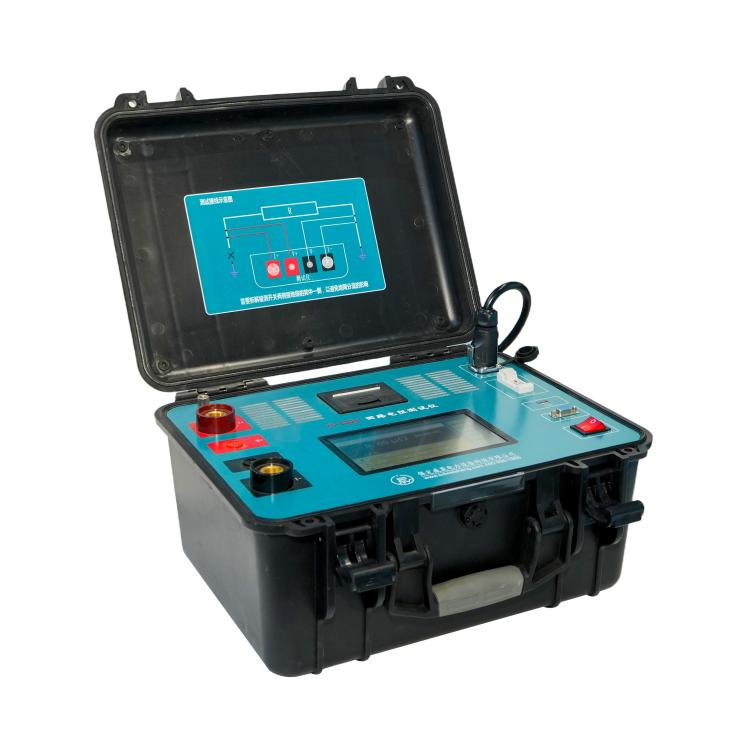

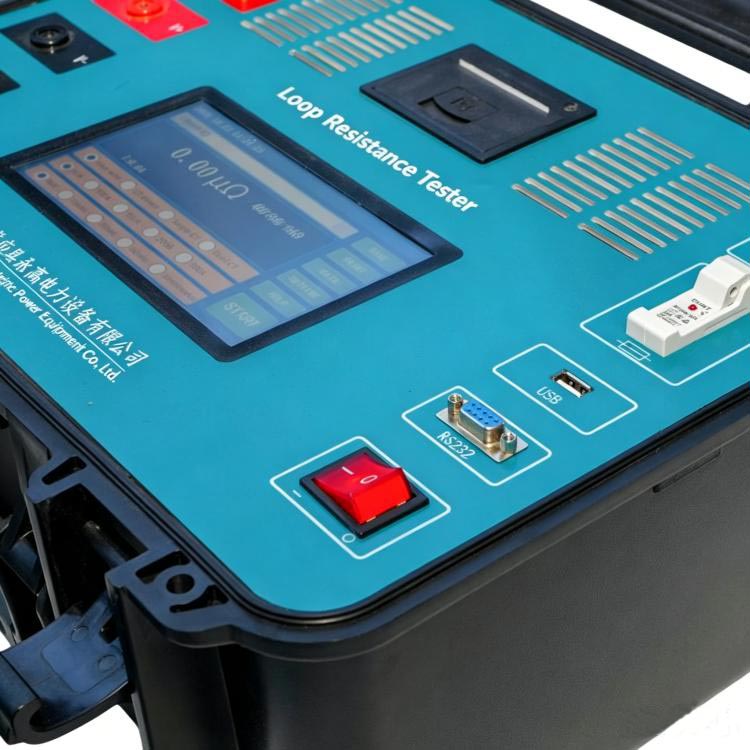

Desktop 300A Intelligent Circuit Resistance Tester

Den holdbare Desktop 300A Intelligent Circuit Resistance Tester, der tilbydes af Weshine, en professionel producent og leverandør i Kina, leverer præcise mikro-ohm-aflæsninger på afbrydere, adskillere, jordafbrydere og samleskinneforbindelser, selv når strømme løber gennem enkelte sløjfer eller flere parallelle forgreninger.

Vi byggede denne enhed efter DL/T845.4-2019 og IEC fire-tråds teststandarder, hvilket fuldt ud matcher industriens krav til detektering af højstrømsmodstand.

Inde i maskinen sidder en højeffekt konstant strømkilde parret med multi-kanal strømfølende hardware. Denne struktur holder udgangsstrømmen stabil og spændingsprøvetagningen nøjagtig, selv når der arbejdes sammen med komplicerede parallelle jordingsnet, hvilket er en vigtig grund til, at ingeniørentreprenører placerer gentagne bulkordrer for denne model.

Grundlæggende måleprincipper

Desktop 300A Intelligent Circuit Resistance Tester er afhængig af to centrale funktionelle moduler:

1.Justerbar høj konstant strømudgang: 50A–300A

2.Trådløs DC klemmesensor: 0~±600A strømfangst

Den beregner den faktiske kontaktmodstand baseret på Ohms lov: R = V / I₀

V = spændingsfald registreret på kontaktpunkter

I₀ = reel strøm, der passerer gennem den testede gren

Intelligente testtilstande (kerneinnovation)

weshine electric integrerer fire avancerede testtilstande for at understøtte forskellige feltforhold:

1. Traditionel kredsløbsmodstandstilstand

Brugere skal afbryde den ene side af jordingsnetværket for at omgå shuntstrøminterferens. Testeren leverer op til 300A jævnstrøm og læser spændingsfaldsdata. Denne tilstand opnår den højeste præcision og fungerer godt til planlagte vedligeholdelsessteder.

2. Klemme direkte måletilstand

Det er ikke nødvendigt at adskille jordforbindelser. Den trådløse klemme sporer grenstrøm I₀ i realtid, hvorefter maskinen beregner modstand automatisk med R=V/I₀. Højdepunkter: Intet demonteringsarbejde, hurtigere felttest, sikrere til vedligeholdelse i levende områder.

3. Enkeltsidet shunttilstand

Velegnet til parallelle jordingslayouts som kabinetjording og distribuerede jordnet. Klemmen måler shuntforgreningsstrømmen I₂, og enheden beregner effektiv teststrøm med I₀=I₁−I₂, før den beregner modstand. Den retter nøjagtighedsfejl forårsaget af delvise parallelle strømme.

4. Dual-Side Shunt-tilstand

Til store jordingsnet med tovejs opdelte strømme i understationer. To klemmer opsamler I21 og I22 grenstrømme, systemet beregner I₀=I₁−I21−I22 for at få sande modstandsdata for multi-grenet netværk.

Design af sikkerheds- og klemmesystem

De matchede trådløse klemmer kan automatisk identificere DC-strømretningen.

Nøgleklemmespecifikationer:

1, DC-testområde: 0 til ±600A

2、Skal justeres med den korrekte strømretning for nøjagtige data

3、 Indbygget kalibreringsfunktion til at udligne måleafvigelse

Driftssikkerhedspåmindelser:

1、Anvend ikke klemmen ud over dets måleområde for at undgå hardwareskade

2、Installer klemmer efter de aktuelle retningsmærker for at stabilisere aflæsninger

3、Kør kalibrering regelmæssigt for at reducere datafejl

Trin-for-trin betjeningsvejledning

Denne desktop-tester følger standard arbejdsgange for felttest til højstrømsscenarier.

Trin 1: Systemforberedelse

Bekræft, at udstyret er helt slukket, jordforbindelsen er fuldført, og klemmebatterierne er fuldt opladede. Masseindkøbskunder kan modtage fuld driftshåndbøger sammen med forsendelse.

Trin 2: Konfiguration af ledninger

I+ og I- forbindes til to ender af testkredsløbet; V+ og V- fastgøres til indre spændingsprøvepunkter. Anbring altid spændingsprober inde i strømsløjfen for at udelukke ledningsmodstandsinterferens.

Trin 3: Valg af tilstand

Vælg en testtilstand: traditionel demonteringstilstand, klemmedirektetilstand, enkelt shunttilstand eller dobbelt shunttilstand. Indstil derefter udgangsstrøm (50A–300A) og testvarighed (Hurtig / 10s / 30s / 60s / Kontinuerlig).

Trin 4: Måleproces

Maskinen kører automatisk strømstigning, stabilitetskontrol, realtidsstrømregistrering, spændingsprøvetagning, modstandsberegning og temperaturkompensation uden manuel justering.

Trin 5: Resultatvisning

Skærm viser total strøm I₁, grenstrømme (I₂ / I21 / I22), modstandsværdi i mikro-ohm, testtid og stabilitetsstatus.

Trin 6: Datastyring

Operatører kan gemme testlogfiler til lokal hukommelse, eksportere poster via FAT32 USB-drev, udskrive rapporter med valgfrie printmoduler og se tilbage på historiske testdata når som helst.

Applikationsscenarier

Denne Desktop 300A Intelligent Circuit Resistance Tester håndterer modstandsdetektionsopgaver under komplekse jordforbindelser og stærke elektromagnetiske interferensforhold, som er bredt brugt af købere fra disse sektorer:

1、Store understationer

2, Kraftproduktionsanlæg

3, Industrielle koblingsanlæg

4、Højspændingstransmissionsfaciliteter

5、Jordnet netværk

Systemet fungerer pålideligt under:

1, Stærk elektromagnetisk interferens

2、Parallel strømfordeling

3、、Begrænset afbrydelsesadgang

4、 Kontinuerlig vedligeholdelse

Typiske testanvendelser

1、Kontaktmodstandstest for højspændingsafbrydere

2、Fejlinspektion af understations jordingsnet

3、Modstandsdetektering af samleskinneforbindelser

4、Rutinemæssig vedligeholdelse af GIS/AIS-koblingsskabe

5、Fabrikskvalitetsinspektion for elektrisk udstyr til kraftværker

6、Grundsystemanalyse til transmissionsnetværk

7、Fejlfinding af industrielle strømdistributionssystemer

Weshine fordele

Vi byggede Desktop 300A Intelligent Circuit Resistance Tester med multi-mode målearkitektur for at løse vanskelige parallelle strøm- og komplekse jordingsproblemer i moderne strømsystemer. Den trådløse klemme ikke-adskillelsestest reducerer vedligeholdelsesnedetiden og forbedrer sikkerheden på stedet betydeligt, hvilket får mange leverandører af elektriske serviceydelser til at underskrive langsigtede leveringskontrakter med os.

Multi-kanals real-time strømberegningsalgoritmer sikrer nøjagtige modstandsværdier selv i parallelle jordingsmiljøer. Den 300A store strømudgang nedbryder hurtigt oxidlag på forældede kontaktflader, hvilket giver mere pålidelige testresultater for slidte ledende samlinger. Indbygget intelligent termisk kontrol holder enheden stabil under lange, høje strømbelastninger.

Brugervenlig industrielt design fordele for købere:

1、Multi-mode intelligent betjening

2、Visualiseret visning af aktuelle data i realtid

3、Fuldt sæt automatiske sikkerhedsbeskyttelsesfunktioner

4、 Struktureret datalagring og eksport

Kontakt vores salgsteam med det samme for at få skræddersyede tilbud og komplette tekniske parameterfiler til dit projektindkøb.
