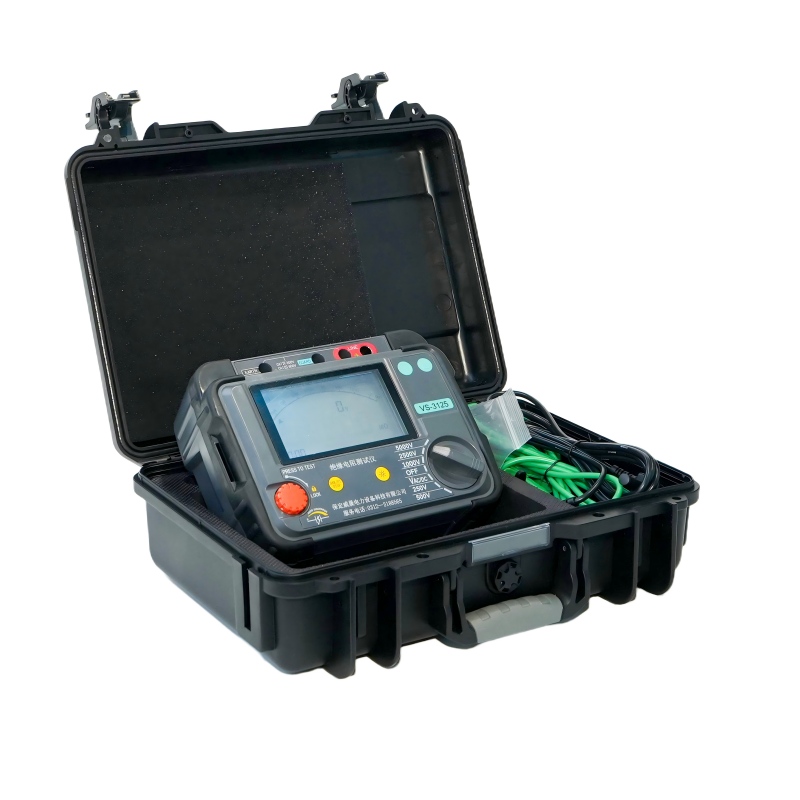

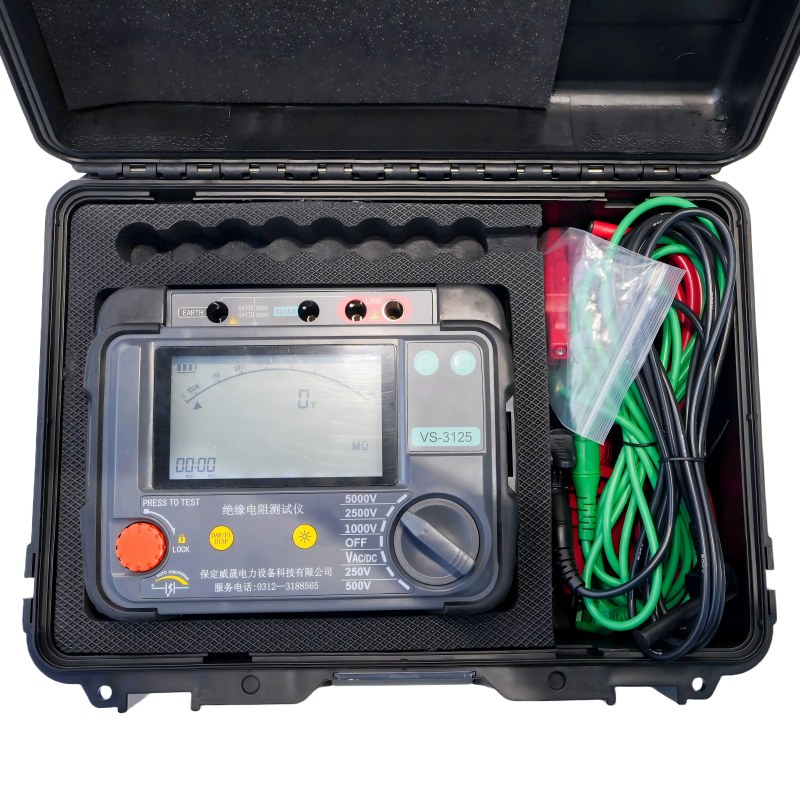

Digitalt megohm-måler
  • Digitalt megohm-målerDigitalt megohm-måler
  • Digitalt megohm-målerDigitalt megohm-måler
  • Digitalt megohm-målerDigitalt megohm-måler

Digitalt megohm-måler

Weshine® opfandt Digital Megohm Meter med CE-certifikat, høj kvalitet og nøjagtighed, Opfundet og produceret i henhold til nationale standarder, komplet elektrisk testløsning tilgængelig. Kontakt os for flere detaljer om Digital Megohm Meter fra Weshine!

Send forespørgsel    Download PDF

Produkt beskrivelse





WeshineMegahm Meter Testmed digitalt og analogt lysbuedisplay, designet til test af højspændingsisolationsmodstand ved vedligeholdelse og servicering af kabler, roterende anlægsmaskiner, transformere, koblingsudstyr og industrielle applikationer.

DC-isolationstest udføres ved 250 V, 500 V, 1000 V, 2500 V, 5000 V. Måleområdet for isolationsmodstand er 100 k Ω til 1000 G Ω. Automatisk afladning for kapacitive kredsløb under test er tilvejebragt, og faldende spænding vises.

Beskyttelsesterminalen kan bruges til at minimere virkningerne af overfladelækage og dermed fejlmålinger ved udførelse af isolationsmodstandstest.

For kapacitive testobjekter vil instrumentet automatisk aflade gennem en intern modstand og indikere spænding over terminalerne i området 30 V til 600 V med højere spændinger angivet med âHiâ. Denne funktion vil give aftagende spændingsindikation efter test af reaktive belastninger. Når spændingsindikatoren forsvinder, er det sikkert for brugeren at frakoble testledningerne.

WeshineMegahm Meter Testdrives af otte 1,5 V IEC LR6 (AA) celler. Designsikkerhedsfunktioner inkluderer højspændingsadvarselsindikator, ekstern spændingsvisning efter IR-test, automatisk afladning af reaktive belastninger og testledninger



ANSØGNING


Elektriske isoleringsmaterialer forringes med tiden, hvilket fører til nedbrud og dyre reparationsregninger. Isolationsmodstandstestere anvender en reguleret jævnspænding over isoleringen og måler strømgennemstrømningen gennem den ved at anvende Ohms lov til at beregne isolationsmodstanden. Strømmen løber, fordi intet isoleringsmateriale er perfekt.

Anvendelser af IR-tester inkluderer:

â

  Installation af udstyr

  Rutinemæssig vedligeholdelse

  Problemløsninger



Isolationstest med højspændings-DC påvirker isolationspolarisering, således at konsekutiv test uden fuldstændig afladning af den enhed, der testes, vil give forskellige resultater.

Man bør sørge for altid at anvende den samme proces og teknik til tilslutning til og afprøvning af en isolator for at kunne vise resultater. Det er vigtigt at registrere temperatur på isoleringen samt IR-værdier


FUNKTIONER OG FORDELE


  Kompakt, robust isolationsmodstandstester

  Nem betjening og valg af spændingsområde

  AC og DC voltmeter (30 V - 600 V)

  Brugerindstillelig IR-testtimer (standard 1 min), (maks. 19 m 50 s)

  Blød bæretaske til instrument og ledninger

  Hurtig start og komplet brugervejledning

  Låsende HV-isolerede stik for ekstra sikkerhed

  Skodder på tværs af terminaler forhindrer utilsigtet indtrængning af snavs og andre genstande


SPECIFIKATIONER


Isoleringsområde

0,1 MΩ til 2 TΩ

Nominelle testspændinger

250 V, 500 V, 1000 V, 2500 V, 5000 V

Terminalspændingsnøjagtighed



test spænding



â¥1000 V 0... 5 % af nominel

test spænding

Isoleringsnøjagtighed

±5 % ±3 cifre

Kortslutningsstrøm

5 mA ±0,5 mA

Voltmeter nøjagtighed

±2%rdg±3dgt

Strømforsyning

8 x LR6/AA batterier

Driftstemperaturområde og luftfugtighed



-20°C til 45°C

Fugtighed

80% RF

Opbevaringstemperaturområde og fugtighed



-20 °C til 60 °C

Sikkerhedsbeskyttelse

Isolering Cat III 600 V

Bemærk

Servicefejl med angivne miljøgrænser er to gange iboende fejl

EMC

Overholder IEC 61326-1:2013

Dimensioner

177 mm x 226 mm x 100 mm

Vægt

1,9 kg (inkl. batteri)


VS-3121


VS-3121Megahm Meter Tester designet til elektriske og industrielle testapplikationer, hvor driftsspændinger overstiger 1000 V og højere isolationstestspændinger er påkrævet.

I modsætning til VS-3121A tilbyder VS-3121 faste spændinger på 50 V, 100V, 250 V, 500 V, 1000 V og 2500 V.



Udstyr med driftsspændinger over 1 kV kræverMegahm Meter Tests ved spændinger over 1 kV. Vores 5/10/15 kV-enheder, som er kernen i højspændingstestning, giver det højeste niveau af kvalitetstest sammen med førsteklasses sikkerhed, bekvemmelighed og bærbarhed.

For komplet isoleringstestevne af al højkapital





VS-3127

VS-3127Megahm Meter Testgiver mulighed for at udføre nøjagtige isolationsmodstandsmålinger op til 15 kV testspænding med en maksimal modstand på 30 TΩ. Modstandsmålenøjagtigheden er ± 5 % fra 1 MΩ til 3 TΩ!

For forsyningsselskaber og servicevirksomheder er VS-3127 en all-around tester med sin fleksibilitet og fremtidssikrende evne. Weshine VS-3127 er designet til at fungere, uanset hvor du arbejder.

Maksimal udgangsspænding når 7 gear (250Vï¼500Vï¼1KVï¼2.5KVï¼5KVï¼10KVï¼15KV).

Max kortslutningsstrøm 7mA

Isolationsmodstandstest (IR), polarisationsindekstest PI), dielektrisk absorptionsforholdstest (DAR). Rampetesttilstand (RAMP), filtreret modstandstesttilstand (FR). *Kapacitanstest (kap.).

Spændingsovervågningsfunktion, automatisk overvågning af den målte spænding




HVORFOR TEST VED 15 KV?



5 kV til 15 kV vil tredoble teststrømmen - dette kan forhindre negativ teststrøm ved tilstedeværelse af høj støj.

15 kV er specificeret for aktiver på 35.000 V til 69.000 V baseret på NETA ATS 2007.

Motorer over 34.500 V skal testes ved 15 kV baseret på NETA ATS 2007.


SPECIFIKATIONER


Isoleringsområde

0,1 MΩ til 30 TΩ

Nominelle testspændinger

250 V, 500 V, 1 kV, 2,5 kV, 5 kV, 10 kV, 15 kV

Terminalspændingsnøjagtighed



ï¼5%ï½10%ï¼±10V

Isoleringsnøjagtighed

1 MΩ til 3 TΩ, ±5 % ±3 cifre



ï¼3 TΩ, ±20 % ±3 cifre

Kortslutningsstrøm

â¥7 mA ±0,5 mA

Rampetesttilstand

±2%rdg±3dgt

Strømforsyning

Gå op til den forudindstillede spænding ved at teste med 10 % trinvis størrelse af forudindstillet spænding

Driftstemperaturområde og luftfugtighed



-20°C til 50°C

Fugtighed

80% RF

Opbevaringstemperaturområde og fugtighed



-25 °C til 65 °C

Spændingstest

AC/DC:0Vï½1000V,

Nøjagtighed: ±5%rdg±3V

Kapacitans test

10nFï½25uF,

Nøjagtighed: ±10%rdg±10nF

Nuværende test

0,01nAï½7mA,

Nøjagtighed: ±5%rdg±0,5nA

Sikkerhedsbeskyttelse

Isolering Cat III 600 V

Bemærk

Servicefejl med angivne miljøgrænser er to gange iboende fejl

EMC

Overholder IEC 61326-1:2013

Dimensioner

280 mm x 260 mm x 160 mm

Vægt

4,9 kg (inkl. batteri)




Valg


Weshine har 8 års erfaring specifikt til at håndtere komplet udvalg af elektrisk udstyr. På nuværende tidspunkt har Weshine opfundet forskelligeMegahm Meter Testfor hvert trin som vist som formular:


BESTILLINGSINFORMATION FORMegahm Meter TestS

Kat. Ingen.

Max testspænding

Max testområde

IR/PI/DAR

RAMPE

FR

Kasket.

VS-3121

2,5 kV

100 GΩ







VS-3121A

5,0 kV

20 TΩ







VS-3125

5,0 kV

10 TΩ



VS-3125A

5,0 kV

10 TΩ

VS-3126

10,0 kV

20 TΩ



VS-3126A

10,0 kV

20 TΩ

VS-3127

15,0 kV

30 TΩ





Baseret på Supply Chain-problemer: Kontakt venligst din foretrukne autoriserede Weshine-distributør for aktuelle priser og leveringstider.
