Produkt beskrivelse

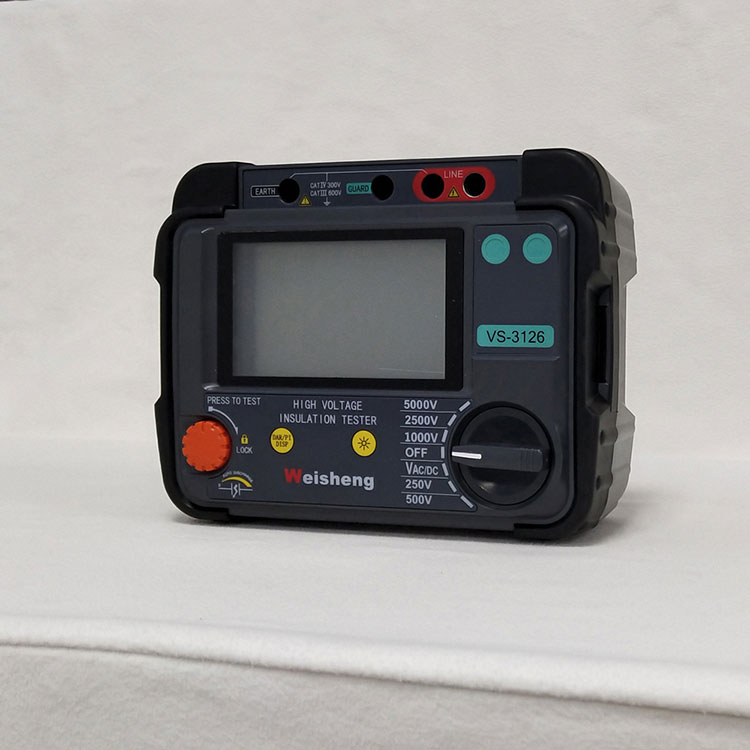

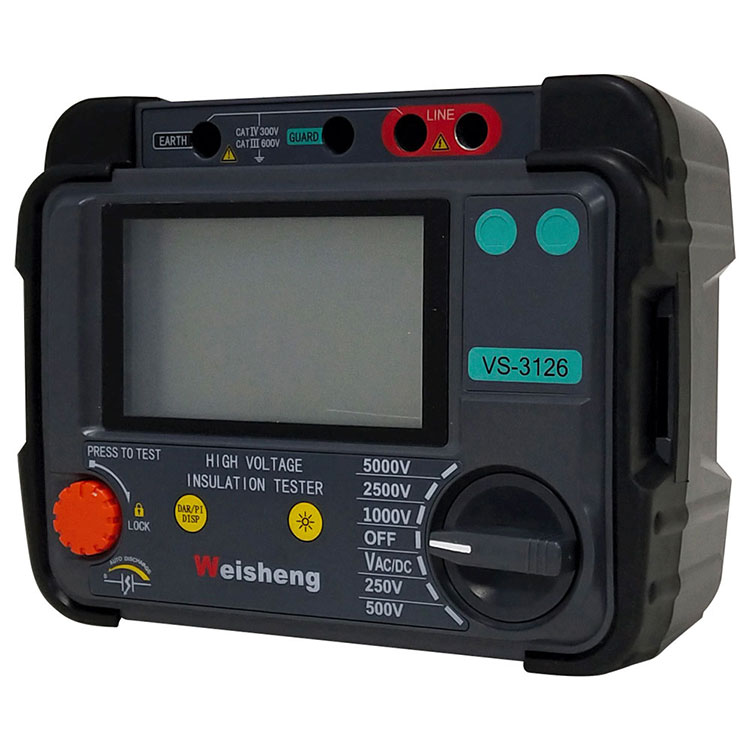

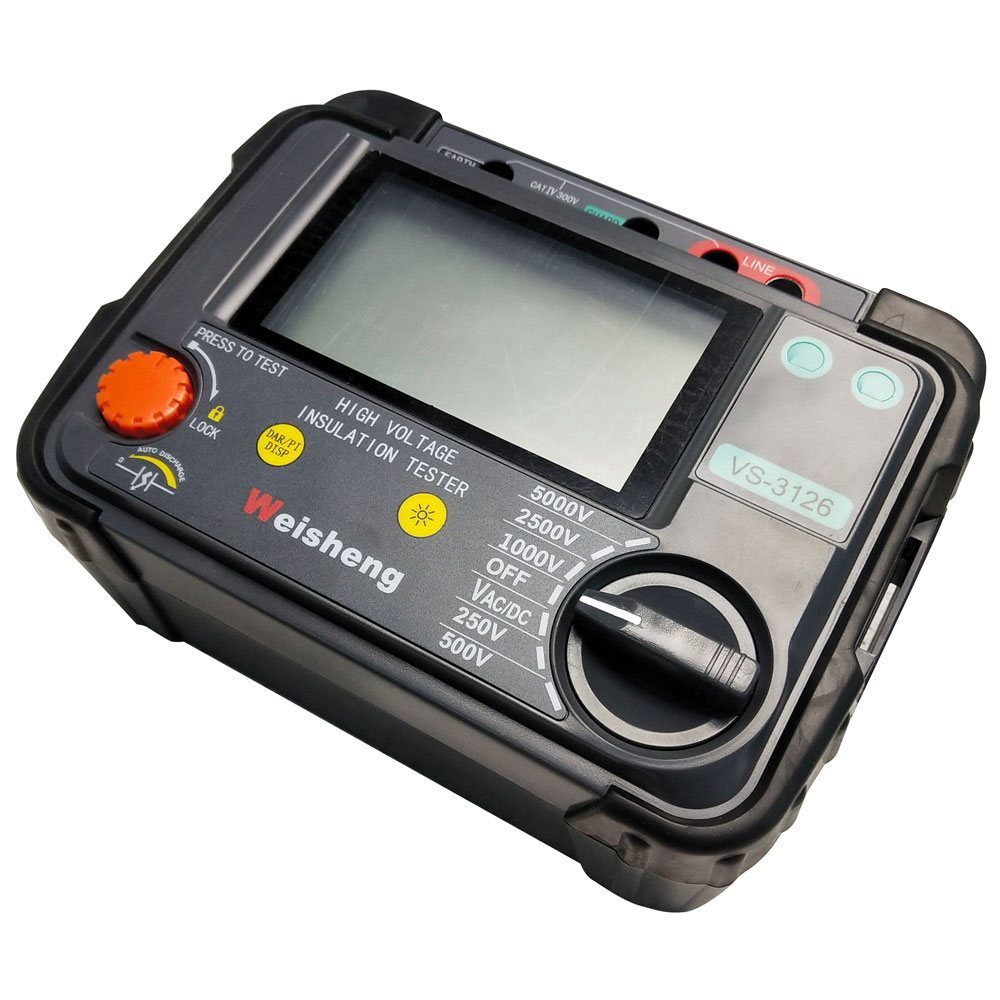

Weshine® VS-3126 er batteridrevetIsolationsmodstandsmålermed digitalt og analogt lysbuedisplay, designet til test af højspændingsisolationsmodstand ved vedligeholdelse og servicering af kabler, roterende anlægsmaskiner, transformere, koblingsudstyr og industrielle applikationer.

DC-isolationstest udføres ved 250 V, 500 V, 1000 V, 2500 V, 5000 V. Måleområdet for isolationsmodstand er 100 k Ω til 1000 G Ω. Automatisk afladning for kapacitive kredsløb under test er tilvejebragt, og faldende spænding vises.

Beskyttelsesterminalen kan bruges til at minimere virkningerne af overfladelækage og dermed fejlmålinger ved udførelse af isolationsmodstandstest.

For kapacitive testobjekter vil instrumentet automatisk aflade gennem en intern modstand og indikere spænding over terminalerne i området 30 V til 600 V med højere spændinger angivet med 'Hi'. Denne funktion vil give aftagende spændingsindikation efter test af reaktive belastninger. Når spændingsindikatoren forsvinder, er det sikkert for brugeren at frakoble testledningerne.

Weshine® VS-3126Isolationsmodstandsmålerdrives af otte 1,5 V IEC LR6 (AA) celler. Designsikkerhedsfunktioner inkluderer højspændingsadvarselsindikator, ekstern spændingsvisning efter IR-test, automatisk afladning af reaktive belastninger og testledninger

ANVENDELSE

Elektriske isoleringsmaterialer forringes med tiden, hvilket fører til nedbrud og dyre reparationsregninger. Isolationsmodstandstestere anvender en reguleret jævnspænding over isoleringen og måler strømgennemstrømningen gennem den ved at anvende Ohms lov til at beregne isolationsmodstanden. Strømmen løber, fordi intet isoleringsmateriale er perfekt.

Anvendelser af IR-tester inkluderer:

■ Produkttest og kvalifikation

■ Installation af udstyr

■ Rutinemæssig vedligeholdelse

■ Problemløsninger

Isolationstest med højspændings-DC påvirker isolationspolarisering, således at konsekutiv test uden fuldstændig afladning af den enhed, der testes, vil give forskellige resultater.

Man bør sørge for altid at anvende den samme proces og teknik til at forbinde til og teste en isolator for at kunne vise resultater. Det er vigtigt at registrere temperatur på isoleringen samt IR-værdier

FUNKTIONER OG FORDELE

■ Kompakt, robust isolationsmodstandstester

■ Nem betjening og valg af spændingsområde

■ AC og DC voltmeter (30 V - 600 V)

■ Brugerindstillelig IR-testtimer (standard 1 min), (maks. 19 m 50 s)

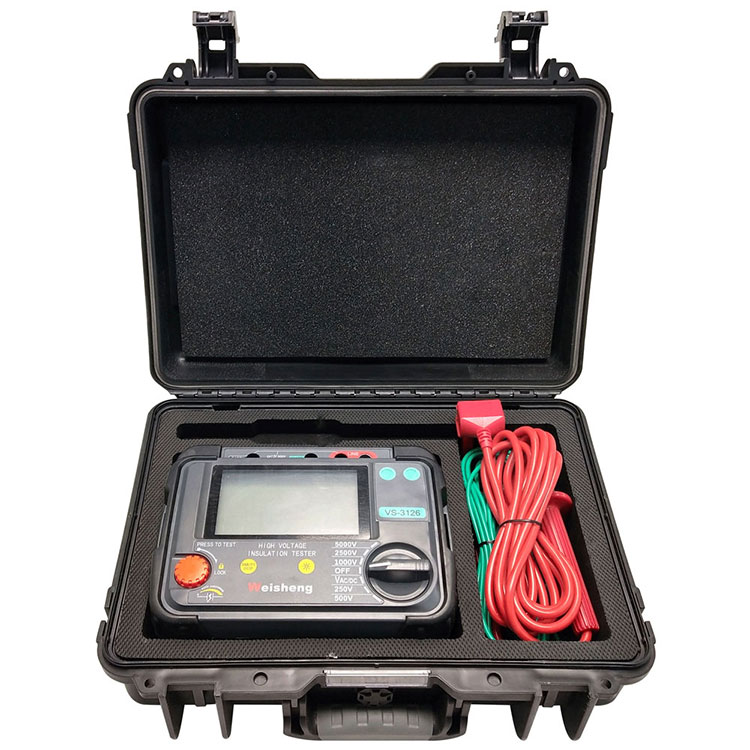

■ Blød bæretaske til instrument og ledninger

■ Hurtig start og komplet brugervejledning

■ Låsende HV-isolerede stik for ekstra sikkerhed

■ Skodder på tværs af terminaler forhindrer utilsigtet indtrængning af snavs og andre genstande

SPECIFIKATIONER

Isoleringsområde	0,1 MΩ til 2 TΩ
Nominelle testspændinger	250 V, 500 V, 1000 V, 2500 V, 5000 V
Terminalspændingsnøjagtighed
	<1000 V 0...+10% af nominel test spænding
	≥1000 V 0...+5% af nominel test spænding
Isoleringsnøjagtighed	±5 % ±3 cifre
Kortslutningsstrøm	5 tommer ± 0,5 gange
Voltmeter nøjagtighed	±2%rdg±3dgt
Strømforsyning	8 x LR6/AA batterier
Driftstemperaturområde og luftfugtighed
	-20°C til +45°C
Fugtighed	80% RF
Opbevaringstemperaturområde og fugtighed
	-20 °C til +60 °C
Sikkerhedsbeskyttelse	Isolering Cat III 600 V
Note	Servicefejl med angivne miljøgrænser er to gange iboende fejl
EMC	Overholder IEC 61326-1:2013
Dimensioner	177 mm x 226 mm x 100 mm
Vægt	1,9 kg (inkl. batteri)

VS-3126

VS-3126Isolationsmodstandsmålerer designet til elektriske og industrielle testapplikationer, hvor driftsspændinger overstiger 1000 V, og der kræves højere isolationstestspændinger.

I modsætning til VS-3126 tilbyder VS-3126 faste spændinger på 50 V, 100V, 250 V, 500 V, 1000 V og 2500 V.

Udstyr med driftsspændinger over 1 kV kræver tilsvarende højere testspændinger. For at være i fuld overensstemmelse med de mest moderne testkrav tilbyder Weshine en familie af høj kvalitetIsolationsmodstandsmålers ved spændinger over 1 kV. Vores 5/10/15 kV-enheder, som er kernen i højspændingstestning, giver det højeste niveau af kvalitetstest sammen med førsteklasses sikkerhed, bekvemmelighed og bærbarhed.

For at få komplet isoleringstestevne af alt udstyr med høj kapital går Weshine et skridt videre! Den universelle teststandard for rotationsudstyr, IEEE 43-2000, øgede testspændingsanbefalingen til 10 kV for udstyr vurderet til 12 kV og derover. Fuld overensstemmelse med denne standard kan opnås med kun én tester, vores 10 kV-model.

VS-3127

VS-3127Isolationsmodstandsmålergiver mulighed for at udføre nøjagtige isolationsmodstandsmålinger op til 15 kV testspænding med en maksimal modstand på 30 TΩ. Modstandsmålenøjagtigheden er ± 5 % fra 1 MΩ til 3 TΩ!

For forsyningsselskaber og servicevirksomheder er VS-3127 en all-around tester med sin fleksibilitet og fremtidssikrede evne. Weshine VS-3127 er designet til at fungere, uanset hvor du arbejder.

Nominel udgangsspænding når maks. 7 gear (250V，500V，1KV，2,5KV，5KV，10KV，15KV).

Max kortslutningsstrøm 7mA

Isolationsmodstandstest (IR), polarisationsindekstest (PI), dielektrisk absorptionsforholdstest (DAR). Rampetesttilstand (RAMP), filtreret modstandstesttilstand (FR). *Kapacitanstest (kap.).

Spændingsovervågningsfunktion, automatisk overvågning af den målte spænding

HVORFOR TESTE VED 15 KV?

5 kV til 15 kV vil tredoble teststrømmen - dette kan forhindre negativ teststrøm ved tilstedeværelse af høj støj.

15 kV er specificeret for aktiver på 35.000 V til 69.000 V baseret på NETA ATS 2007.

Motorer over 34.500 V skal testes ved 15 kV baseret på NETA ATS 2007.

SPECIFIKATIONER

Isoleringsområde	0,1 MΩ til 30 TΩ
Nominelle testspændinger	250 V, 500 V, 1 kV, 2,5 kV, 5 kV, 10 kV, 15 kV
Terminalspændingsnøjagtighed
	（5 %–10 %）±10V
Isoleringsnøjagtighed	1 MΩ til 3 TΩ, ±5% ±3 cifre
	＞3 TΩ, ±20% ±3 cifre
Kortslutningsstrøm	≥7 på ± 0,5 gange
Rampe test tilstand	±2%rdg±3dgt
Strømforsyning	Gå op til den forudindstillede spænding ved at teste med 10 % trinvis størrelse af forudindstillet spænding
Driftstemperaturområde og luftfugtighed
	-20°C til +50°C
Fugtighed	80% RF
Opbevaringstemperaturområde og fugtighed
	-25 °C til +65 °C
Spændingstest	AC/DC:0V~1000V, Nøjagtighed: ±5%rdg±3V
Kapacitans test	10nF~25uF, Nøjagtighed: ±10%rdg±10nF
Nuværende test	0,01nA～7mA, Nøjagtighed: ±5%rdg±0,5nA
Sikkerhedsbeskyttelse	Isolering Cat III 600 V
Note	Servicefejl med angivne miljøgrænser er to gange iboende fejl
EMC	Overholder IEC 61326-1:2013
Dimensioner	280 mm x 260 mm x 160 mm
Vægt	4,9 kg (inkl. batteri)

Valg

Weshine har 8 års erfaring specifikt til at håndtere komplet udvalg af elektrisk udstyr. På nuværende tidspunkt har Weshine opfundet forskelligeIsolationsmodstandsmålerfor hvert trin som vist som formular:

BESTILLINGSINFORMATION FORIsolationsmodstandsmålerS
Kat. Ingen.	Max testspænding	Max testområde	IR/PI/DAR	RAMPE	FR	Kasket.
VS-3121	2,5 kV	100 GΩ	√
VS-3121A	5,0 kV	20 TIL	√
VS-3125	5,0 kV	10 TIL	√	√	√
VS-3125A	5,0 kV	10 TIL	√	√	√	√
VS-3126	10,0 kV	20 TIL	√	√	√
VS-3126A	10,0 kV	20 TIL	√	√	√	√
VS-3127	15,0 kV	30 TIL	√	√	√	√

Baseret på Supply Chain-problemer: Kontakt venligst din foretrukne autoriserede Weshine-distributør for aktuelle priser og leveringstider.
