Megahm Meter Test

Weshine® opfandt Megohm Meter Test med CE-certifikat, høj kvalitet og nøjagtighed, Opfundet og produceret i henhold til nationale standarder, komplet elektrisk testløsning tilgængelig. Kontakt os for flere detaljer om Megohm Meter Test fra Weshine!

Send forespørgsel Download PDF

Produkt beskrivelse

WeshineMegahm Meter Testmed digitalt og analogt lysbuedisplay, designet til test af højspændingsisolationsmodstand ved vedligeholdelse og servicering af kabler, roterende anlægsmaskiner, transformere, koblingsudstyr og industrielle applikationer.

DC isolationstest udføres ved 250 V, 500 V, 1000 V, 2500 V, 5000 V. Måleområdet for isolationsmodstand er 100 k Î© til 1000 G Î©. Automatisk afladning for kapacitive kredsløb under test er tilvejebragt, og faldende spænding vises.

Beskyttelsesterminalen kan bruges til at minimere virkningerne af overfladelækage og dermed fejlmålinger ved udførelse af isolationsmodstandstest.

For kapacitive testobjekter vil instrumentet automatisk aflade gennem en intern modstand og indikere spænding over terminalerne i området 30 V til 600 V med højere spændinger angivet med âHiâ. Denne funktion vil give aftagende spændingsindikation efter test af reaktive belastninger. Når spændingsindikatoren forsvinder, er det sikkert for brugeren at frakoble testledningerne.

WeshineMegahm Meter Testdrives af otte 1,5 V IEC LR6 (AA) celler. Designsikkerhedsfunktioner inkluderer højspændingsadvarselsindikator, ekstern spændingsvisning efter IR-test, automatisk afladning af reaktive belastninger og testledninger

ANSØGNING

Elektriske isoleringsmaterialer forringes med tiden, hvilket fører til nedbrud og dyre reparationsregninger. Isolationsmodstandstestere anvender en reguleret jævnspænding over isoleringen og måler strømgennemstrømningen gennem den ved at anvende Ohms lov til at beregne isolationsmodstanden. Strømmen løber, fordi intet isoleringsmateriale er perfekt.

Anvendelser af IR-tester inkluderer:

■ Installation af udstyr

■ Rutinemæssig vedligeholdelse

■ Problemløsninger

Isolationstest med højspændings-DC påvirker isolationspolarisering, således at konsekutiv test uden fuldstændig afladning af den enhed, der testes, vil give forskellige resultater.

Man bør sørge for altid at anvende den samme proces og teknik til tilslutning til og afprøvning af en isolator for at kunne vise resultater. Det er vigtigt at registrere temperatur på isoleringen samt IR-værdier

FUNKTIONER OG FORDELE

■ Kompakt, robust isolationsmodstandstester

■ Nem betjening og valg af spændingsområde

■ AC og DC voltmeter (30 V - 600 V)

■ Brugerindstillelig IR-testtimer (standard 1 min), (maks. 19 m 50 s)

■ Blød bæretaske til instrument og ledninger

■ Hurtig start og komplet brugervejledning

■ Låsende HV-isolerede stik for ekstra sikkerhed

■ Skodder på tværs af terminaler forhindrer utilsigtet indtrængning af snavs og andre genstande

SPECIFIKATIONER

Isoleringsområde	0,1 MÎ© til 2 TÎ©
Nominelle testspændinger	250 V, 500 V, 1000 V, 2500 V, 5000 V
Terminalspændingsnøjagtighed
	test spænding
	â¥1000 V 0... 5 % af nominel test spænding
Isoleringsnøjagtighed	±5 % ±3 cifre
Kortslutningsstrøm	5 mA ±0,5 mA
Voltmeter nøjagtighed	±2%rdg±3dgt
Strømforsyning	8 x LR6/AA batterier
Driftstemperaturområde og luftfugtighed
	-20°C til 45°C
Fugtighed	80% RF
Opbevaringstemperaturområde og fugtighed
	-20 °C til 60 °C
Sikkerhedsbeskyttelse	Isolering Cat III 600 V
Bemærk	Servicefejl med angivne miljøgrænser er to gange iboende fejl
EMC	Overholder IEC 61326-1:2013
Dimensioner	177 mm x 226 mm x 100 mm
Vægt	1,9 kg (inkl. batteri)

VS-3121

VS-3121Megahm Meter Tester designet til elektriske og industrielle testapplikationer, hvor driftsspændinger overstiger 1000 V og højere isolationstestspændinger er påkrævet.

I modsætning til VS-3121A tilbyder VS-3121 faste spændinger på 50 V, 100V, 250 V, 500 V, 1000 V og 2500 V.

Udstyr med driftsspændinger over 1 kV kræverMegahm Meter Tests ved spændinger over 1 kV. Vores 5/10/15 kV-enheder, som er kernen i højspændingstestning, giver det højeste niveau af kvalitetstest sammen med førsteklasses sikkerhed, bekvemmelighed og bærbarhed.

For komplet isoleringstestevne af al højkapital

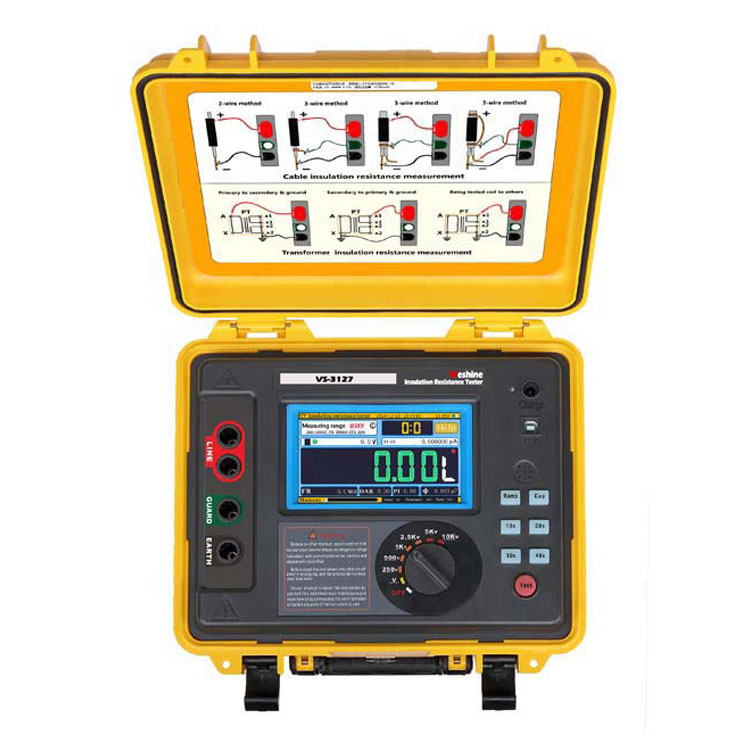

VS-3127

VS-3127Megahm Meter Testgiver mulighed for at udføre nøjagtige isolationsmodstandsmålinger op til 15 kV testspænding med en maksimal modstand på 30 TÎ©. Modstandsmålenøjagtigheden er ± 5 % fra 1 MÎ© til 3 TÎ©!

For forsyningsselskaber og servicevirksomheder er VS-3127 en all-around tester med sin fleksibilitet og fremtidssikrede evne. Weshine VS-3127 er designet til at fungere, uanset hvor du arbejder.

Maksimal udgangsspænding når 7 gear (250Vï¼500Vï¼1KVï¼2.5KVï¼5KVï¼10KVï¼15KV).

Max kortslutningsstrøm 7mA

Isolationsmodstandstest (IR), polarisationsindekstest PI), dielektrisk absorptionsforholdstest (DAR). Rampetesttilstand (RAMP), filtreret modstandstesttilstand (FR). *Kapacitanstest (kap.).

Spændingsovervågningsfunktion, automatisk overvågning af den målte spænding

HVORFOR TEST VED 15 KV?

5 kV til 15 kV vil tredoble teststrømmen - dette kan forhindre negativ teststrøm ved tilstedeværelse af høj støj.

15 kV er specificeret for aktiver på 35.000 V til 69.000 V baseret på NETA ATS 2007.

Motorer over 34.500 V skal testes ved 15 kV baseret på NETA ATS 2007.

SPECIFIKATIONER

Isoleringsområde	0,1 MÎ© til 30 TÎ©
Nominelle testspændinger	250 V, 500 V, 1 kV, 2,5 kV, 5 kV, 10 kV, 15 kV
Terminalspændingsnøjagtighed
	ï¼5%ï½10%ï¼±10V
Isoleringsnøjagtighed	1 MÎ© til 3 TÎ©, ±5 % ±3 cifre
	ï¼3 TÎ©, ±20 % ±3 cifre
Kortslutningsstrøm	â¥7 mA ±0,5 mA
Rampetesttilstand	±2%rdg±3dgt
Strømforsyning	Gå op til den forudindstillede spænding ved at teste med 10 % trinvis størrelse af forudindstillet spænding
Driftstemperaturområde og luftfugtighed
	-20°C til 50°C
Fugtighed	80% RF
Opbevaringstemperaturområde og fugtighed
	-25 °C til 65 °C
Spændingstest	AC/DC:0Vï½1000V, Nøjagtighed: ±5%rdg±3V
Kapacitans test	10nFï½25uF, Nøjagtighed: ±10%rdg±10nF
Nuværende test	0,01nAï½7mA, Nøjagtighed: ±5%rdg±0,5nA
Sikkerhedsbeskyttelse	Isolering Cat III 600 V
Bemærk	Servicefejl med angivne miljøgrænser er to gange iboende fejl
EMC	Overholder IEC 61326-1:2013
Dimensioner	280 mm x 260 mm x 160 mm
Vægt	4,9 kg (inkl. batteri)

Valg

Weshine har 8 års erfaring specifikt til at håndtere komplet udvalg af elektrisk udstyr. På nuværende tidspunkt har Weshine opfundet forskelligeMegahm Meter Testfor hvert trin som vist som formular:

BESTILLINGSINFORMATION FORMegahm Meter TestS
Kat. Ingen.	Max testspænding	Max testområde	IR/PI/DAR	RAMPE	FR	Kasket.
VS-3121	2,5 kV	100 GÎ©	√
VS-3121A	5,0 kV	20 TÎ©	√
VS-3125	5,0 kV	10 TÎ©	√	√	√
VS-3125A	5,0 kV	10 TÎ©	√	√	√	√
VS-3126	10,0 kV	20 TÎ©	√	√	√
VS-3126A	10,0 kV	20 TÎ©	√	√	√	√
VS-3127	15,0 kV	30 TÎ©	√	√	√	√

Baseret på Supply Chain-problemer: Kontakt venligst din foretrukne autoriserede Weshine-distributør for aktuelle priser og leveringstider.
