Kortslutningsspænding af transformator

Weshine® kortslutningsspænding af transformer, Transformer LV Kortslutningsimpedanstesteren er ikke forsynet med en ekstern spændingsregulator og anvender den primære tilslutningstilstand. Den begynder trefasetesten og beregner impedansfejlprocenten automatisk, når parameteren indtastes, og giver intuitive resultater. Dette er en hurtig tester, som registrerer viklingsdeformation af transformere på stedet.

Send forespørgsel Download PDF

Produkt beskrivelse

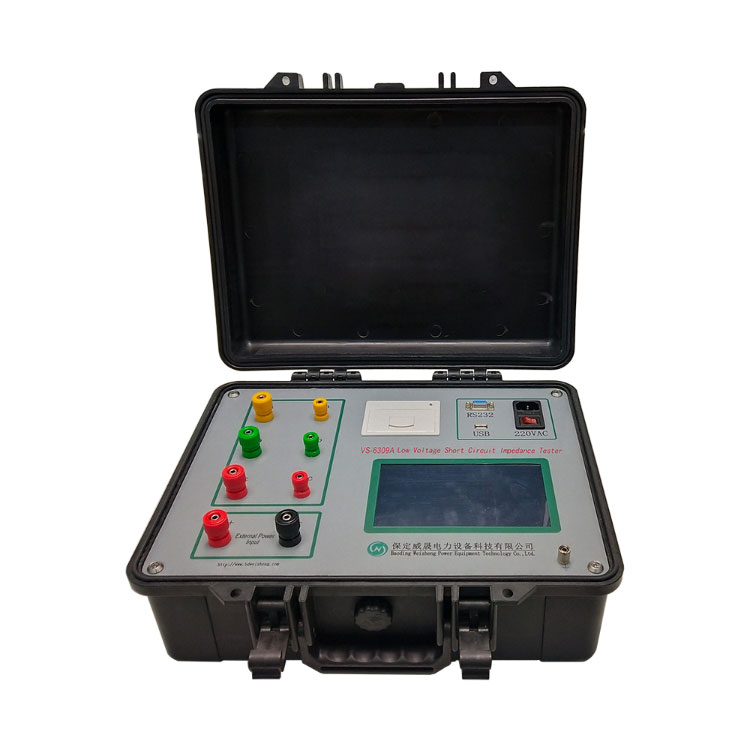

WeshineKortslutningsspænding af transformator

Den automatiske transformator lavspændings-kortslutningsimpedanstester har to testeffektmodeller:

1. Intern strømforsyning: Trefasetransformatortesten kan afsluttes med én ledning uden ekstern spændingsregulator. Testen er enkel og velegnet til test på stedet.

2. Ekstern strømforsyning: Tilfør testeffekt gennem en spændingsregulator, egnet til indendørs test.

Vis trefaset spænding, trefasestrøm, trefaset effekt, trefaset kortslutningsimpedans (Zk), trefaset kortslutningsreaktans (Xk), trefaset kortslutningsinduktans (Lk), tre- fase kortslutningsimpedansspænding (Zke), og beregner automatisk transformeren omregnet til nominel temperatur, nominel strøm inpercent impedansspænding og procent fejl fra typeskiltets impedans. Det kan bruges til at kontrollere enfasede defekter af trefasede transformere.

DetKortslutningsspænding af transformatorkan optage dataene fra tre enkeltfasede målinger og kan beregne impedansspændingen og impedansspændingsprocentfejlen for transformeren i henhold til transformerens forskellige forbindelser. Efter treenkeltfasetests er gennemført, kan beregningsresultaterne for trefasekortslutningsimpedans vises. Testresultaterne konverteres automatisk med frekvenskorrektion, temperaturkonvertering og strømkonvertering for at forbedre sammenligneligheden af testdata. VS-6309B har testfunktioner uden belastning og belastning.

WeshineKortslutningsspænding af transformatorParameter (specifikation)

PRODUKT INFORMATION
produktnavn	TRANSFORMER KORTSLICINGSIMPEDANCETESTERE
Spændingsområde	15 V ~ 500 V	Nuværende rækkevidde	0,5 A ~ 50 A
Funktioner	Kortslutningsimpedanstest, nulsekvensimpedanstest, belastningstest, test uden belastning
Typisk anvendelse	Højspændingstransformatorer.
Vægt	9,5 kg	Certifikater	CE; EMC; LVD; ISO; IEC;
Dimensioner	405mm330mm180mm	Model nummer	VS-6309-serien

Kortslutningsspænding af transformatorFunktioner

1. Enfaset impedans, trefaseimpedans, nul-sekvens impedans (stjerne med neutralt punkt) måling, testfunktion uden belastning.

2. To strømforsyningstilstande: intern strømforsyning og ekstern enfaset spændingsregulator.

3. Spændings- og strømtestområdet er bredt, og præcisionen er høj.

4. Med en 7,0-tommer berøringsskærm er betjeningen enkel.

5. Indbygget hukommelse med stor kapacitet, ikke let at miste, kan gemme 160 sæt data.

6. Indbygget højhastigheds mikro termoprinter, som kan udskrive testdata.

7. Indbygget ur med høj præcision, visningstid i realtid.

8. Med U-disklagringsfunktion.

Kvalitetscertifikater

Vi tror altid, at vores virksomheds succes er direkte relateret til kvaliteten af de produkter, vi leverer. OpenCircuit Test of Transformer opfylder de højeste kvalitetskrav specificeret i ISO9001, ISO14000:14001 retningslinjer og vores strenge kvalitetskontrolsystem.
