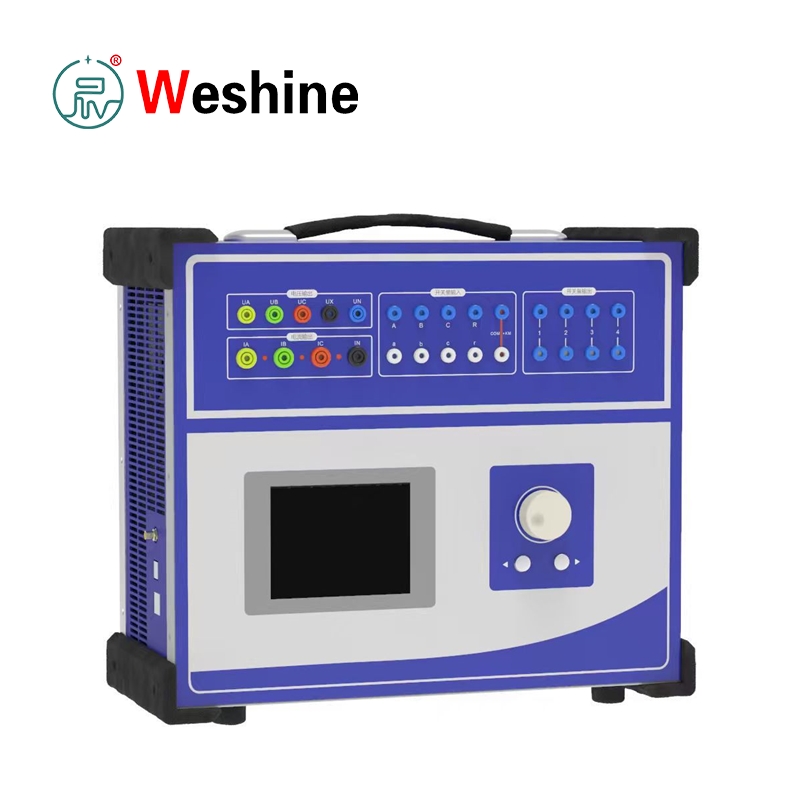

Three Phase Relay Protection Tester er en mikrocomputerenhed til sekundær beskyttelsesfejlfinding og relækalibrering. Den har 4-faset spænding, 3-faset strøm, AC/DC, switch-I/O, timing, harmoniske udgange og uafhængig DC-hjælpestrøm, som er meget udbredt i kraftværker, fabrikker, jernbaner og laboratorier. Vi leverer direkte forsyning fra fabrikken til globale købere.
Køb kvalitetstester til trefaset relæbeskyttelsesudstyr fra Weishine, en professionel producent i Kina, er konstrueret til at inspicere beskyttelsesrelæer, mikroprocessorbeskyttelsesenheder, sekundære kredsløb, automatiseringsudstyr og komplette strømnetbeskyttelsessystemer. Relæer skal reagere præcist under ledningsfejl, unormal spænding, overstrøm, genlukkehandlinger, differentialbeskyttelsesudløsere og kontrolkredsløbsbevægelser, så regelmæssig test er afgørende for sikker, koordineret drift af elsystemet.
En trefaset relæbeskyttelsestester er en professionel testenhed designet til at verificere ydeevnen og driftsegenskaberne for beskyttelsesrelæer, mikroprocessorbaserede beskyttelsesenheder, sekundære kredsløb, automatiseringsudstyr og strømsystembeskyttelsesordninger.
Testeren genererer kontrollerbare sekundære strøm-, spændings-, frekvens-, fasevinkel-, harmoniske-, jævnstrøms- og koblingssignaler for at simulere normale og unormale strømsystemforhold. Ved at anvende disse simulerede signaler på de testede beskyttelsesenheder kan teknikere verificere relæindstillinger, afhentningsværdier, driftstid, triplogik og kontaktrespons.

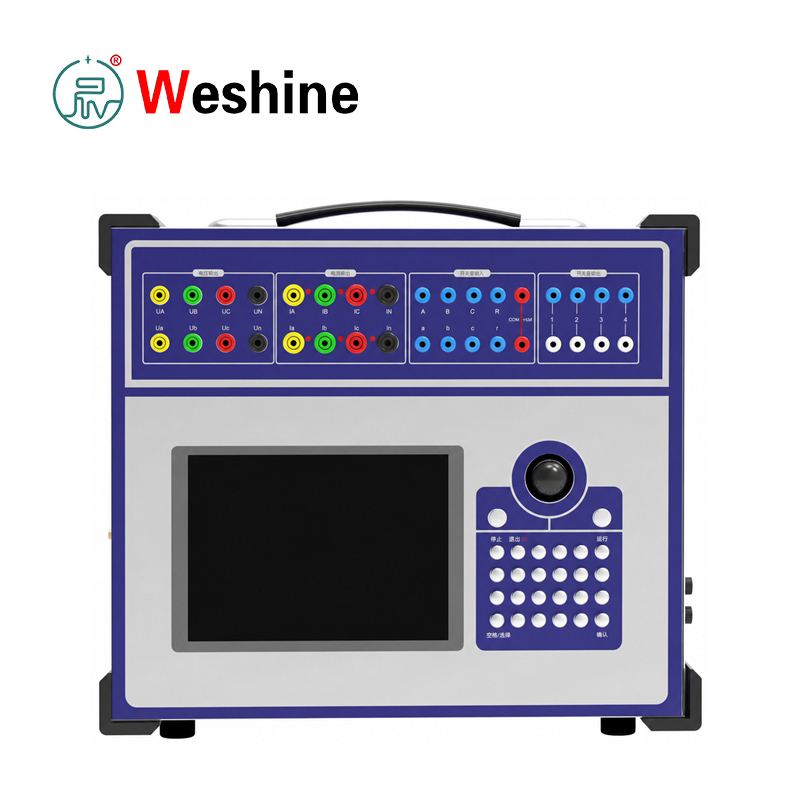

Trefaset relæbeskyttelsestester er udstyret med 4 spændingskanaler og 3 strømkanaler til omfattende test af relæbeskyttelse. Spændingskanalerne understøtter fasespænding, linjespænding, nulsekvensspænding, spændingsubalance, spændingstab, frekvensforskydning og synkronismetest.
De tre strømkanaler kan fungere uafhængigt for individuel fasestrømstest eller tilsluttes parallelt for at give op til 120A korttidsstrømudgang. Det understøtter test af overstrømsrelæer, jordfejlsrelæer, inverstidsbeskyttelse, differentialbeskyttelse, afstandsbeskyttelse, genlukkelogik, underspændingsbeskyttelse og frekvensrelæer.

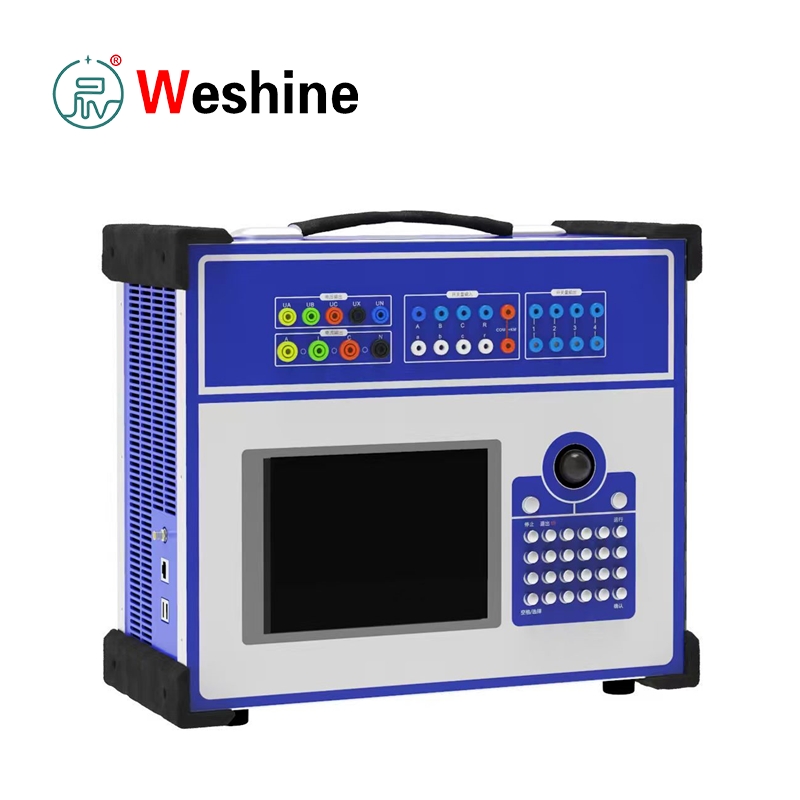

Testeren er bygget på en industriel computerplatform og integrerer en indbygget skærm og et lokalt betjeningspanel til selvstændig felttest uden en ekstern computer. Testparametre og resultater kan ses direkte på skærmen, hvilket gør den velegnet til idriftsættelse og vedligeholdelse på stedet.
Udstyret kan også forbindes til en pc med kompatibel software for at understøtte avancerede testfunktioner, datastyring og automatisk generering af testrapporter.
Testeren giver en bred vifte af outputfunktioner, herunder:
AC strømudgang:0~40A pr. kanal, op til 120A korttidsudgang med tre kanaler parallelt
AC spændingsudgang:0~120V fasespænding og 0~240V netspænding
DC udgang:DC-strøm, DC-spænding og justerbar DC-hjælpestrømforsyning
Disse funktioner understøtter DC-relætestning og gør det muligt at aktivere beskyttelsesanordninger og sekundære kredsløb under idriftsættelse i marken.
Testeren integrerer variabel frekvens og harmonisk signaloutput for at simulere forskellige strømsystemdriftsforhold, herunder frekvensvariation og flerordens harmoniske miljøer. Dette gør det muligt for teknikere at evaluere relæets ydeevne under forskellige sekundære signalforhold i stedet for kun under standard strømfrekvens.
De indbyggede switch-indgangs- og udgangsmoduler understøtter tripkontaktdetektion, relækontaktovervågning, afbrydersimulering, startsignalverifikation og måling af handlingstiming. Tidsintervallet når 0,1 ms til 9999 s, hvilket muliggør nøjagtig måling af relædriftstid, tripforsinkelse, genlukningsintervaller og beskyttelseslogikrespons.
Trefaset relæbeskyttelsestester er velegnet til at teste elektromagnetiske relæer, statiske relæer, digitale beskyttelsesanordninger, mikroprocessorrelæer, genlukkeanordninger og transformer-, linje-, motor- og generatorbeskyttelsessystemer.
Det er meget udbredt i transformerstationer, kraftværker, fabriksdistributionsrum, jernbanestrømforsyningsnetværk og professionelle relælaboratorier.
Flere beskyttelsesfunktioner er integreret, inklusive beskyttelse mod overbelastning af udgangssignalet, selvdiagnose af fejl, udgangslås og soft-start strømdesign. Disse funktioner hjælper med at beskytte både testeren og det tilsluttede udstyr under brug i marken. Udstyret bør betjenes af uddannede teknikere, der er fortrolige med sekundær kredsløbssikkerhed, standard ledningsprocedurer og arbejdsgange til relætestning.
Udstyret overholderGB/T 7261-2008ogDL/T 624-2010. Operatører skal overholde lokale relætestningskoder, regler for idriftsættelse af kraftværker og sikkerhedsstandarder på stedet under brug.
|
Systemspecifikationer |
AC strømudgang |
DC strømudgang |
|||
| Punkt |
Specifikation |
Punkt |
Specifikation |
Punkt |
Specifikation |
| Produktmodel |
VS-JB900 |
Output nøjagtighed |
Klasse 0.2 |
Output nøjagtighed |
Klasse 0,5 |
| Produkttype |
Trefaset relæbeskyttelsestester |
Fasestrømudgang, RMS |
0 til 40 A |
Fasestrømudgang |
0 til ±10 A pr. fase |
| Kontrol platform |
Industriel computertype |
Trefaset parallel strømudgang, RMS |
0 til 120 A |
Trefaset parallel udgang |
0 til ±30 A |
| Output konfiguration |
4-faset spænding, 3-faset strøm |
Langtids tilladt fasestrøm, RMS |
10 A |
Maksimal udgangsbelastningsspænding |
20 V |
| Gældende test |
Relæbeskyttelse, sekundært kredsløb, test af automatiseringsenheder |
Maksimal fasestrøm udgangseffekt |
420 VA |
|
|
| Driftstilstand |
Standalone drift; computerforbindelse understøttet i henhold til konfiguration |
Maksimal udgangseffekt ved trefaset parallelstrøm |
900 VA |
|
|
| Referencestandarder |
GB/T 7261-2008, DL/T 624-2010 |
Tilladt arbejdstid ved maksimal 3-faset parallelstrøm |
10 sek |
|
|
|
|
|
Grundlæggende frekvensområde |
20 til 1000 Hz |
|
|
|
|
|
Harmonisk orden |
1. til 20 |
|
|
|
AC spændingsudgang |
DC spændingsudgang |
Skift af mængde og timing |
|||
| Punkt |
Specifikation |
Punkt |
Specifikation |
Punkt |
Specifikation |
| Output nøjagtighed |
Klasse 0.2 |
Output nøjagtighed |
Klasse 0,5 |
Skiftende input |
10 kanaler |
| Fasespændingsudgang, RMS |
0 til 120 V |
Fasespændingsudgangsamplitude |
0 til ±160 V |
Tør kontakt input |
1 til 20 mA, 24 V |
| Netspændingsudgang, RMS |
0 til 240 V |
Linjespændingsudgangsamplitude |
0 til ±320 V |
Potentiel kontaktindgang, logisk 0 |
0 til +6 V |
| Fasespænding / linjespænding udgangseffekt |
80 VA / 100 VA |
Fasespænding / linjespænding udgangseffekt |
70 VA / 140 VA |
Potentiel kontaktindgang, logik 1 |
+11 V til +250 V |
| Grundlæggende frekvensområde |
20 til 1000 Hz |
|
|
Skiftende udgang |
8 par |
| Harmonisk orden |
1. til 20 |
|
|
DC kontakt kapacitet |
220 V / 0,2 A |
|
|
|
|
|
AC kontaktkapacitet |
220 V / 0,5 A |
|
|
|
|
|
Tidsmåleområde |
0,1 ms til 9999 s |
|
|
|
|
|
Tidsmålenøjagtighed |
0,1 ms |
|
Miljøforhold |
Fysiske egenskaber |
||
| Punkt |
Specifikation |
Punkt |
Specifikation |
| Driftstemperatur |
-10°C til +50°C |
Hovedenhedens dimensioner |
400 × 300 × 180 mm |
| Opbevaringstemperatur |
-25°C til +70°C |
Hovedenhedens vægt |
Cirka 18 kg |
| Relativ luftfugtighed |
5% til 95%, ikke-kondenserende |
|
|
Trefaset relæbeskyttelsestester genererer kontrollerbare sekundære strøm-, spændings-, frekvens-, fasevinkel-, harmoniske, jævnstrøms- og koblingssignaler for at simulere normale og defekte netforhold, og sender derefter signaler til den testede beskyttelsesenhed. Den overvåger kontakthandlinger, trip-udgange, retursignaler og logisk feedback, registrerer automatisk handlingstid og driftsindstillingsværdier.
Før testning skal du bekræfte relæmodel, nominel sekundær strøm, nominel sekundær spænding, DC-effektbehov, udløsningskontakttype og forudindstillede beskyttelsesparametre. Tjek beskyttelsesenhedens ledningsdiagrammer, isoler testkredsløb i henhold til sikkerhedsreglerne, og fortråd derefter strømudgange, spændingsudgange, switch I/O-porte og DC-hjælpestrømterminaler korrekt.
Testtrin for overstrømsrelæ:Indstil udgangsstrøm, fasevinkel, frekvens og testvarighed. Forøg strømmen gradvist i henhold til standardtestprocedurer, optag afhentningsværdi, frafaldsværdi og driftstid. For trefaset højstrømstestning, parallel tre strømkanaler for at nå maksimal korttidsudgang på 120A.
Spændingsrelætesttrin:Tilslut spændingskanaler og konfigurer fase- eller netspænding efter behov. Enheden simulerer underspænding, overspænding, nul-sekvensspænding, spændingsubalance og faseforskydning; frekvensskiftefunktion tjener til belastningsreduktion under frekvens og kalibrering af frekvensrelæ.
Afstands-, retnings-, differential- og genlukningsbeskyttelsestest: Juster spænding, strøm, fasevinkel og kontaktkontakter efter beskyttelseslogikskemaer. Udstyret sporer relækontaktens bevægelse og måler turtiden; switch output-porte simulerer afbryderens hjælpekontakter eller eksterne logiske signaler, når det er nødvendigt.
DC relæ og hjælpekredsløb test:Brug DC-spænding/strømudgang inden for nominelle områder. Når on-site DC-strøm ikke er tilgængelig, eller der kræves isoleret teststrøm, skal du aktivere den indbyggede justerbare DC-hjælpestrømforsyning.
Når du er færdig med alle test, skal du sammenligne målte handlingsværdier og timingdata med forudindstillede beskyttelsesindstillinger. Arkiver testregistreringer efter interne vedligeholdelses- og idriftsættelsesstyringsforskrifter.
1.Standard 4-faset spænding og 3-faset uafhængige strømudgangskanaler
2. Enkanals AC-strømudgang op til 40A
3.Tre parallelle strømkanaler understøtter korttids maksimalt 120A output
4. AC fasespændingsudgangsområde: 0~120V
5. AC linjespænding udgangsområde: 0~240V
6. Indbygget DC-strømudgang til alle relæbeskyttelsestestscenarier
7. Indbygget DC-spændingsudgang til simulering af sekundær kredsløbstilstand
8.Uafhængig justerbar DC-hjælpestrømforsyningsudgang
9.Relæhandlingstidsinterval: 0,1ms ~ 9999s
10.Skift indgangskanaler til overvågning af relækontaktstatus i realtid
11.Skift udgangskanaler for at simulere afbrydere og eksterne kontaktsignaler
12.Harmonisk signaludgang til test af beskyttelsesenheders harmoniske responskarakteristika
13. Signaludgang med variabel frekvens til inspektion af frekvensrelæ
14.Indbygget skærm for tydeligt at vise alle testparametre og resultater
15.Industriel computerstyring muliggør fuldstændig offline uafhængig drift
16.Reserveret USB-port til datalæsning og understøttelse af softwareforbindelse
17.Automatisk udgangslås under unormal arbejdsstatus for at forhindre beskadigelse af udstyr
18.Integreret fejl-selvkontrol og flerlags hardwarebeskyttelsesfunktioner
19.Kompatibel med kalibrering af mikroprocessorbeskyttelse, statiske relæer og elektromagnetiske relæer
20. Alt-i-et værktøj til idriftsættelse i marken, daglig vedligeholdelse og laboratorietest
Udfør idriftsættelse for nye transformerstationer, periodisk beskyttelseskalibrering, sekundær kredsløbsinspektion, test af udløsningskredsløb og vedligeholdelse af fuld beskyttelsesskema.
Udfør fabriksinspektion af beskyttelsesskabe, differentialrelæverifikation, kontrol af temperaturbeskyttelsesgrænsefladen og fabriksgodkendelsestest for beskyttelsespaneler.
Komplet kalibrering af generatorbeskyttelse, hovedtransformatorbeskyttelse, motorbeskyttelse, hjælpestrømsystem og koblingsbeskyttelse under idriftsættelse af enheden og vedligeholdelse af udfald.
Understationer og distributionsnet til jernbanetransport er udstyret med relæbeskyttelsesanordninger. Udstyret håndterer rutinemæssig relævedligeholdelse, feederbeskyttelsesverifikation og strømafbryderudløsningslogikgennemgang.
Stål-, minedrifts-, petrokemiske og produktionsanlæg bruger det til regelmæssig vedligeholdelse af mellemspændingsrelæer, test af motorbeskyttelse og inspektion af fabriksbeskyttelseskredsløb.
Anvend maskinen til undervisning i relæbeskyttelsesteorier, sekundære injektionstestoperationer, fejltilstandssimulering og praktisk træning i beskyttelseskoordinering.
Komplet relækalibrering, verifikation af beskyttelsesudstyrs ydeevne, inspektion af indgående accept og levering af ekstern idriftsættelsesservice.
Efter kabeludskiftning eller reparation skal du verificere feederbeskyttelse, jordfejlsbeskyttelse, genlukningslogik og matchede sekundære styrekredsløb.
1.Samlet ydeevneinspektion af mikroprocessorbaserede beskyttelsesenheder
2. Kalibrering og verifikation af elektromagnetiske relæer
3.Performancetest af statiske relæer
4.Afhentningsværdi og tidsbegrænsningstest for overstrømsrelæer
5.Fuld inspektion af jordfejlsrelæer
6.Kalibrering af underspændings- og overspændingsbeskyttelsesrelæer
7.Performancetest af frekvensrelæer
8. Funktionel simuleringstest til retningsbestemt beskyttelse
9.Fuldstændig kalibrering af differentialbeskyttelse
10.Simulering af arbejdsforhold til afstandsbeskyttelse
11.Funktionel inspektion af automatisk genlukningsenheder
12. Verifikation af kredsløbsafbryderudløsning
13.Fuld idriftsættelse af sekundært kredsløb på stedet
14.Fabriksaccepttest af beskyttelsespaneler
15. Præcis måling af relæets handlingstid
Brancheområde: Opgradering og idriftsættelse af mellemspændingstransformerstationer
Projektudfordring: Et byggeteam tog ansvaret for et transformerstationsrenoveringsprojekt. Dens interne beskyttelsespaneler indeholdt overstrøm, jordfejl, underspænding, genlukning og afbryder triplogik. Projektet krævede én enkelt maskine, der kunne udsende trefaset strøm, firefaset spænding og understøtte kontaktsimulering og højpræcisionstiming. Det er her, Three-Phase Relay Protection Tester leverer alt-i-en testfunktion.
Komplet testflow: Teknikere tilsluttede enheden til at relæe strømindgangsterminaler, spændingsindgangsterminaler, tripkontakter og eksterne logiske kredsløb. De testede først vekselstrømsoptagelse og udfaldsværdier, og registrerede derefter beskyttelseshandlingstid under simuleret fejlstrøm. Spændingskanaler simulerede underspændings- og spændingsgenvindingstilstande; switch output simuleret breaker hjælpekontakt tilstand ændres, mens switch input fangede trip- og retursignaler synkront.
Projektresultat: Alle relæindstillingsværdier matchede idriftsættelsesdesignskemaet. Turtid og handlingsdata blev arkiveret i drifts- og vedligeholdelsesdokumenter. Alle ledninger og indstillingsafvigelser blev rettet, før beskyttelsespaneler blev officielt sat i drift.
Anvendelsesfordele: Standardiserede sekundære simuleringssignaler genereres af én enkelt maskine med sporbare tidsdata til arkivering. Der kræves ingen separate strømkilder, spændingskilder, timere eller kontaktsimulatorer, hvilket reducerer værktøjsmængderne på stedet drastisk. Reducer de samlede indkøbsomkostninger for ingeniørvirksomheder.
1、Hvad bruges den trefasede relæbeskyttelsestester til?
Det bruges til sekundær injektionstest af beskyttelsesrelæer, mikroprocessorbeskyttelsesanordninger, tripkredsløb, genlukkeanordninger og beskyttelsespaneler.
2、Hvor mange spændings- og strømudgange giver VS-JB900?
Det giver standard 4-faset spænding og 3-faset strømudgang.
3、Hvad er den maksimale AC-strømudgang?
Hver fase kan udsende 0 til 40 A RMS. Når tre strømkanaler er forbundet parallelt, kan udgangen nå 0 til 120 A RMS til kortvarig test.
4、Hvad er AC-spændingsudgangsområdet?
Fasespændingsudgangsområdet er 0 til 120 V RMS, og linjespændingsudgangsområdet er 0 til 240 V RMS.
5、Kan testeren måle relæets handlingstid?
Ja. Tidsmåleområdet er 0,1 ms til 9999 s, med en nøjagtighed på 0,1 ms.
6、 Understøtter den trefasede relæbeskyttelsestester DC-udgang?
Ja. Den understøtter DC-strømudgang, DC-spændingsudgang og en uafhængig DC-hjælpeeffektudgang til relæ- og sekundærkredsløbstest.
7、Hvilke typer relæer kan testes?
Testeren kan bruges til overstrøm, jordfejl, spænding, frekvens, differential, afstand, retningsbestemt, genlukning og andre beskyttelsesanordninger.
8、Hvilke standarder er gældende?
Referencestandarder for denne type relæbeskyttelsestester omfatter GB/T 7261-2008 og DL/T 624-2010. Brugere bør også følge lokale testprocedurer for relæbeskyttelse.
