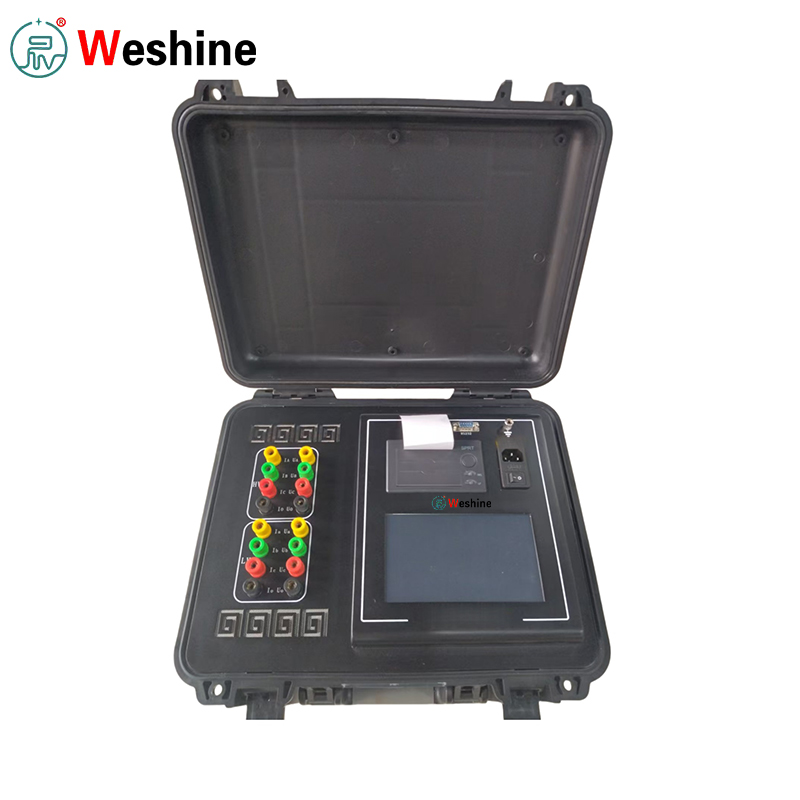

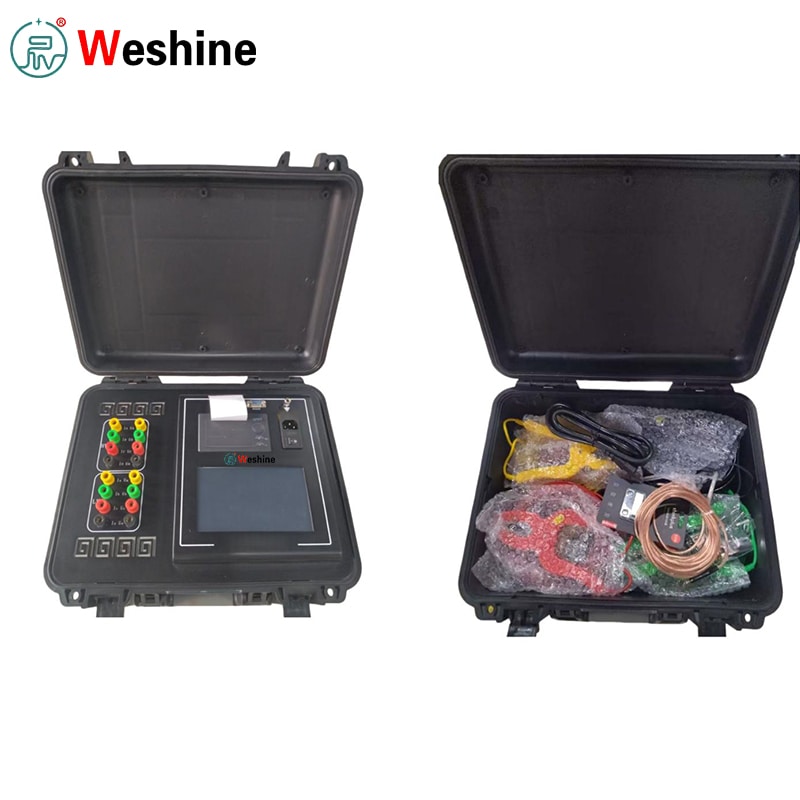

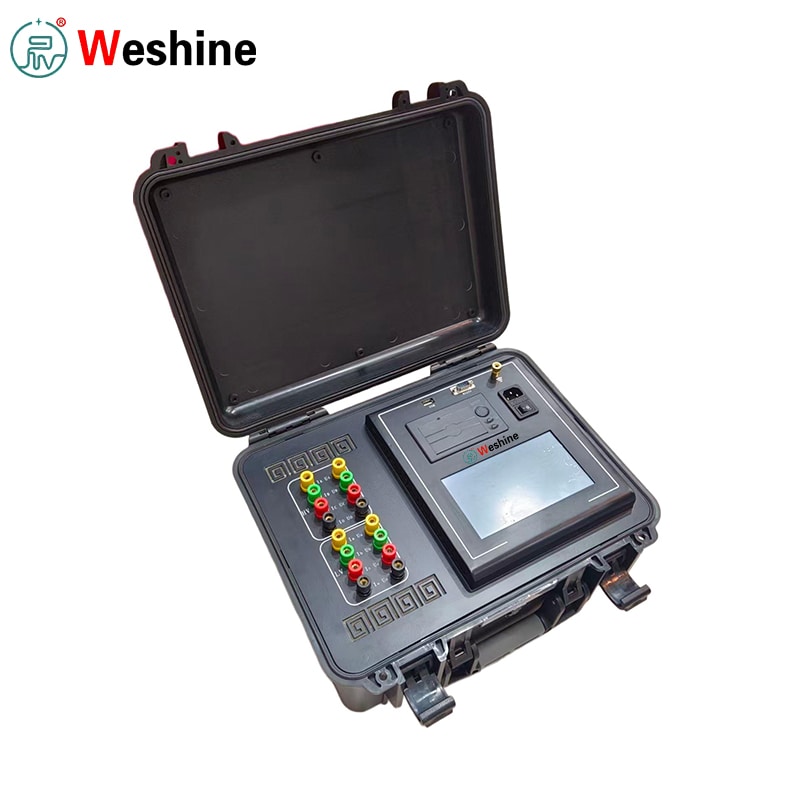

Transformer DC modstand og drejningsforhold 2 i 1 tester

Weshine, en professionel producent fra Kina, leverer højkvalitets Transformer DC Resistance And Turn Ratio 2 In 1 Tester, som udfører to kerneverifikationsprocedurer for krafttransformatorer: viklings DC modstandstest og drejningsforhold test.

● DC modstandskontrol:dårlige kontaktpunkter, indvendige viklingsfejl, trinkoblerfejl, løse forbindelser og ubalanceret fase-til-fase modstand.

● Omdrejningsforhold test:validerer, om det faktiske transformatorforhold, tapposition og vektorgruppe stemmer overens med navneskiltet og designspecifikationerne.

Den integrerer begge kritiske testfunktioner i et enkelt instrument. Feltpersonalet behøver ikke længere at transportere to separate testere. Når først højspændings- og lavspændingstestledninger er tilsluttet, kan flere testelementer afsluttes uden gentagne ledningsændringer.

DC modstandsmåling

Til DC-modstandsmåling muliggør enheden trefaset simultan test sammen med automatisk magnetisering.

● For stjernekonfigurerede viklinger med neutralt punkt kan A0, B0 og C0 fasemodstande registreres samtidigt for at forkorte de samlede testcyklusser.

● Ved test af trefasede fembenede transformere med interne deltaforbindelser øger den indbyggede automatiske excitationstilstand yderligere testeffektiviteten på lavspændingssider.

Testresultater og beskyttelse

Testresultater for højspændings-, mellemspændings- og lavspændingsviklinger kan vises og udskrives direkte på stedet.

● Beregner automatisk trefaset modstandsubalance.

● Udsender modstandsaflæsninger konverteret til nominel temperatur.

● Giver komplette, revisionsklare transformatortestregistreringer.

● Omfattende back-EMF-beskyttelse sikrer operatører under DC-modstandsafladning og håndtering af testledninger.

Drejningsforholdsmåling

Ved måling af drejningsforhold understøtter Transformer DC-modstand og drejningsforhold 2 i 1-tester både enfaset og automatisk 3-faset viklingstest.

● Operatører vælger den tilsvarende transformatortilslutningsgruppe.

● Måler forholdsværdi, forholdsfejl og forbindelsesgruppeparametre på tværs af AB, BC og CA faser.

● Måling af enfaset drejningsforhold kan afsluttes på cirka 15 sekunder som dokumenteret i den officielle manual.

Drift & Data Management

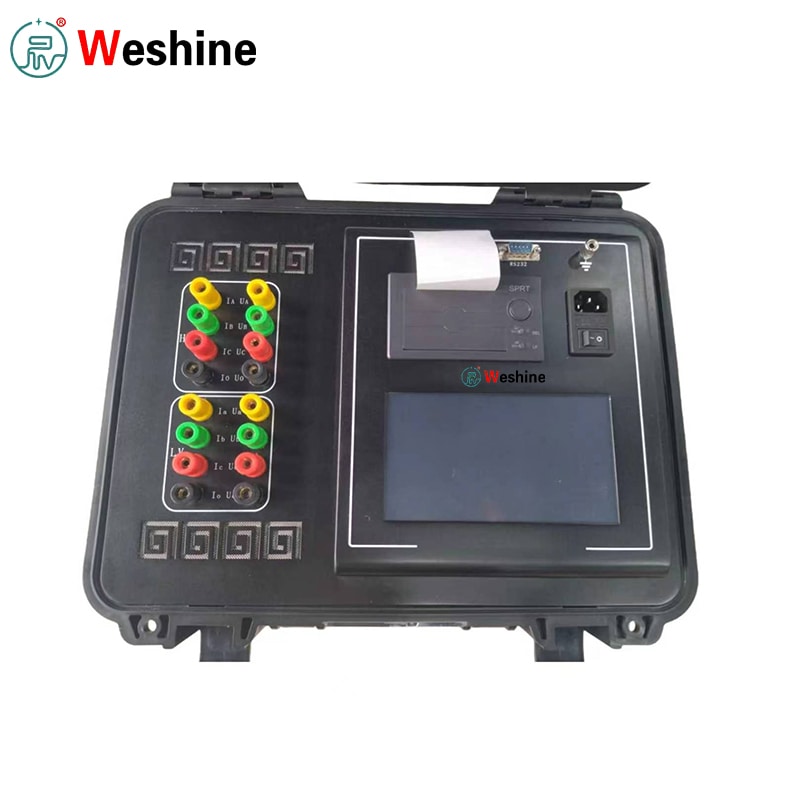

Brugerinteraktion kører på en 7-tommer farveberørings-LCD med tosprogede kinesisk-engelske prompter på skærmen.

● Testrapporter kan genereres øjeblikkeligt via den indbyggede mikroprinter.

● Alle datasæt kan gemmes på USB-flashdrev og organiseres efter testdato og transformatorens serienummer.

● Hardwarekommunikationsmuligheder dækker isolerede RS232-, Bluetooth- og interne RS485-busgrænseflader.

Tekniske parametre

Produktguide

Før du betjener transformatorens DC-modstands- og omdrejningsforhold 2-i-1-tester, skal du kontrollere, at måltransformatoren er fuldstændig afbrudt, sikkert afladet og korrekt jordet. Tilslut altid instrumentets beskyttende jordterminal, før du sætter testklemmer på.

Til DC-modstandstestning skal du fastgøre højspændings- og lavspændingsstrømpotentialeklemmer til tilsvarende transformerbøsninger. Til to-vindede transformere, ledningsterminaler A, B, C, O og a, b, c, o følgende ledningsskemaer. For enfasede transformere skal relevante højside- og lavsideklemmer tilsluttes i henhold til diagrammet. Tænd for testeren med AC 220 V forsyning. Naviger gennem berøringsskærmsmenuer for at indtaste transformer-id, viklingsmateriale, testtilstand, strømområde, viklingsparametre og temperaturkonverteringsindstillinger, og start derefter DC-modstands- eller drejningsforholdsmåling.

Når du kører drejningsforholdstest, skal du vælge nøjagtige forbindelsesgruppe- og trinkobleroplysninger for at sikre korrekte forhold, fejl og vektorgruppeoutput. Hvis der registreres en omvendt polaritetsforbindelse, kortslutningstilstand eller ledningsfejl, skal testen stoppes øjeblikkeligt og alle testledninger inspiceres, før arbejdet genoptages. Når testen er gennemført, skal du gennemgå aflæsningerne på skærmen. Udskriv papirkopirapporter efter behov, gem poster internt eller eksporter datasæt til USB-flashdrev til senere rapportkompilering.

Funktioner

1、 Understøtter transformer DC-modstand og drejningsforholdstest i ét instrument.

2、 Måler trefaset DC modstand samtidigt.

3、 Måler transformerforhold, forholdsfejl og vektorgruppe.

4、 Giver automatisk magnetisering til DC-modstandstestning.

5、 Giver automatisk excitationsmetode til internt delta-forbundne trefasede fem-benede transformere.

6、Beregner automatisk trefaset modstandsubalance.

7、 Viser og udskriver højspændings-, mellemspændings- og lavspændingsviklingstestdata.

8、Beregner modstandsværdier omregnet til nominel temperatur.

9、 Understøtter enfaset og trefaset transformerforholdsmåling.

10、Detekterer højspændings- og lavspændingsomvendt forbindelse under forholdstest.

11、Detekterer transformatorkortslutning og inter-turn kortslutningsforhold under forholdstest.

12、Indeholder omfattende EMF-beskyttelse bagpå.

13、 Giver 7-tommer farveberøringsskærmbetjening.

14、Indeholder indbygget mikroprinter til felttestrapporter.

15、Understøtter USB-lagring til ekstern datasikkerhedskopiering.

16、 Giver isoleret RS232-kommunikation og Bluetooth-kommunikation.

17、Indeholder kinesiske og engelske menumeddelelser.

Applikationsscenarier

Transformatorens DC-modstand og drejningsforhold 2 i 1-tester tjener transformerproducenter til validering af viklings-DC-modstand, faseubalance, drejningsforholdsfejl og vektorgruppe før forsendelse. Én enkelt enhed opfylder to obligatoriske fabrikstestkrav og forenkler udstyrsforberedelse og testdokumentationsarbejdsgange for produktionsteams.

For strømforsyninger og understationsoperatører gælder denne diagnostiske tester for installation af ny enhed, accept af overdragelse, planlagt vedligeholdelse og fejlfinding. Data for viklingsmodstand afslører potentielt slid på trinkoblerkontakten og unormal fasemodstandsafvigelse; Resultater af drejningsforhold bekræfter tappositionen og forbindelsesgruppens korrekthed.

På transformatorreparationsværksteder stoler teknikere på denne tester til at vurdere opviklingsstatus efter opspoling, tørrebehandling eller eftersyn af trinkobler. Datasæt med modstands- og drejningsforhold før reparation og efter reparation kan sammenlignes for at bekræfte, at transformere vender tilbage til acceptabel driftstilstand.

For idriftsættelsesbesætninger i marken reducerer alt-i-én-designet mængden af ​​testudstyr, der transporteres til steder. Indbygget udskrivning, USB-arkivering og transformer-ID-baseret datasortering genererer velstrukturerede optegnelser for projektacceptdokumenter og slutkundeleverancer.

Ansøgninger

Transformer DC Resistance & Turns Ratio 2-i-1 TTR-testeren er bredt brugt af transformator-OEM'er, elforsyningsoperatører, vedligeholdelsespersonale for transformerstationer, el-idriftsættelsesentreprenører, transformatorreparationsværksteder, industrielle kraftafdelinger og højspændingstestserviceudbydere.

Typiske testpersoner omfatter strømtransformatorer, distributionstransformatorer, enfasede og trefasede transformere, to- og treviklingstransformatorer, stjerneforbundne viklinger, delta-forbundne viklinger, on-load trinskiftende transformatorer, gensidige instrumentspoler, generatorer, elektriske motorer med lavt modstandsudstyr.

Almindelige branchesøgningsaliasser for oversøisk SEO & B2B sourcing: transformatordiagnosetester, DC-vindingsmodstandstester, transformatordrejningsforholdstester, transformator-TTR-tester, transformatorforhold og viklingsmodstandstester, transformatorvektorgruppetester, transformatorvedligeholdelsestestinstrument.

Kundesag

Én transformatorvedligeholdelsesentreprenør havde brug for højere effektivitet af distributionstransformatortest under strømafbrydelsesvinduer på transformerstationen. Tidligere betjente deres feltbesætning en separat DC-modstandstester og drejningsforholdstester, hvilket medførte hyppige gentagne ledningsændringer og usammenhængende registrering for hver transformatorenhed.

Ved at implementere Transformer DC Resistance og Turns Ratio 2 i 1 Tester alt-i-én tester, kan både viklings DC modstand og drejningsforhold og vektorgruppetest udføres med ét instrument. Efter korrekt jording og ledningsinstallation registrerer teknikere trefasede viklingsmodstandsaflæsninger, evaluerer fasebalancen og fortsætter derefter til kontrol af drejningsforhold og vektorgruppe uden at omdirigere testkabler.

Under en vedligeholdelsestildeling markerede DC-modstandsoutput unormal faseafvigelse under en specifik udtagsposition. Teamet brugte derefter den integrerede TTR-funktion til at krydstjekke trykindstilling og forbindelsesgruppe, og lokaliserede hovedårsagen til defekt trinkoblerkontakt. Trykte papirkopier og USB-gemte digitale optegnelser blev direkte vedhæftet officielle vedligeholdelsesrapporter.

Ved at anvende denne kombinerede tester reducerede arbejdstimerne ved opsætning på stedet, forbedrede krydstestdatakonsistensen og udjævnede overordnede transformatorinspektionsarbejdsgange for feltserviceteknikere.

FAQ

Q1: Hvad bruges denne tester til?

A1: Den udfører transformerviklings DC-modstandsmåling sammen med transformatordrejningsforhold og vektorgruppeverifikation.

Q2: Kan denne tester teste trefasemodstand på samme tid?

A2: Ja. Den understøtter samtidig trefaset DC-modstandstest og tilbyder 10 A, 5 A og 1 A valgbare strømområder.

Q3: Hvad er den maksimale DC-modstandsteststrøm?

A3: For individuel-fase DC modstandstest når den maksimale teststrøm 20 A.

Q4: Hvad er nøjagtigheden af ​​DC-modstandsmålingen?

A4: Officiel manual specificerer klasse 0,2 målenøjagtighed med 0,1 μΩ læseopløsning.

Q5: Hvad er måleområdet for transformatorforholdet?

A5: Måleområdet for drejningsforhold dækker 1 op til 10000.

Q6: Kan det måle transformatorvektorgruppe?

A6: Ja. Den identificerer transformatorforbindelsesgrupper, der understøtter almindelige konfigurationer, herunder YY, YD, DD og DY som angivet i brugerdokumentationen.

Q7: Hvor hurtig er forholdstesten?

A7: Ifølge produktmanualen kan en-faset drejningsforholdstest gennemføres inden for ca. 15 sekunder.

Q8: Understøtter det dataudskrivning og eksport?

A8: Ja. Denne tester leveres med indbygget mikroprinter og USB-lager til ekstern arkivering af testresultater.

Q9: Hvilke kommunikationsgrænseflader er inkluderet?

A9: Hardwaregrænseflader indeholder isoleret RS232, Bluetooth og intern RS485 buskommunikation.

Q10: Hvilke sikkerhedsbeskyttelser er inkluderet?

A10: Beskyttelsesmekanismer inkluderer tilbage-EMF-sikring til DC-modstandstestning, høj-lav-spænding omvendt forbindelsesdetektion plus kortslutnings- og inter-turn-fejlalarm under forholdsmåling.

Weshine fordele

Weshine Electric leverer professionelle transformatortestinstrumenter og elektrisk diagnostisk udstyr til forsyningsselskaber, transformatorproducenter, transformerstationer, markentreprenører, reparationsværksteder og industrielle vedligeholdelsesteams.

Til denne Tester Transformer DC Resistance & Turns Ratio 2-i-1 TTR-tester understøtter Weshine globale kunder med modelvalgsrådgivning, praktisk testmetodevejledning, teknisk parameterbekræftelse, projektklar dokumentation og komplet eftersalgsservice.

Transformatortest kræver fejlfri ledninger, stabil optagelse med lav modstand, nøjagtig validering af forholdet og streng farekontrol efter DC-modstandsmåling. Denne tester konsoliderer to uundværlige transformatorinspektionsworkflows i én hardwareenhed, udstyret med berøringsskærmbetjening, automatisk beregning, udskrivning på stedet, multi-mode datalagring og diversificerede kommunikationsmuligheder.
