Transformer drejeforholdsmåler

Weshine® opfandt Turns Ratio Tester til test af Transformer Turns Ratio Meter med CE-certifikat, høj kvalitet og nøjagtighed, Opfundet og produceret i henhold til nationale standarder, komplet elektrisk testløsning tilgængelig. Kontakt os for flere detaljer om Turns Ratio Tester til test af Transformer Turns Ratio Meter fra Weshine!

Send forespørgsel Download PDF

Produkt beskrivelse

Weshine® Turns Ratio Tester til test afTransformer drejeforholdsmåler

Transformationsforholdet for en transformer er lig med antallet af vindinger af den primære vikling divideret med antallet af vindinger af sekundærviklingen. Transformatorforholdet giver den ønskede ydeevne af transformeren og den tilsvarende spænding, der kræves af sekundærviklingen.

Hvis den sekundære spænding skal være lavere end den primære spænding - en step-down transformer - skal sekundærviklingen have færre vindinger end den primære og omvendt for en step-up transformer; når transformatorens forhold reducerer spændingen, øger det strømmen og omvendt. Derfor er spændings- og strømforholdet for en ideel transformer direkte relateret til transformationsforholdet.

Desværre er transformatorer ikke perfekte, i en rigtig transformer svarer spændings- eller strømforholdene muligvis ikke til transformatorens fysiske forhold på grund af forskellige elektriske tab, såsom i transformatorens jernkerne (hysterese og hvirvelstrømstab) og kobber. tab (på grund af modstanden af de primære og sekundære viklinger); Derfor forsøger producenterne at designe transformatorer for at minimere disse tab for maksimal effektivitet ved fuld belastning, effektkonvertering over 95 %, hvilket giver en forskel på højst 5 % fra transformatorens spændingsforhold/omdrejningsforhold.

Weshine opfandt transformer-drejningsforholdstesten eller TTR-testen til målingTransformer drejeforholdsmålerog bekræfter, at transformeren har det korrekte forhold mellem primære vindinger og sekundære vindinger. Korrekt brug af denne test kan hjælpe med at identificere trinkoblerydelse, kortsluttede drejninger, åbne viklinger, forkerte viklingsforbindelser og andre fejl inde i transformere. Weshines udvalg af TTR-testere er robuste til at modstå de barske forhold, som nogle transformatorer tester i. Sortimentet omfatter forskellige funktioner til at forenkle og fremskynde testning samt 3-faset TTR-testere og PT- og CT TTR-testere.

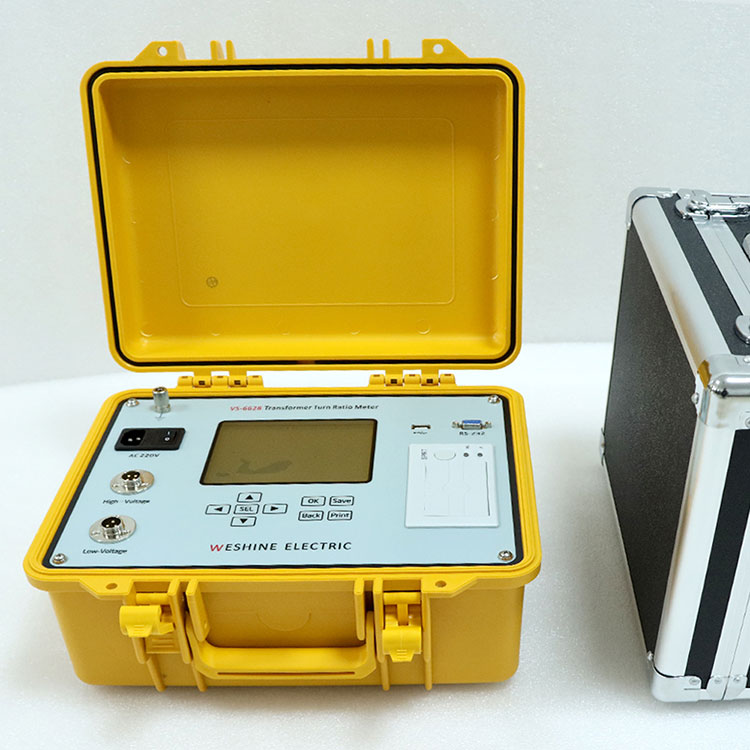

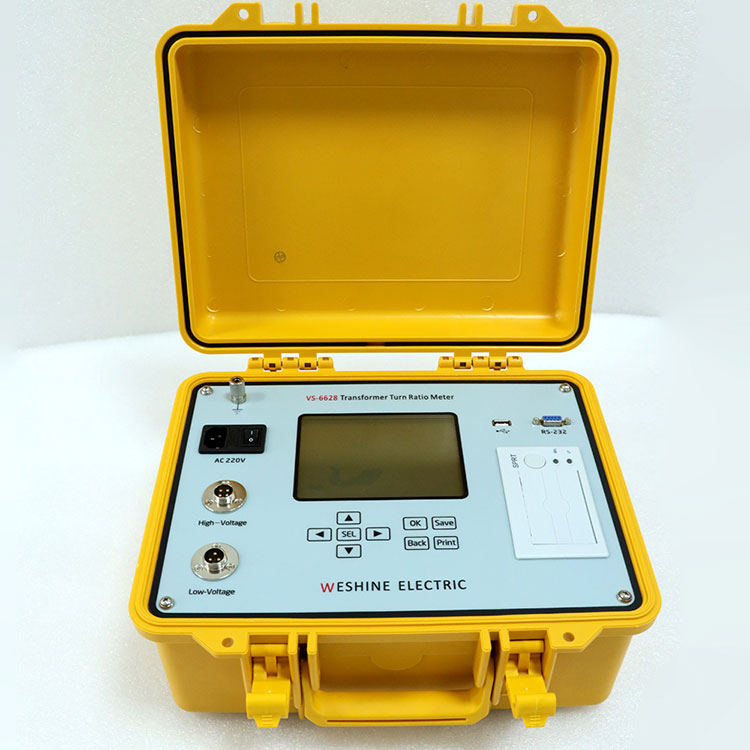

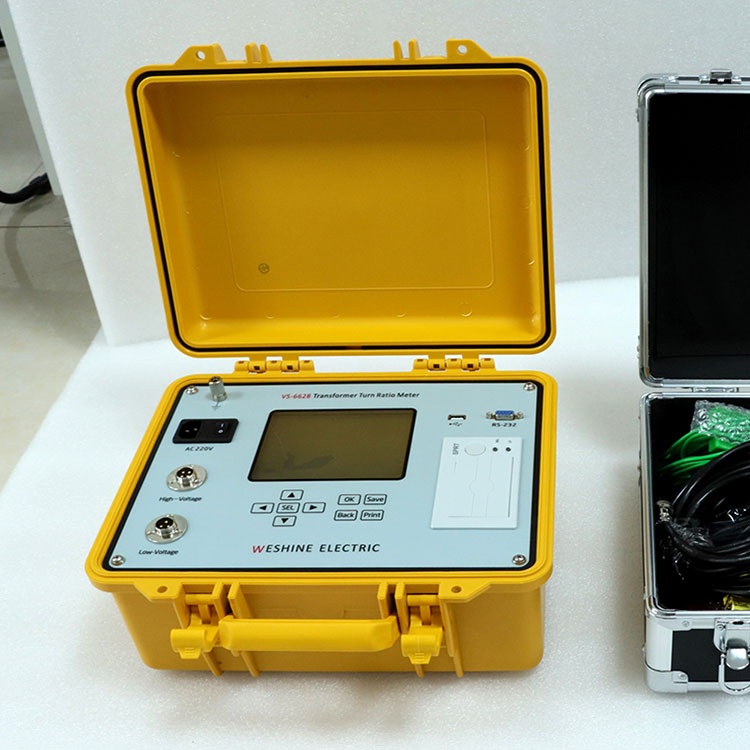

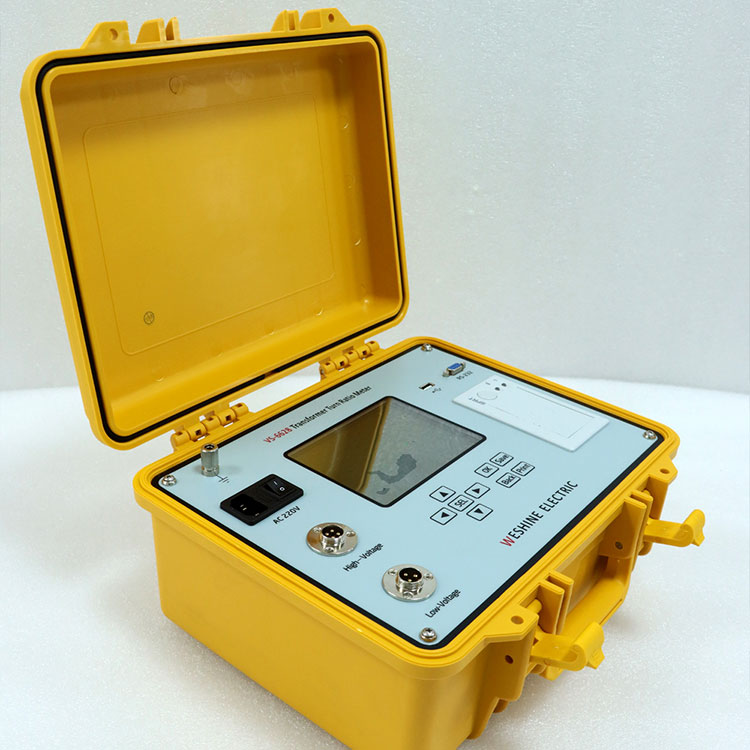

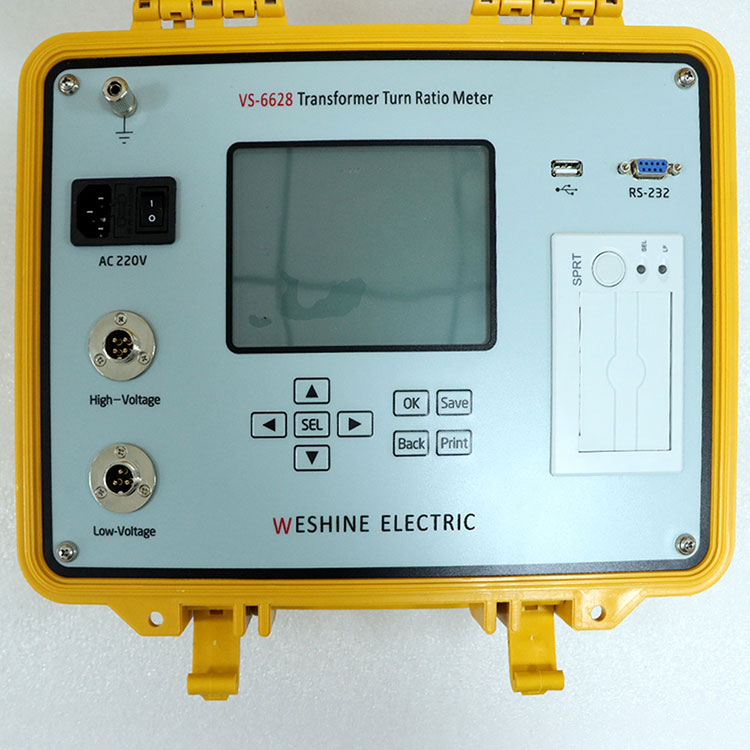

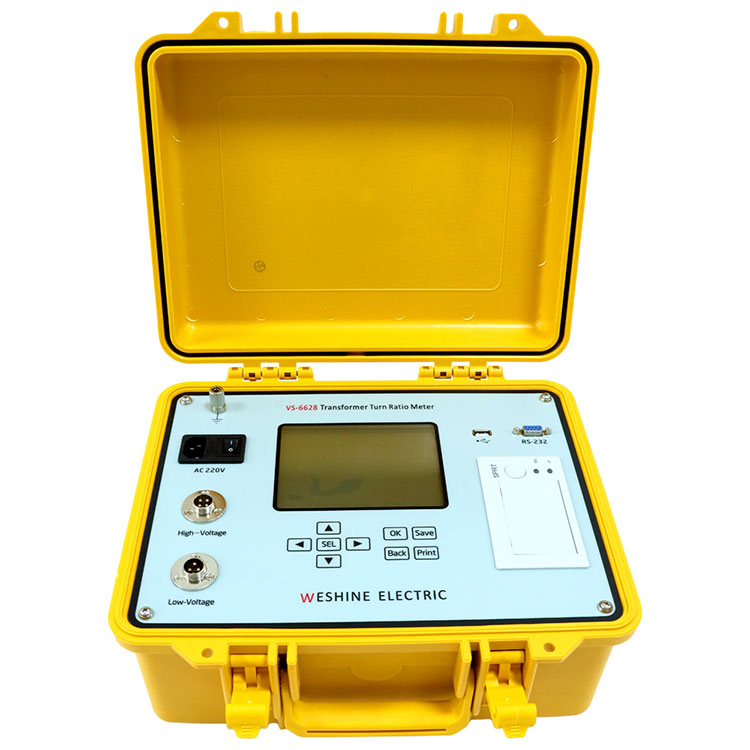

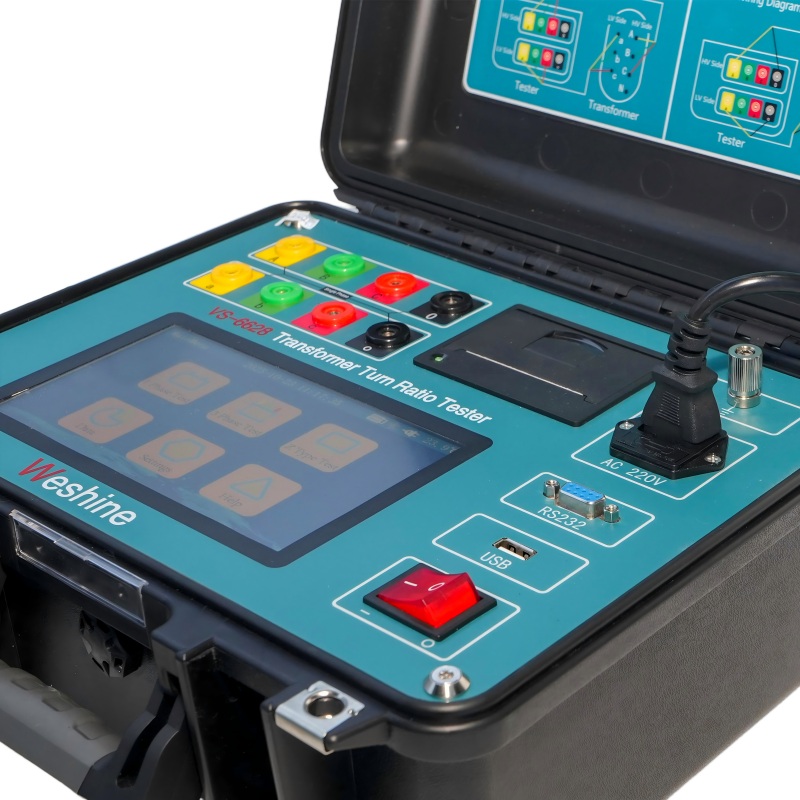

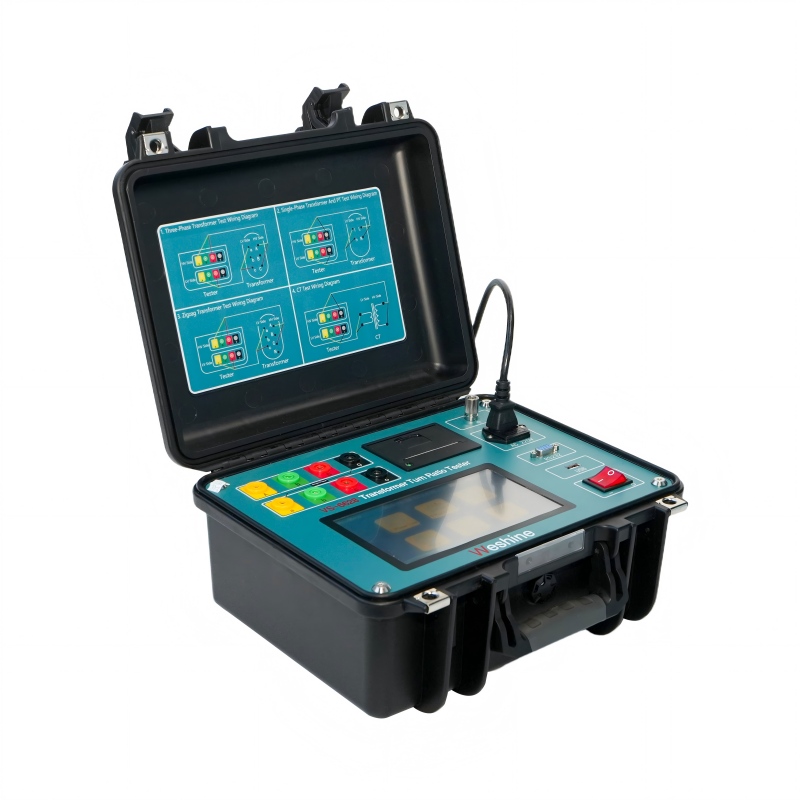

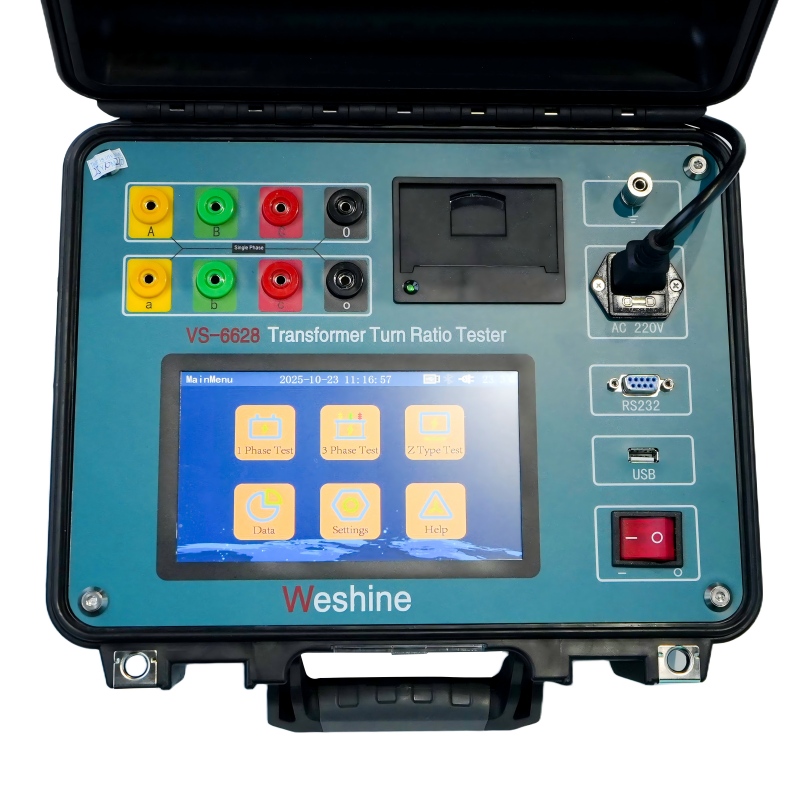

VS-6628-serien af trefasede transformator-omdrejningsforhold testsæt er designet til at måle omdrejningsforholdet for strøm-, instrument- og distributionstransformatorer i en transformerstation eller et produktionsmiljø. Et robust og robust design gør disse instrumenter velegnede til brug i en række barske miljøer. Vores leads er specielt designet til at give den nødvendige fleksibilitet i koldt vejr.

Men da transformere er udsat for forskellige belastninger og ændringer, både elektriske og mekaniske, i løbet af deres levetid, skal det korrekte drejningsforhold for transformeren kontrolleres, før transformeren tages i brug og under forskellige vedligeholdelsesskemaer, her er Transformer Turns Ratio Tester. Derfor er drejningsforholdene målt ved hjælp af forskellige transformer-omdrejningsforhold testsæt (TTR-enheder) inkluderer tab, der typisk er til stede i drejningstallet i forskellige transformatorer. omdrejninger, men afspejler de faktiske spændingsforhold, der forventes af producenter og brugere, eller forholdet mellem en ægte transformerkrafttransformator.

Weshine® Turns Ratio Tester til test af Transformer Turns Ratio Meter Parameter (Specifikation)

PRODUKTINFORMATION
Produktnavn	TURNS RATIO TESTER TIL TESTTransformer drejeforholdsmåler
Modelnummer	VS-6628	Testområde	0,9 ~ 10.000
Nøjagtighed	0,2 %	Certifikater	CE; EMC; LVD; ISO;
Typisk anvendelse	Tester drejningsforhold, faseforskydning og polaritet.
Hjælper med at identificere	* Kortsluttede spoler * Åbne kredsløb * Forkerte forbindelser * Interne fejl eller trinkobler defekter i trinregulatorer samt i transformere
Dimensioner	345 x 295 x 175 mm	Vægt	5 kg

Valg

Weshine har 8 års erfaring specifikt til at håndtere komplet udvalg af elektrisk udstyr. På nuværende tidspunkt har Weshine opfundet forskellige drejningsforholdstester til testTransformer drejeforholdsmålersom vist som form:

BESTILLINGSOPLYSNINGER TIL DRÆNINGSFORHOLDSTESTER TIL TESTTransformer drejeforholdsmåler
Kat. Ingen.	Testområde	Nøjagtighed	Opløsning	Dimensioner (mm)	Vægt (kg)
VS-6628	0,9 til 10.000	0,2 %	0,0001 min	345 x 295 x 175	5
VS-6629	0,9 til 10.000	0,1 % (0,9 til 500) 0,2 % (500 til 3000) 0,3 % (3000 til 10000)	0,9–9,9999（0,0001） 10~99.999（0.001） 100~999,99 (0,01) 1000～9999,9（0,1） 10000 og derover（1）	325 x 225 x 125	3.8
VS-6630	0,9 til 10.000	0,1 % (0,9 til 2000) 0,3 % (2000 til 10.000)	0,0001 min	360 x 280 x 160	6
VS-6628T	0,8 til 10.000	0,1 % (0,8 til 3000) 0,2 % (3000 til 10000)	0,0001 min	320 x 240 x 130	3
VS-6628A	0,9 til 10.000	0,1 % (0,9 til 500) 0,2 % (500 til 3000) 0,3 % (3000 til 10000)	0,9–9,9999（0,0001） 10~99.999（0.001） 100~999,99 (0,01) 1000～9999,9（0,1） 10000 og derover（1）	246 x 156 x 62	1.7

Baseret på Supply Chain-problemer: Kontakt venligst din foretrukne autoriserede Weshine-distributør for aktuelle priser og leveringstider.

Kvalitetscertifikater

Vi tror altid på, at al vores virksomheds succes er direkte relateret til kvaliteten af de produkter, vi leverer. Drejeforholdstester til testTransformer drejeforholdsmåleropfylde de højeste kvalitetskrav specificeret i ISO9001, ISO14000:14001 retningslinjer og vores strenge kvalitetskontrolsystem.
