Weshine® opfandt Turns Ratio Testeren til test af Spændingsforhold Test af Transformer med CE-certifikat, høj kvalitet og nøjagtighed, Opfundet og produceret i henhold til nationale standarder, komplet elektrisk testløsning tilgængelig. Kontakt os for flere detaljer om Turns Ratio Tester til test af Spændingsforhold Test af Transformer fra Weshine!
Transformationsforholdet for en transformer er lig med antallet af vindinger af primærviklingen divideret med antallet af vindinger af sekundærviklingen. Transformatorforholdet giver den ønskede ydeevne af transformeren og den tilsvarende spænding, der kræves af sekundærviklingen.
Hvis den sekundære spænding skal være lavere end den primære spænding - en step-down transformer - skal sekundærviklingen have færre vindinger end den primære og omvendt for en step-up transformer; når transformatorens forhold reducerer spændingen, øger det strømmen og omvendt. Derfor er spændings- og strømforholdet for en ideel transformer direkte relateret til transformationsforholdet.
Desværre er transformatorer ikke perfekte, i en rigtig transformer svarer spændings- eller strømforholdene muligvis ikke til transformatorens fysiske forhold på grund af forskellige elektriske tab, såsom i transformatorens jernkerne (hysterese og hvirvelstrømstab) og kobber. tab (på grund af modstanden af de primære og sekundære viklinger); derfor forsøger producenter at designe transformere for at minimere disse tab for maksimal effektivitet ved fuld belastning, effektkonvertering over 95 %, hvilket giver en forskel på højst 5 % fra transformatorspændingsforholdet/omdrejningsforholdet.
Weshine opfandt transformer-drejningsforholdstesten eller TTR-testen til målingSpændingsforholdstest af transformatorog bekræfter, at transformeren har det korrekte forhold mellem primære vindinger og sekundære vindinger. Korrekt brug af denne test kan hjælpe med at identificere trinkoblerens ydeevne, kortsluttede drejninger, åbne viklinger, forkerte viklingsforbindelser og andre fejl inde i transformere. Weshines serie af TTR-testere er robuste til at modstå de barske forhold, som nogle transformatorer tester i. Serien omfatter forskellige funktioner til at forenkle og fremskynde testning samt 3-fasede TTR-testere og PT- og CT TTR-testere.

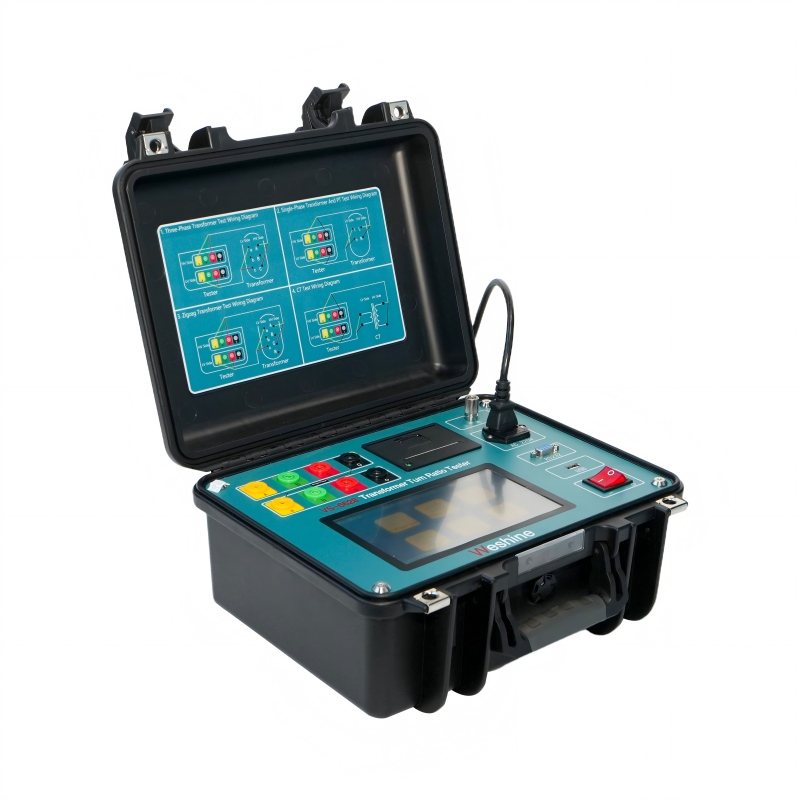

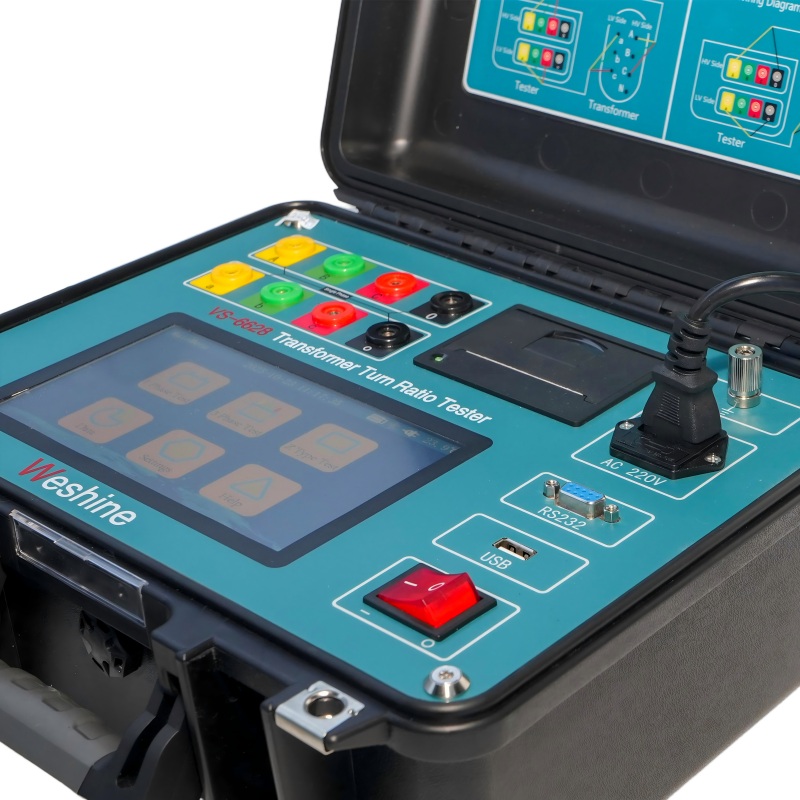

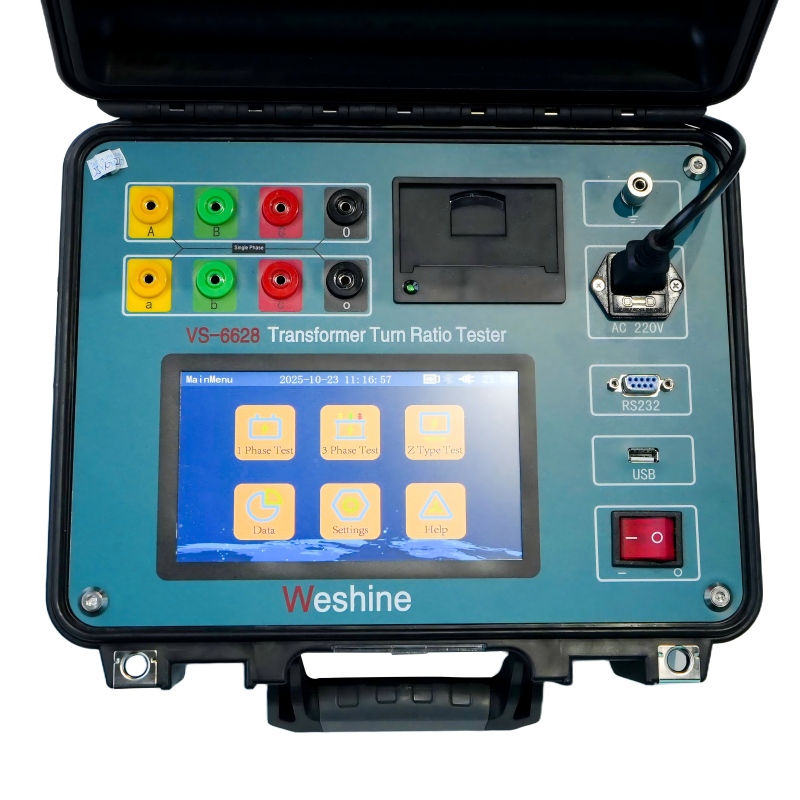

VS-6628-serien af trefasede transformator-omdrejningsforhold-testsæt er designet til at måle omdrejningsforholdet mellem strøm-, instrument- og distributionstransformere i en transformerstation eller et produktionsmiljø. Et robust og robust design gør disse instrumenter velegnede til brug i en række barske miljøer. Vores leads er specielt designet til at give den nødvendige fleksibilitet i koldt vejr.
Men da transformere er udsat for forskellige belastninger og ændringer, både elektriske og mekaniske, i løbet af deres levetid, skal det korrekte omdrejningsforhold for transformeren kontrolleres, før transformeren tages i brug og under forskellige vedligeholdelsesplaner, her er Transformer Turns Ratio Tester Derfor omfatter de drejningsforhold, der er målt ved hjælp af forskellige transformer drejningsforhold testsæt (TTR-enheder), tab, der typisk er til stede i transformere, hvilket resulterer i drejningsforhold, der afviger fra det fysiske antal drejninger, men afspejler de faktiske spændingsforhold, der forventes af fabrikanter og brugere, eller forholdet mellem en ægte transformerkrafttransformator.
PRODUKT INFORMATION |
|||
produktnavn |
TURNS RATIO TESTER TIL TEST Spændingsforhold Test af transformator |
||
Model nummer |
VS-6628 |
Testområde |
0,9 ~ 10.000 |
Nøjagtighed |
0,2 % |
Certifikater |
CE; EMC; LVD; ISO; |
Typisk anvendelse |
Tester drejningsforhold, faseforskydning og polaritet. |
||
Hjælper med at identificere |
|
||
Dimensioner |
345 x 295 x 175 mm |
Vægt |
5 kg |
Weshine har 8 års erfaring specifikt til at håndtere komplet udvalg af elektrisk udstyr. På nuværende tidspunkt har Weshine opfundet forskellige drejningsforholdstester til testSpændingsforholdstest af transformatorsom vist som form:
BESTILLINGSOPLYSNINGER TIL DRÆNINGSFORHOLDSTESTER TIL TESTSpændingsforholdstest af transformator |
|||||
Kat. Ingen. |
Testområde |
Nøjagtighed |
Løsning |
Dimensioner |
Vægt |
VS-6628 |
0,9 til 10.000 |
0,2 % |
0,0001 min |
345 x 295 x 175 |
5 |
VS-6629 |
0,9 til 10.000 |
0,1 % (0,9 til 500) 0,3 % (3000 til 10000) |
0.9ï½9.9999ï¼0.0001ï¼ 10ï½99.999ï¼0.001ï¼ 100ï½999.99ï¼0.01ï¼ 1000ï½9999.9ï¼0.1ï¼ 10000 og deroverï¼¼1ï¼ |
325 x 225 x 125 |
3.8 |
VS-6630 |
0,9 til 10.000 |
0,1 % (0,9 til 2000) 0,3 % (2000 til 10.000) |
0,0001 min |
360 x 280 x 160 |
6 |
VS-6628T |
0,8 til 10.000 |
0,1 % (0,8 til 3000) |
0,0001 min |
320 x 240 x 130 |
3 |
VS-6628A |
0,9 til 10.000 |
0,1 % (0,9 til 500) 0,3 % (3000 til 10000) |
0.9ï½9.9999ï¼0.0001ï¼ 10ï½99.999ï¼0.001ï¼ 100ï½999.99ï¼0.01ï¼ 1000ï½9999.9ï¼0.1ï¼ 10000 og deroverï¼¼1ï¼ |
246 x 156 x 62 |
1.7 |
Baseret på Supply Chain-problemer: Kontakt venligst din foretrukne autoriserede Weshine-distributør for aktuelle priser og leveringstider.
Vi tror altid på, at al vores virksomheds succes er direkte relateret til kvaliteten af de produkter, vi leverer. Drejeforholdstester til testSpændingsforholdstest af transformatoropfylde de højeste kvalitetskrav specificeret i ISO9001, ISO14000:14001 retningslinjer og vores strenge kvalitetskontrolsystem.
