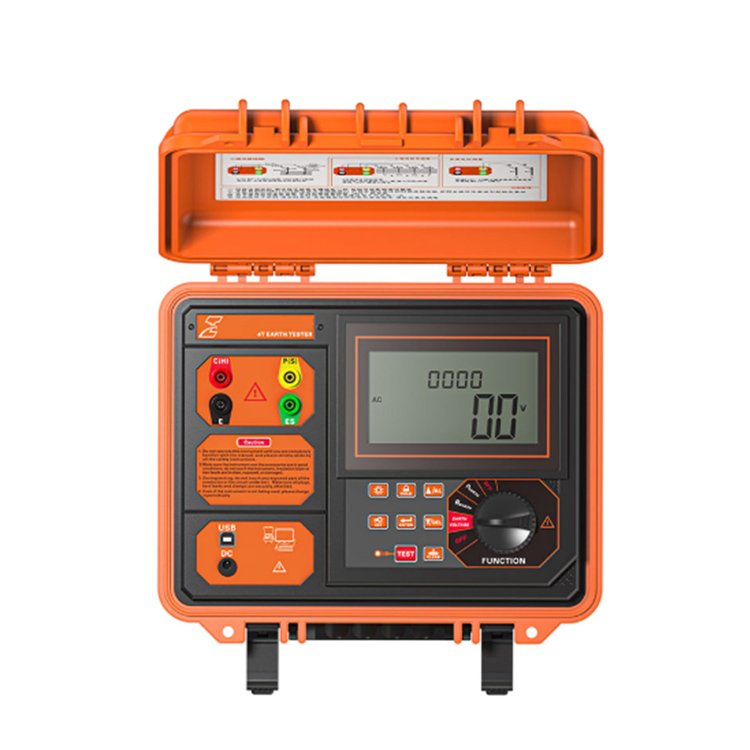

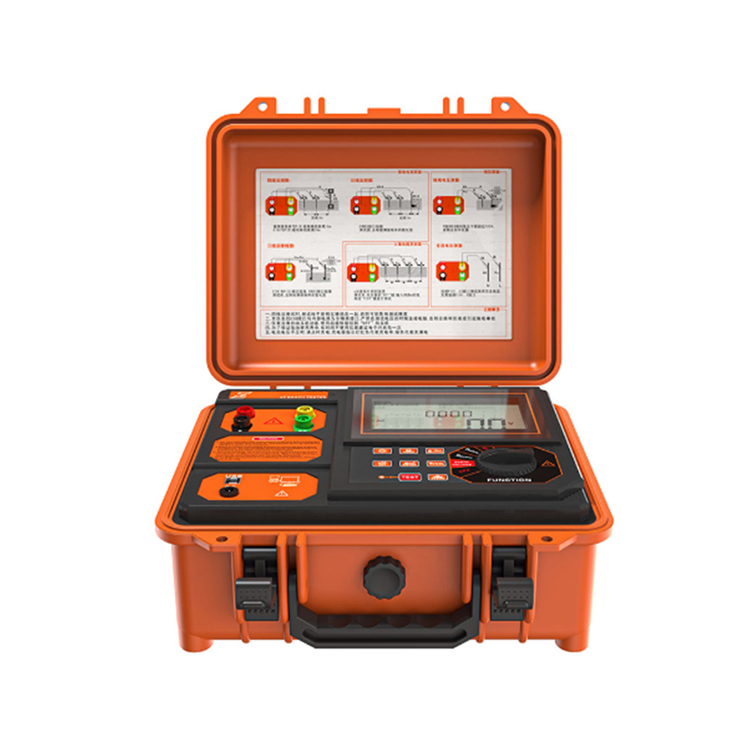

VS-3001 Digital Earth Resistance Tester

VS-3001 Jordingsmodstand og jordresistivitetstester er specielt designet og fremstillet til måling på stedet af jordingsmodstand, jordmodstand, jordingsspænding og AC-spænding i kombination med den nye lynbeskyttelsesstandard for jordingsmodstandstest. Teststrømmen er op til 20mA. Digital og mikrobehandlingsteknologi, præcisions 4-leder metode, 3-leder metode og simpel 2-leder metode til at måle jordingsmodstand, import FFT (Fast Fourier Transform) teknologi, AFC (Automatic Frequency Control) teknologi, automatisk identifikation af interferens og vælg målefrekvens, lav interferens Minimer påvirkningen og giv en mere nøjagtig jordmodstandsværdi. Den har en unik anti-interferensevne og miljøtilpasningsevne og har god konsistens af gentagne tests, hvilket sikrer høj præcision, høj stabilitet og høj pålidelighed af langtidsmålinger. Det er meget udbredt til måling af jordingsmodstand, jordresistivitet, jordingsspænding og vekselspænding af elektrisk strøm, telekommunikation, meteorologi, oliefelt, konstruktion, lynbeskyttelse og industrielt elektrisk udstyr.

VS-3001 jordingsmodstands- og jordresistivitetstester, også kendt som præcisionsjordingsmodstandstester, fire-tråds jordingsmodstandstester, to-tre-firetråds jordingsmodstandstester, jordmodstandstester, består af vært, datasoftware, testlinje, hjælpejordstænger, kommunikationslinjer, osv. Den specielle værtsværktøjskasse-type design, polypropylen, tilføj det specielle plastmateriale, værktøjskasse-design, polypropylen fyldstoffer til engangssprøjtestøbning, lav densitet, styrke, stivhed, hårdhed, slidstyrke, varmebestandighed, isoleringsydelse er mere overlegen, dens kasselegeme Den kan modstå et tryk på omkring 200 kg, hvilket sikrer høj præcision, høj stabilitet og høj pålidelighed i forskellige miljøtests. Værtens store LCD-display med baggrundsbelysning og søjlediagram er tydeligt med et blik. Samtidig kan den gemme 300 sæt data, og funktionerne til læsning af historiske data, visning, lagring, rapportering og udskrivning kan realiseres gennem datasoftware.

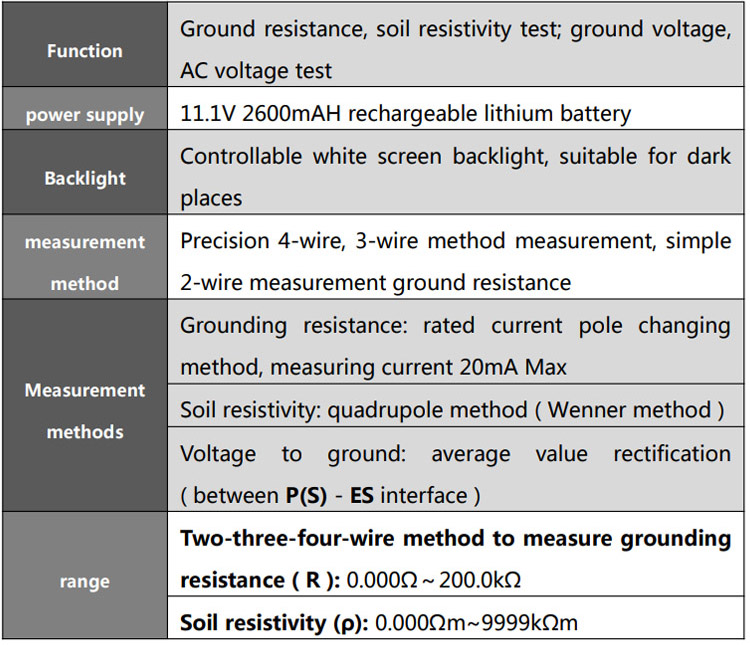

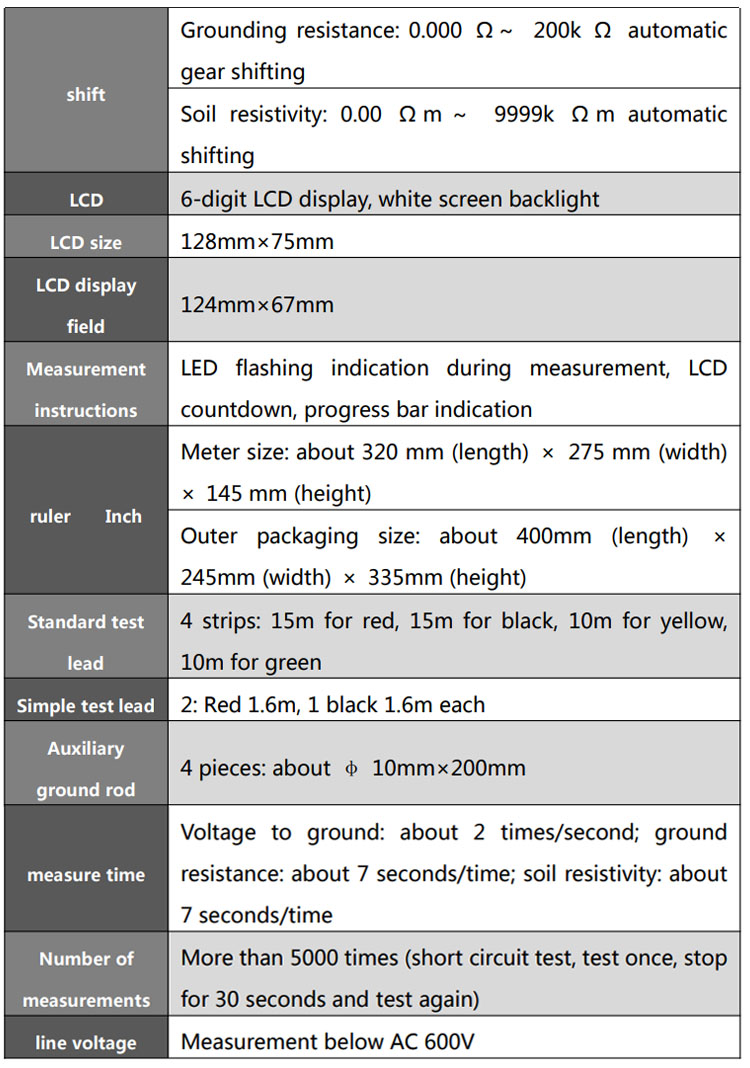

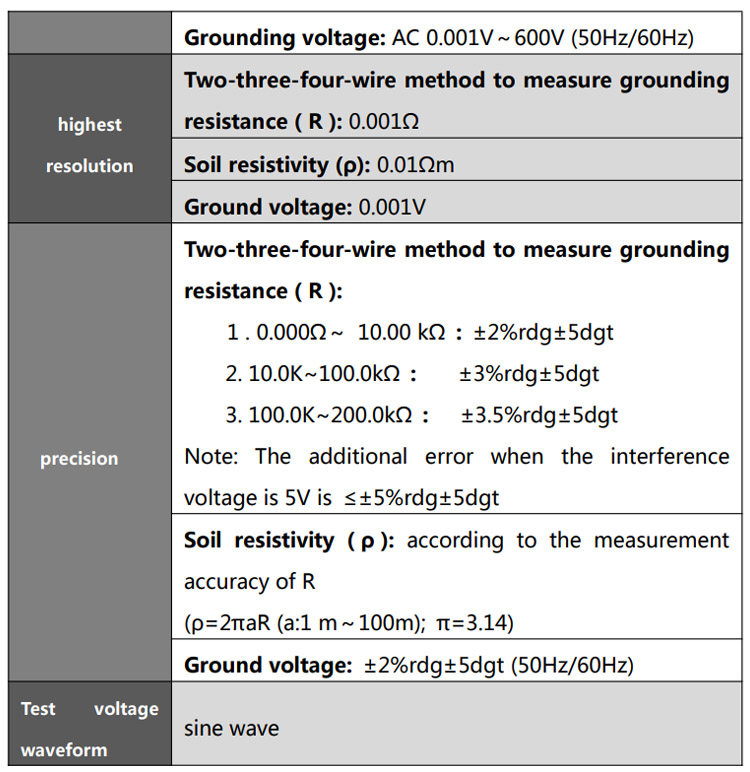

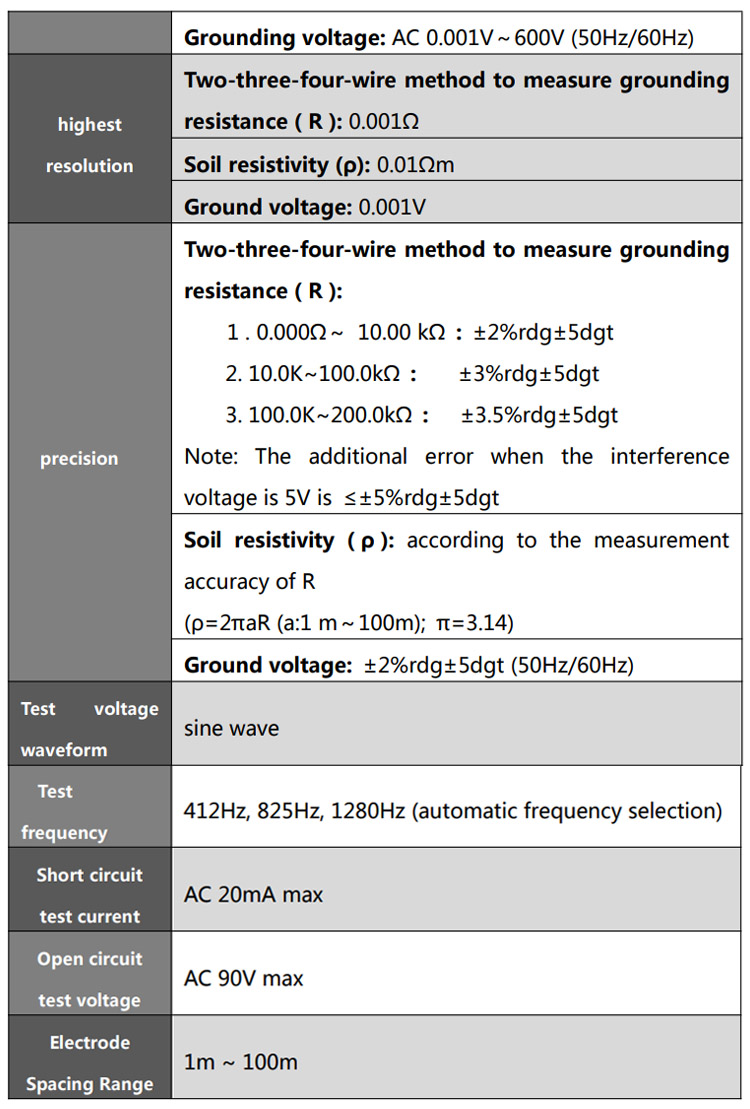

Tekniske specifikationer

Nøglefunktioner

Høj nøjagtighed og anti-interferens‌: Automatisk frekvensvalg (412Hz/825Hz/1280Hz) hjælper med at minimere interferens. Nøjagtighed i jordmodstandsmåling kan nå ±2%rdg±5dgt for området 0,000Ω–10,00kΩ.

Robust og bærbart design‌: Leveres i en basisstationsværktøjskasse i industriel kvalitet, der er klassificeret til at modstå 200 kg tryk. Den er let (basestation 2,7 kg) og velegnet til markbrug.

Bredt måleområde‌: Jordmodstand: 0,000Ω–200 kΩ; Jordresistivitet: 0,00 Ω·m–9999 kΩ·m; Jording/AC-spænding: 0,001–600,0 V.

Brugervenlig betjening‌: Stor LCD med baggrundsbelysning, teststatuslinje, nedtællingsindikator og intuitive funktionsvælger/knapper. Den kan automatisk registrere interferens (Støjadvarsel >5V) og overbelastningsforhold (OL-display).

Data Management‌: Gemmer op til 300 sæt data. Data kan opbevares, gennemgås, slettes på enheden og overføres via ‌RS232/USB til en pc‌ ved hjælp af medfølgende software til rapportering og udskrivning.

Sikkerhedsoverholdelse‌: Opfylder IEC61010-1 (CAT III 300V, CAT IV 150V), med overbelastningsbeskyttelse og klare sikkerhedsadvarsler vedrørende isolation, spændingsgrænser (må ikke overstige 600V) og korrekt drift.

Ansøgninger

VS-3001 er meget udbredt på tværs af industrier, der kræver pålidelig jordforbindelsestest og jordanalyse, herunder:

Elektroteknik - Test

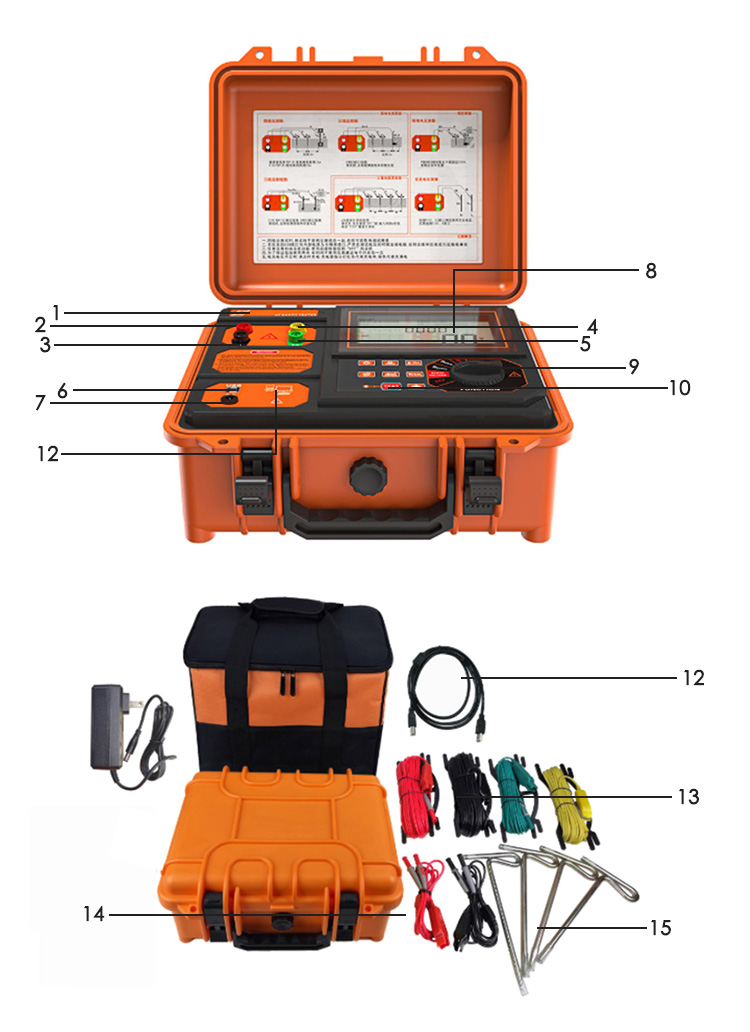

Struktur

1: Produktmodelplacering

2: C(H) interface: strømpol

3: E grænseflade: jordpol

4: P(S) interface: spændingspol

5: ES-grænseflade

6: USB-interface

7: Opladningsport

8: LCD

9: Funktion gearknap

10: Nøgleområde

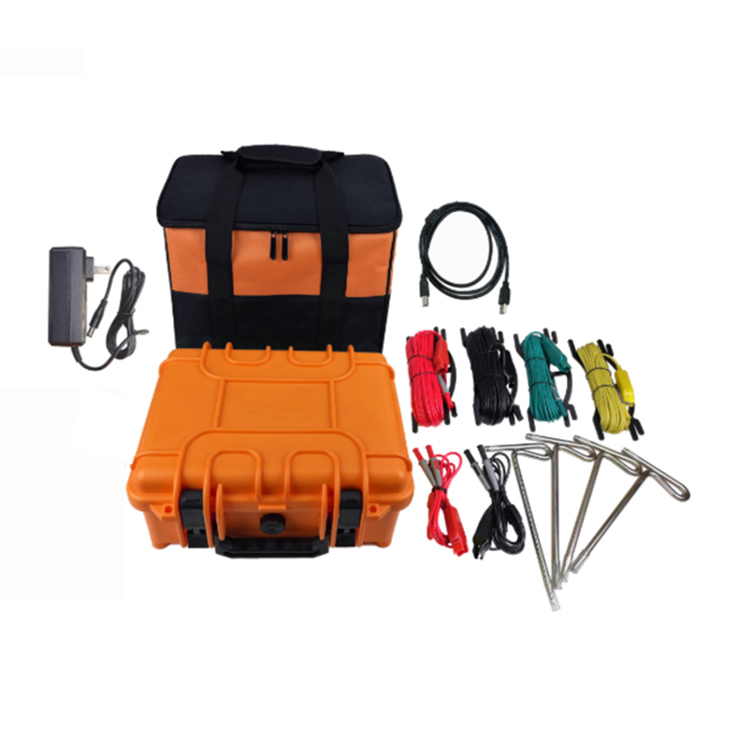

11: USB-datakabel

12: S480 meter

13: 4 standard testlinjer

14: 2 simple testlinjer

15: Hjælpejordstang

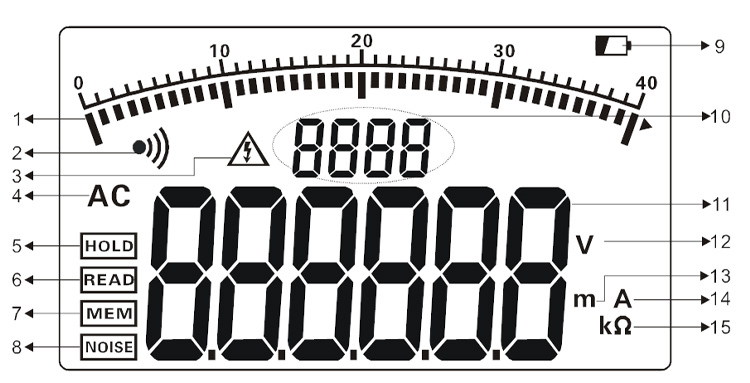

1. Test statuslinjediagram (vis teststatus, dynamisk visning)

2. Alarmindikator (vises, når alarmfunktionen er aktiveret, og blinker, når alarmtærsklen overskrides)

3. Overspændingsindikation (vises, når den testede spænding overstiger 30V, minde om at være opmærksom på sikkerheden)

4. kommunikationsinstruktioner

5. Datahold-indikation (vises, når der trykkes på HOLD-tasten for at holde data)

6. Datagennemgang instruktion (vises, når du trykker længe på HOLD-knappen i 3 sekunder for at gå ind i datagennemgang)

7. Datalagringsindikation (vises, når dataene er gemt, mens data holdes ved at trykke på HOLD-tasten)

8. Interferenssignalindikation (vises, når interferensspændingen overstiger 5V)

9. Indikator for lavt batteri

10. Angivelse af antallet af lagrede datagrupper

11. Testdata

12. Spændingsenhedssymbol

13. Symbol for længdeenhed

14. Symbol for aktuel enhed

15. Symbol for modstandsenhed

Virksomheden er ikke ansvarlig for andre tab forårsaget af misbrug.

Indholdet af denne brugervejledning bør ikke bruges som en grund til at bruge produktet til et særligt formål.
