Viklemodstandstest af transformer

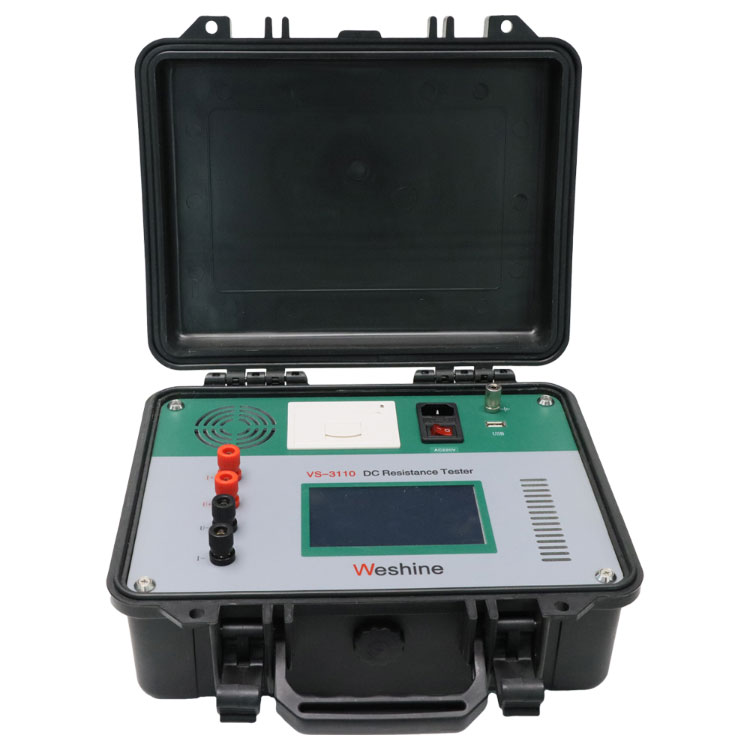

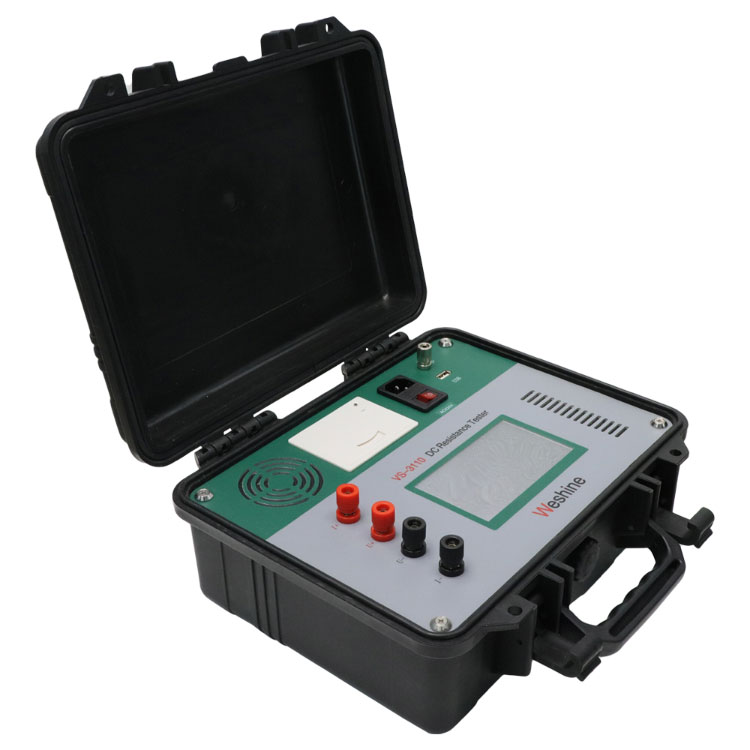

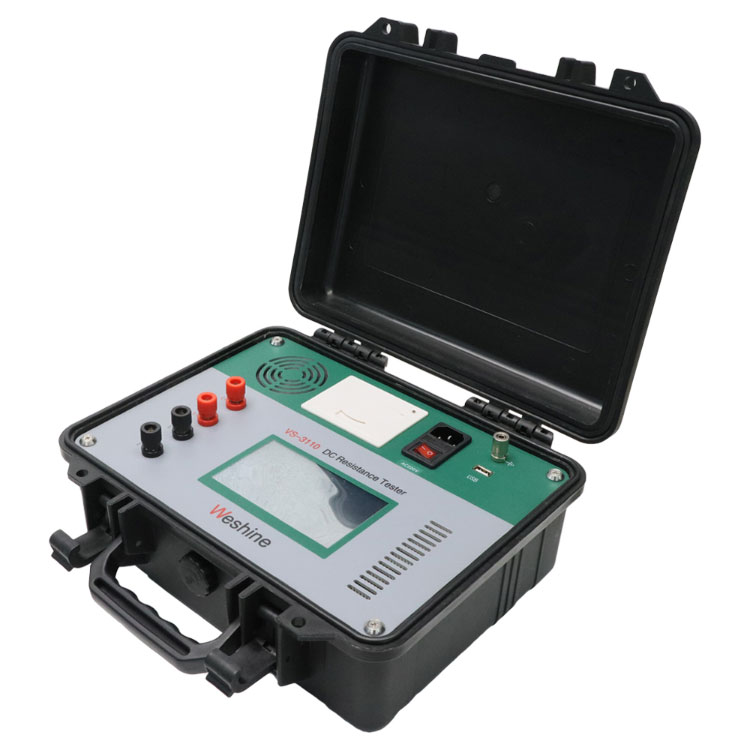

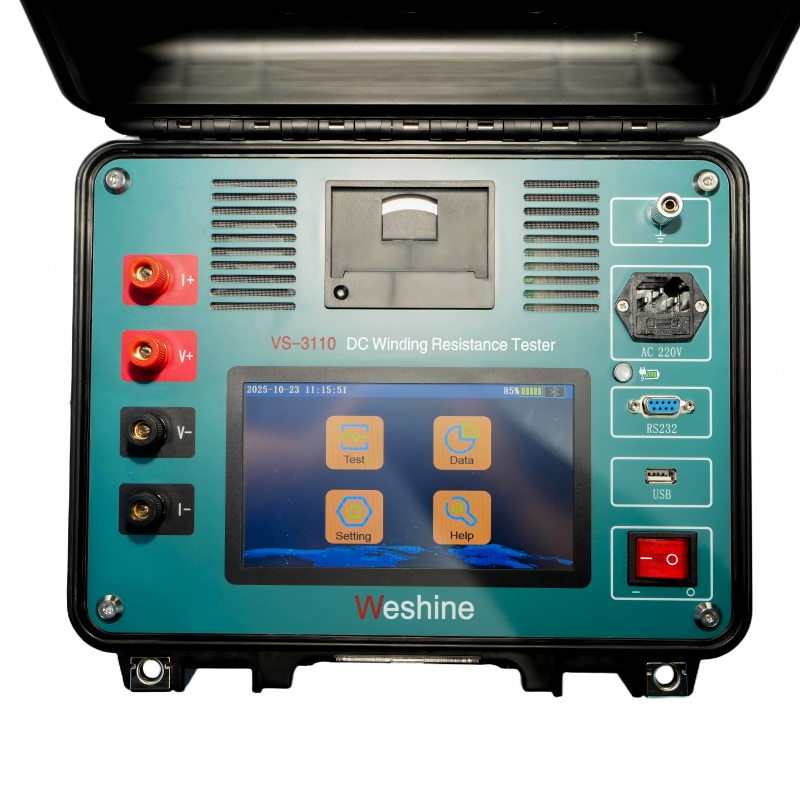

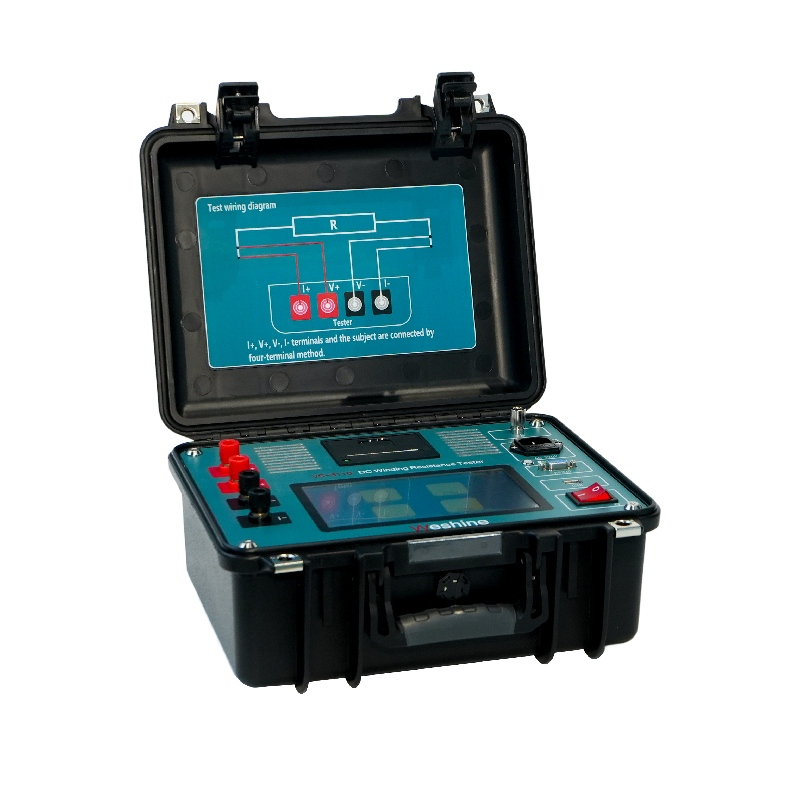

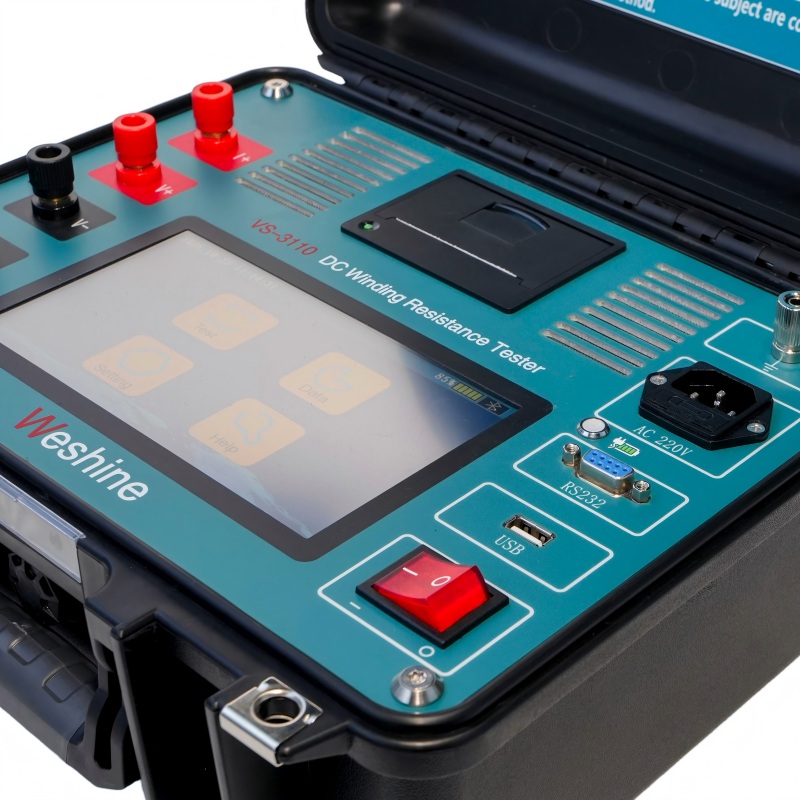

Weshine, en professionel producent i Kina, leverer VS-3110 Transformer Winding Resistance Tester er et professionelt elektrisk testinstrument designet til nøjagtig test af transformerviklingsmodstand. Også kendt som en Transformer DC Resistance Tester eller Transformer Ohmmeter, er dette instrument udviklet til at måle modstanden af ​​forskellige magnetiske viklinger og elektriske forbindelser med lav modstand.

Transformatorviklingsmodstandstesten er en vigtig diagnostisk metode, der bruges til at verificere den elektriske tilstand af transformatorviklinger, kontrollere interne forbindelser og evaluere integriteten af ​​trinkoblere. Ved nøjagtigt at måle DC-modstandsværdier kan ingeniører identificere potentielle problemer relateret til viklingsforbindelser og lederforhold under transformatorfremstilling, installation, idriftsættelse og vedligeholdelse.

Hvorfor er test af transformatorviklingsmodstand vigtig?

Transformatorviklingsmodstandstest er en af ​​de vigtigste rutinemæssige elektriske test, der bruges til at verificere viklingsintegritet, detektere løse forbindelser, identificere trinkoblerdefekter og evaluere lederbetingelser.

Ved at sammenligne modstandsværdier mellem faser og historiske vedligeholdelsesregistreringer kan ingeniører identificere abnormiteter, før de udvikler sig til transformatorfejl.

Typiske problemer opdaget omfatter:

Løse viklingsforbindelser

Beskadigede trinkoblere

Dårlige loddede samlinger

Forkortede snoede sving

Ældrende konduktører

Høj kontaktmodstand

Nøglefunktioner

1. Nøjagtig måling af transformatorviklingsmodstand

VS-3110 er specielt designet til præcis DC-modstandsmåling af transformerviklinger. Med et testområde på 200 μΩ til 50 kΩ og en målenøjagtighed på ±0,2 % giver den pålidelige modstandsdata til transformerinspektion og vedligeholdelse.

2. 10 A test strømudgang

Instrumentet giver en maksimal udgangsstrøm på 10 A, hvilket muliggør stabil modstandsmåling til transformerviklingsapplikationer.

Den passende teststrøm hjælper med at opnå nøjagtige modstandsværdier og understøtter effektive testprocedurer for forskellige typer elektriske viklinger.

3. Måling af dobbelt potentiale input

Den dobbelte potentiale input-funktion gør det muligt for testeren at måle:

To primære viklinger

To sekundære viklinger

En primærvikling og en sekundærvikling

Dette design forbedrer testeffektiviteten ved at aktivere samtidige målefunktioner.

4. Dobbelt aflæsning og dobbelt injektionsfunktion

Funktionen med dobbelt aflæsning og dobbelt indsprøjtning giver en praktisk testmetode for ingeniører, der skal udføre målinger af viklingsmodstand effektivt.

Det hjælper med at forbedre felttestningsproduktiviteten, samtidig med at målenøjagtigheden bevares.

10 En transformermodstandstester til viklingsmodstand Test af transformer

10 A Transformer Resistance Tester, også kaldet Transformer DC Resistance Tester eller Transformer Ohmmeter, lavet til vikling modstandstest af transformer, er en linjebetjent, feltbærbar instrument specielt designet til sikkert og præcist at måle modstand af alle typer magnetiske viklinger. Det tester transformere, roterende motorviklinger, shuntreaktorer og lavmodstandsmålinger af forbindelser, kontakter og styrekredsløb.

Det dobbelte potentiale input kan måle modstand af to primærviklinger, to sekundære viklinger eller en primær og en sekundær vikling på samme tid. Denne dobbeltlæsning og dobbeltindsprøjtning funktion er en effektiv måde at gennemføre testen i tide.

Weshine®Viklemodstandstest af transformerParameter (Specifikation)

Typisk anvendelse

Formålet med Weshine®  Viklemodstandstest af transformerer:

-Tjek integriteten af ​​transformerviklingen

-Kontroller integriteten af trinkobleren (hvis enhver)

-Tjek interne forbindelser

-Beregn ledertabet forårsaget af DC modstand (p=I²R)

Specifikationen af hver transformer vil bestemmes gennem typetest, rutinetest, specialtest og andre tests.

Valg

Weshine har specifikt 8 års erfaring for at handle med komplet udvalg af elektrisk udstyr. På nuværende tidspunkt har Weshine opfundet forskellige Transformer Resistance Tester som vist som form:

Baseret på Supply Chain-problemer: Please kontakt din foretrukne autoriserede Weshine-distributør for aktuelle priser og gennemløbstider.

Kvalitetscertifikater

Vi tror altid, at alle succes vores virksomhed er direkte relateret til kvaliteten af de produkter, vi leverer. Vinding modstandstest af transformer opfylder de højeste kvalitetskrav specificeret i ISO9001, ISO14000:14001 retningslinjer og vores strenge kvalitetskontrolsystem.
