Ultra lavfrekvent højspændingsgenerator

Som en professionel producent i Kina vil Weishine gerne give dig højkvalitets Ultra Low Frequency High Voltage Generator, som er designet til AC-modstandstest af elektrisk isolering, hvor konventionelt strømfrekvenstestudstyr ville kræve for stor kapacitet. Ved forebyggende isolationstest er højspændingsmodstandstest en af ​​de vigtigste metoder til at verificere, om udstyrsisolering sikkert kan modstå den specificerede testspænding. For testobjekter med stor kapacitet, såsom XLPE-strømkabler, strømkondensatorer, store generatorer og motorer, kræver 50 Hz AC-modstandstest ofte en stor testtransformator eller resonanstestsæt. Et 0,1 Hz ultra-lavfrekvent testsystem reducerer den nødvendige testeffektkapacitet og gør felttestning mere praktisk. Kompakt og bærbart design sænker de samlede indkøbsomkostninger for feltingeniørteams.

Testenheden genererer kontrolleret ultra-lavfrekvent AC højspænding. De tilgængelige udgangsfrekvenser er 0,1 Hz, 0,05 Hz, 0,02 Hz og 0,01 Hz. Den lavere frekvens gør det muligt for instrumentet at teste større kapacitive belastninger, mens testudstyrets størrelse og strømbehov holdes håndterbart. Ifølge manualen er systemet særligt velegnet til elektrisk udstyr med stor ækvivalent kapacitans, herunder strømkabler, kondensatorer, mellemstore og store generatorer og motorer.

Produktkomponenter

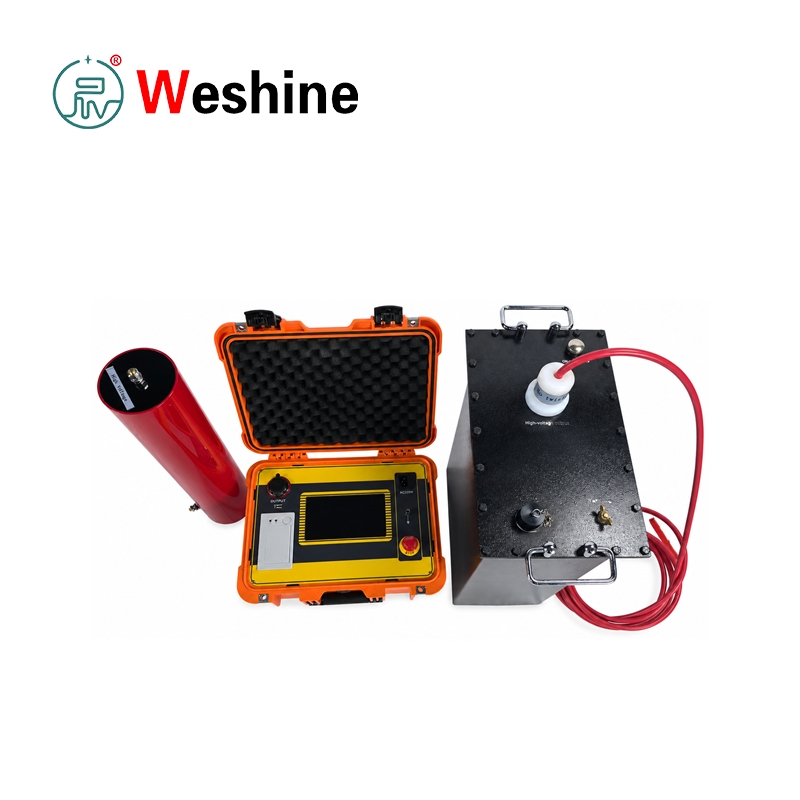

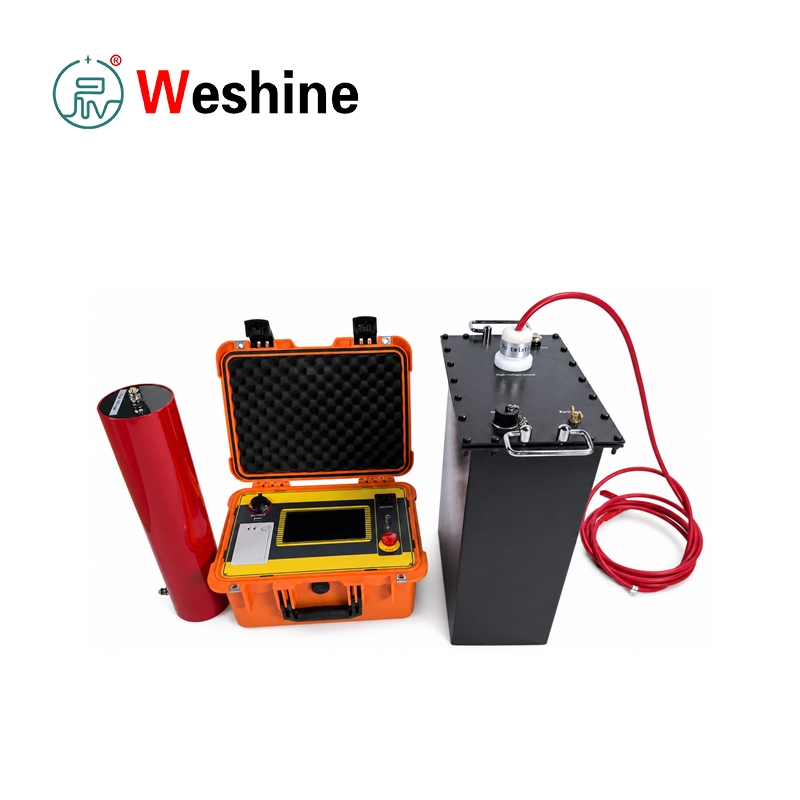

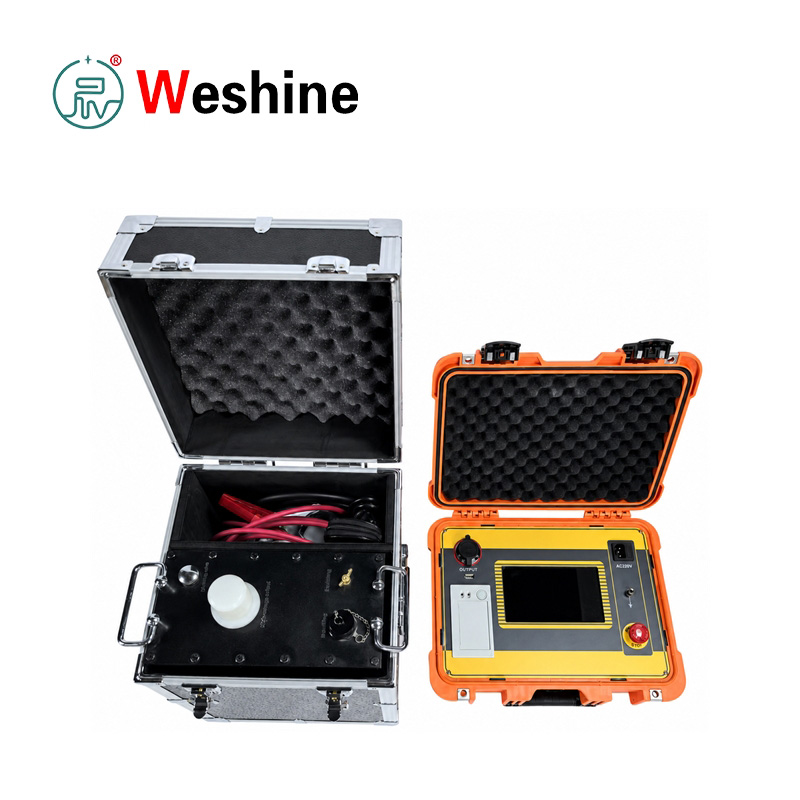

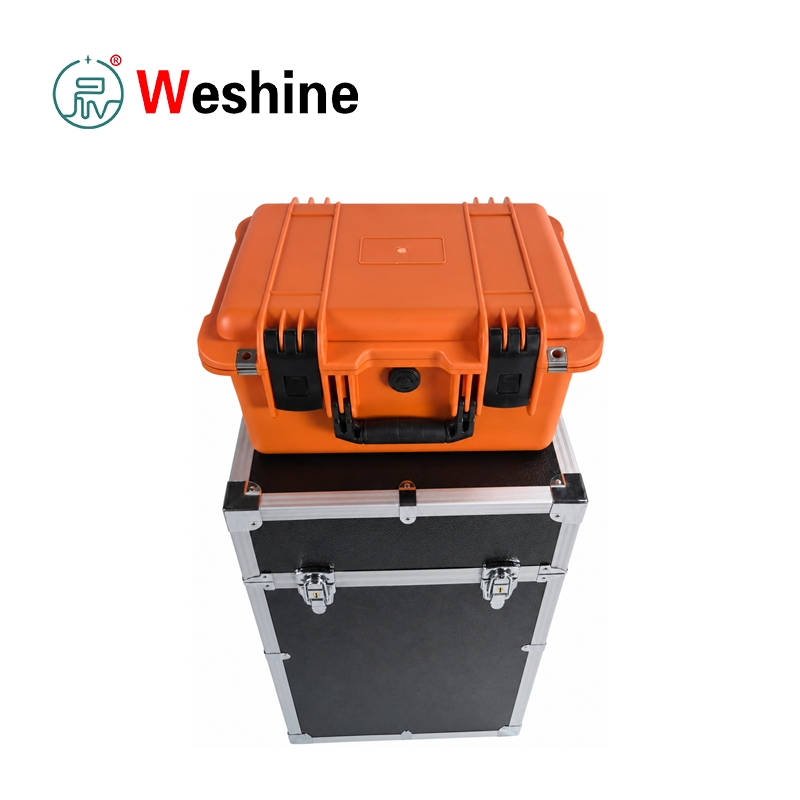

Systemet består af to hoveddele: en controller og en højspændingsbooster.

Controlleren inkluderer en 7-tommer kapacitiv berøringsskærm, strømafbryder, AC 220 V-indgang, jordforbindelse, USB-kommunikationsport, printer og nødstopknap.

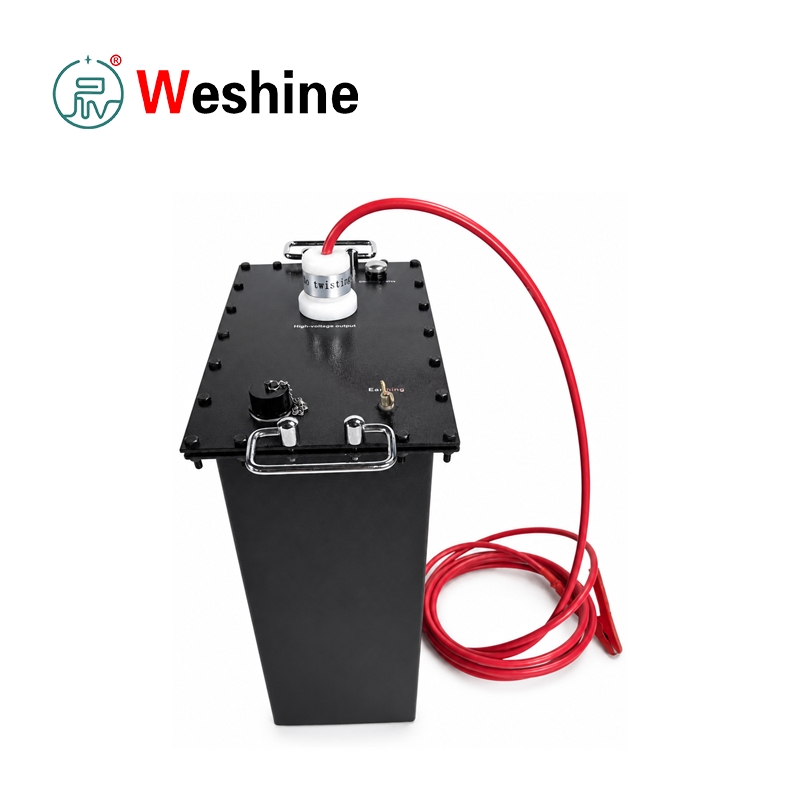

Boosteren producerer højspændingsudgangen og er forbundet til controlleren via det medfølgende lavspændingskontrolkabel. Højspændingsudgangen tilsluttes testobjektet ved hjælp af det medfølgende højspændingskabel og jordtilbehør.

Betjeningen er automatiseret

Efter ledningsføring indstiller brugeren udgangsfrekvens, testvarighed, testspænding, højspændingssideoverstrømsgrænse og overspændingsgrænse på berøringsskærmen. Når testen starter, udfører instrumentet selvkontrol af belastningen, automatisk spændingsstigning, konstant amplitude output, timing, normal nedlukning og automatisk afladning. Instrumentet kan stoppe ved timer eller ved manuel stop. Det giver også unormal nedlukningsbeskyttelse gennem overspændings- og overstrømsbeskyttelse.

Denne ultralavfrekvente højspændingsgenerator anvender højspændings- og lavspændings-lukket-sløjfe negativ feedback-kontrol. Manualen angiver, at udgangen ikke producerer kapacitiv stigningseffekt. Flere beskyttelsesfunktioner omfatter overspændingsbeskyttelse, overstrømsbeskyttelse på højspændingssiden og overstrømsbeskyttelse på lavspændingssiden, med beskyttelseshandlingstid på ikke mere end 10 ms. Regulatoren og højspændingsgeneratoren er forbundet gennem lavspændingsstyring, og optisk styring bruges til sikrere drift. Holdbart hardwaredesign, lang levetid til langsigtet projektbrug og gentagne tests.

Testresultater kan udskrives direkte som en testrapport. Historiske data gemmes automatisk efter normalt timerstop, manuelt stop, overspændingsbeskyttelsesstop eller overstrømsbeskyttelsesstop. Instrumentet kan gemme op til 64 måleposter; Ældre poster slettes automatisk, når lagergrænsen overskrides. Systemet understøtter også indstilling af dato og klokkeslæt, kinesisk og engelsk grænsefladeskift, automatisk lagring, automatisk udskrivning og USB-kommunikation med øverste ledelsessoftware.

Testudstyret overholder DL/T 849.4-2004, generelle tekniske betingelser for ultra-lavfrekvente højspændingsgeneratorer. Manualen henviser også til 0,1 Hz VLF-testmetoden for 35 kV og derunder XLPE-isolerede strømkabler. Ved brug i marken må testobjektets kapacitans ikke overstige den nominelle kapacitive belastning for den valgte instrumentkonfiguration. Hvis testobjektets kapacitans er lavere end 0,05 μF, kan en ekstra 0,05 μF kondensator tilsluttes parallelt for at understøtte normal udgang.

Produktparameter

Produktguide

Arbejdsprincip for VLF-testenhed

Den bærbare VLF-testenhed fungerer ved at erstatte en 50 Hz effekt-frekvensmodstandstest med en ultra-lavfrekvent AC-test.

For kapacitive testobjekter er strømmen proportional med frekvens, kapacitans og spænding. Ved at reducere frekvensen til 0,1 Hz eller lavere, reduceres den nødvendige testeffektkapacitet kraftigt, mens det praktiske formål med AC-isoleringsmodstandstest bevares.

Udstyrstilslutning før test

Før du tester, tilslut:

i henhold til ledningsdiagrammet i manualen.

Jordterminalen skal være forbundet til jord. AC-indgangen er tilsluttet en 220 V, 50 Hz strømkilde.

Hvis der anvendes en bærbar generator, skal generatorens udgangsspænding og frekvens være stabil.

Parameterindstilling og testforberedelse

Tænd for controlleren og gå ind i parameterindstillingsskærmen.

Indstil følgende parametre:

Tilgængelige frekvenser inkluderer:

Testvarigheden kan indstilles fra 0 til 99 minutter.

Spændings- og strømværdier vist af instrumentet er spidsværdier.

Automatisk testproces

Når du har trykket på Start, udfører instrumentet selvkontrol.

Testprocessen omfatter:

1. Indlæs selvtjek
2. Automatisk spændingsstigning
3. Konstant-amplitude output
4. Tåler timing
5. Automatisk nedlukning og afladning

Hvis der ikke registreres nogen belastning, viser controlleren en advarsel om ingen belastning.

Efter at have nået den indstillede spænding, opretholder instrumentet konstant amplitude output og starter modstå timing-processen.

Når den indstillede tid er nået, stopper systemet højspændingsudgangen og aflader automatisk testobjektet.

Nedlukningstilstande og datastyring

Instrumentet understøtter:

Normal nedlukning

Unormal nedlukning

I hver nedlukningstilstand gemmes testdataene som historiske data.

Brugere kan:

Guide til kabeltestning

Til kabeltest:

1. Afbryd alt elektrisk udstyr, der er tilsluttet kablet, før test.
2. Mål isolationsmodstanden med et megohmmeter.
3. Udfør kun VLF-modstandstest efter isoleringskontrollen er acceptabel.

Manualen specificerer:

Testvarighed:

Vejledning til test af synkronmotorer

Til synkronmotortestning anbefaler manualen fase-for-fase test.

Testmetode:

Testtiden er generelt den samme som effekt-frekvensmodstandstest, almindeligvis:

Under testning skal operatører observere:

Sikkerhedsudledning efter test

Efter nedlukning skal du bruge udledningsstangen til at aflade testobjektet helt, før du fjerner kabler.

Dette trin er vigtigt, især for kapacitivt udstyr som:

Funktioner

1．Understøtter 0,1 Hz ultra-lavfrekvent AC-modstandstest.

2．Understøtter 0,05 Hz, 0,02 Hz og 0,01 Hz udgangsfrekvensvalg.

3. Giver automatisk spændingsstigning, konstant amplitude output, timing, nedlukning og afladning.

4. Måler og viser højspændingsoutput og teststrøm som spidsværdier.

5. Giver overspændingsbeskyttelse til højspændingsudgangen.

6. Giver overstrømsbeskyttelse på højspændingssiden og lavspændingssiden.

7．Afbryder automatisk output, når spænding eller strøm overstiger den indstillede grænse.

8. Beskyttelseshandlingstid ikke mere end 10 ms.

9. Giver 7-tommer kapacitiv berøringsskærmbetjening.

10． Viser testdata og outputbølgeform på berøringsskærmen.

11. Inkluderer automatisk lagring af historiske data for op til 64 poster.

12．Indeholder indbygget printer til udskrivning af testrapporter.

13．Understøtter USB-kommunikation med øverste ledelsessoftware.

14. Inkluderer kinesisk og engelsk grænsefladeskift.

15． Giver lukket sløjfe højspændings- og lavspændings negativ feedbackkontrol.

16．Understøtter AC-modstandstest af testobjekter med stor kapacitans.

17. Inkluderer afladningsstang og jordingskabel for sikker afladning efter test.

18．Indeholder nødstopknap på controlleren.

19. Understøtter indendørs og udendørs drift.

20. Inkluderer kompensationskondensator til testobjekter med lille kapacitet.

Applikationsscenarier

Power Utilities

Strømforsyningsselskaber bruger VLF-testudstyret til at modstå test af mellemspændingskabler, store motorer, generatorer, kondensatorer og andet elektrisk udstyr med stor kapacitans under forebyggende vedligeholdelse og accepttest.

Transformer fabrikanter

Transformatorer og producenter af elektrisk udstyr kan bruge testsættet i testområder, hvor isoleringssystemer med stor kapacitans kræver AC-modstandsverifikation ved reduceret frekvens.

Kraftværker

Kraftværker bruger instrumentet til at modstå test af generatorstatorviklinger, store motorer, stationsservicekabler og relaterede isoleringssystemer under idriftsættelse, eftersyn og rutinemæssig vedligeholdelse.

Jernbaner

Jernbanestrømforsyningssystemer bruger mellemspændingskabler og roterende udstyr. Testenheden understøtter feltmodstandstest under planlagte vedligeholdelsesudfald.

Industrianlæg

Industrielle faciliteter såsom minedrift, petrokemiske, stål- og produktionsanlæg kan bruge instrumentet til kabel- og motorisolering, der modstår test i kraftdistributionssystemer.

Universiteter

Universiteter og træningscentre kan bruge systemet til at undervise i VLF-modstå testprincipper, kapacitiv strømberegning, kabeltestprocedurer og højspændingssikkerhedspraksis.

Testlaboratorier

Højspændingslaboratorier kan stole på Ultra Low Frequency High Voltage Generator til AC-modstandstest af kapacitive testobjekter, kabelprøver, motorer og isoleringssystemer, der kræver kontrolleret ultra-lavfrekvent spænding.

Kabelvedligeholdelse

Kabelvedligeholdelsesteams bruger testenheden til XLPE-kabelaccepttest, forebyggende test, fejlopfølgningstjek og isoleringsverifikation efter installation eller reparation.

Ansøgninger

1．0,1 Hz VLF AC modstår test.

2．XLPE-strømkabel modstår test.

3．35 kV og derunder kabelisolationstest.

4. Strømkondensator modstår test.

5. Medium og stor generatorisoleringstest.

6. Motorstatorvikling modstår test.

7. Kabeloverdragelsestest.

8. Kabelforebyggende vedligeholdelsestest.

9. Verifikation af udstyrsisolering med stor kapacitans.

10. Felt AC modstår test med reduceret testeffektkapacitet.

11. Automatisk timet højspændingstest.

12. Overspænding og overstrøm beskyttet modstår test.

13. Opbevaring af historiske testposter.

14. Generering af udskrevne testrapporter.

15. Screening af isoleringstilstand før spænding.

Kundesag

Branche: Kabelvedligeholdelsesentreprenør.

Problem: En vedligeholdelsesentreprenør skulle udføre accepttest på et nyligt installeret mellemspændings-XLPE-kabel. Konventionelt strøm-frekvens AC-modstandsudstyr var vanskeligt at transportere og krævede højere strømkapacitet på grund af kabelkapacitansen. Holdet havde brug for en bærbar AC-modstandsløsning, der var egnet til feltkabeltest.

Testproces: Teknikerne frakoblede alt udstyr forbundet til kablet og kontrollerede først hver fase med et megohmmeter. Efter at have bekræftet acceptabel isolationsmodstand, tilsluttede de controlleren, boosteren, højspændingsudgangskabel, jordingskabel og udledningsstang i henhold til testledningerne. Testspændingen blev indstillet i henhold til kabelfasespændingen, og overstrømsværdien blev beregnet ud fra kabelkapacitansen, testfrekvensen og spændingen. Holdet valgte 0,1 Hz output, indstillede den nødvendige testvarighed og startede automatisk spændingsstigning.

Resultat: Instrumentet gennemførte automatisk spændingsstigning, konstant-amplitude output, timing, nedlukning og afladning. Der blev ikke observeret nogen destruktiv udladning, unormal lyd, røg, lugt, ustabil spænding eller unormal strøm under modståelsesperioden. Testdataene blev gemt og udskrevet til projektjournalen.

Fordele: Entreprenøren gennemførte kabel AC-modstandstesten med et mindre og mere praktisk feltsystem. Automatisk beskyttelse, timing, udledning, opbevaring og udskrivning hjalp med at reducere manuel betjening og forbedret testdokumentation.

FAQ

Hvad bruges ultra-lavfrekvent højspændingsgenerator til? Det bruges til VLF AC-modstandstest af elektrisk udstyr med stor kapacitans, især strømkabler, strømkondensatorer, generatorer og motorer.

Hvorfor bruge 0,1 Hz VLF-test i stedet for 50 Hz AC-modstandstest? Testobjekter med stor kapacitans kræver høj strøm ved 50 Hz. Reduktion af testfrekvensen til 0,1 Hz reducerer i høj grad den nødvendige testkapacitet, hvilket gør felt AC-modstandstest mere praktisk.

Hvilke udgangsfrekvenser er tilgængelige? Testenheden understøtter 0,1 Hz, 0,05 Hz, 0,02 Hz og 0,01 Hz udgangsfrekvensindstillinger.

Hvad er den maksimale kapacitive belastning? Den maksimale belastning er 0,5 μF ved 0,1 Hz, 1,1 μF ved 0,05 Hz, 2,2 μF ved 0,02 Hz og 5,5 μF ved 0,01 Hz.

Hvilke beskyttelsesfunktioner er inkluderet? Instrumentet omfatter overspændingsbeskyttelse, overstrømsbeskyttelse på højspændingssiden, overstrømsbeskyttelse på lavspændingssiden, nødstop og automatisk afladning efter nedlukning.

Kan testsættet udskrive testrapporter? Ja. Den indbyggede printer kan udskrive de aktuelle testdata og historiske data vist på skærmen.

Hvor mange historiske optegnelser kan gemmes? Instrumentet kan gemme op til 64 historiske testposter. Optegnelser, der er ældre end de seneste 64, slettes automatisk.

Hvilke sikkerhedsforanstaltninger er nødvendige efter test? Efter nedlukning skal du bruge udledningsstangen til at aflade testobjektet helt, før du fjerner kabler. Højspændingstest bør kun udføres af uddannet personale, der følger højspændingssikkerhedsprocedurer.

Weshine fordele

Weshine Electric leverer elektrisk testudstyr til elselskaber, entreprenører, industrianlæg, laboratorier og kabelvedligeholdelsesteams. Til VLF-modstandstest fokuserer Weshine på praktisk feltdrift, stabil højspændingsudgang, automatisk beskyttelse, komplet tilbehør og tydelig testdokumentation. Instrumenter leveres med fabriksinspektionsjournaler og betjeningsvejledning for at understøtte pålidelig brug efter levering.

Weshine kan hjælpe kunder med modelvalg, kabeltestspændingsindstilling, belastningskapacitansevaluering og tilpassede testkrav. Hvis du søger stabilt, langsigtet testudstyr, kan vores Ultra-Low Frequency High Voltage Generator fuldt ud opfylde dine forskellige testkrav på stedet. Med ingeniørerfaring, kvalitetskontrol, teknisk support, pålidelige testløsninger og international service hjælper Weshine brugere med at udføre kabel- og isolationstest med stor kapacitans effektivt og sikkert. Hurtig global logistik, flere betalingsmuligheder for oversøiske bulkkøbere.
