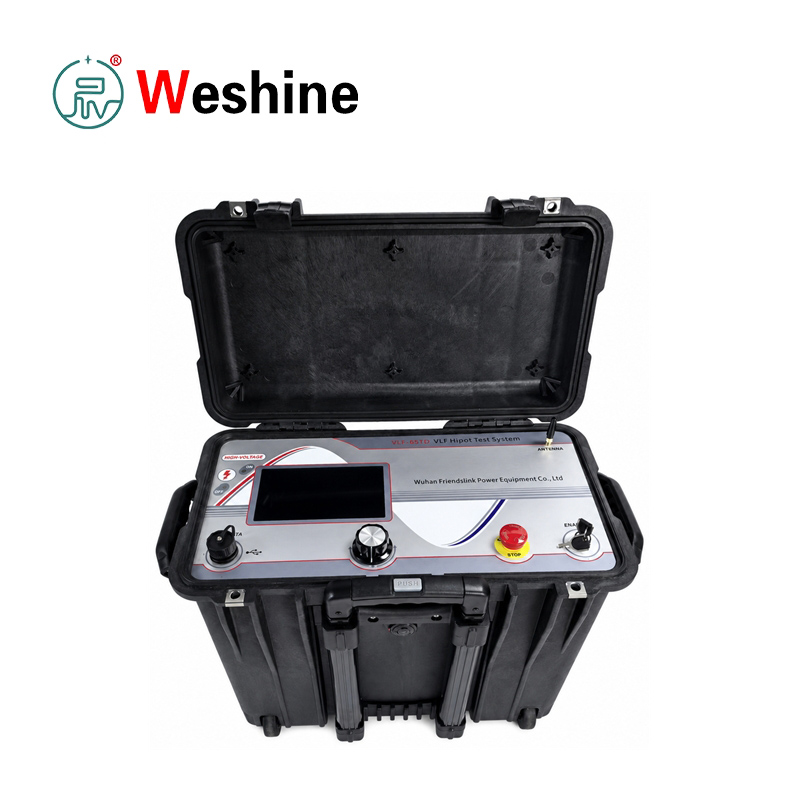

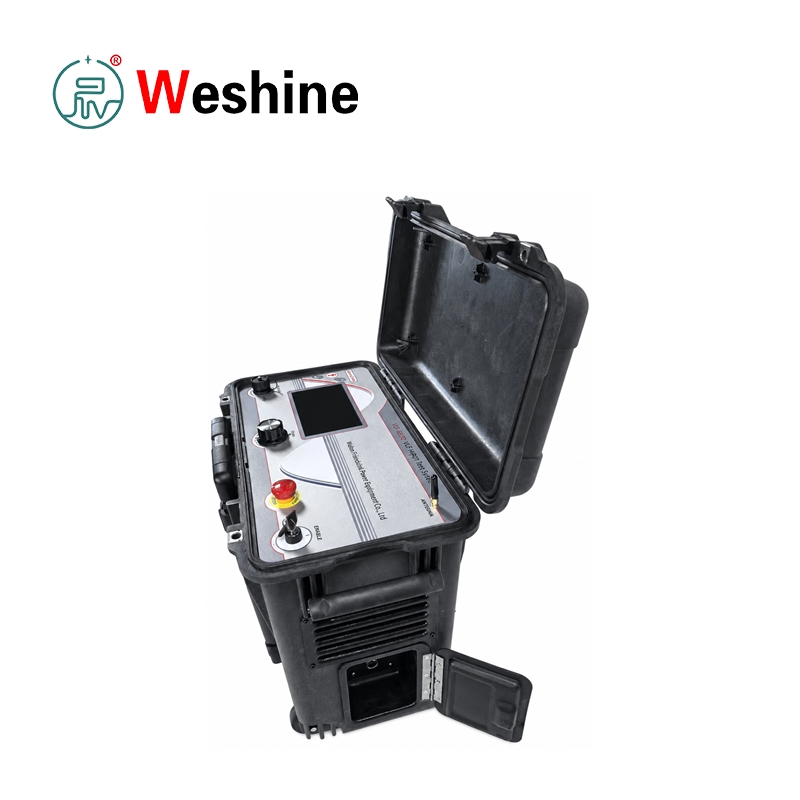

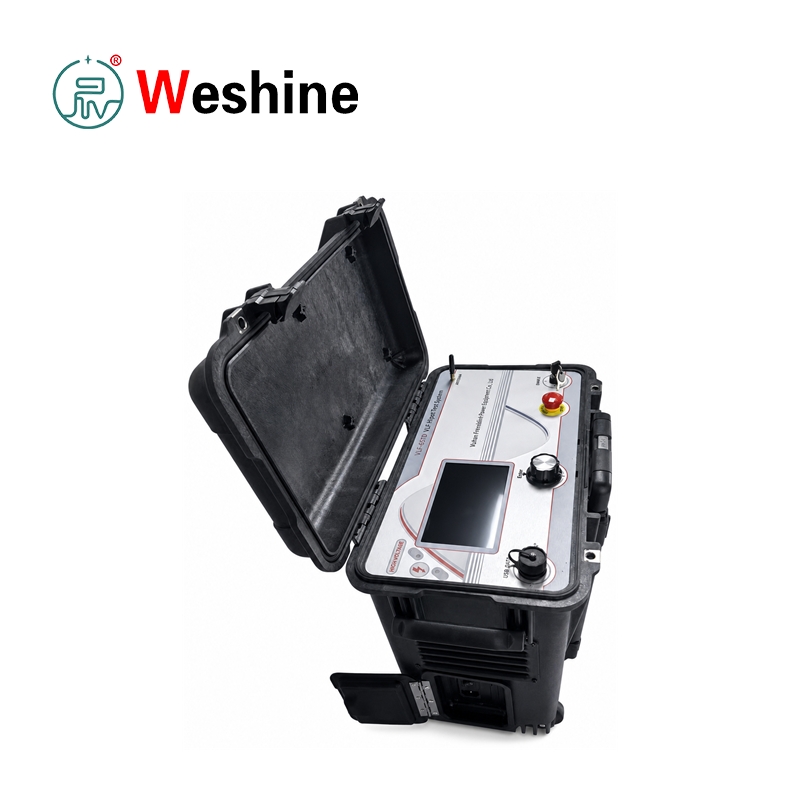

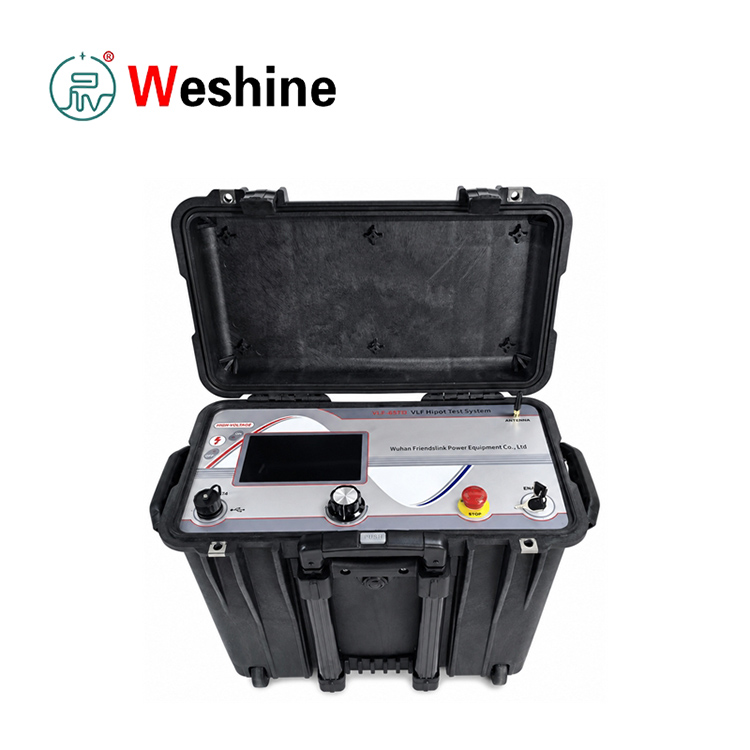

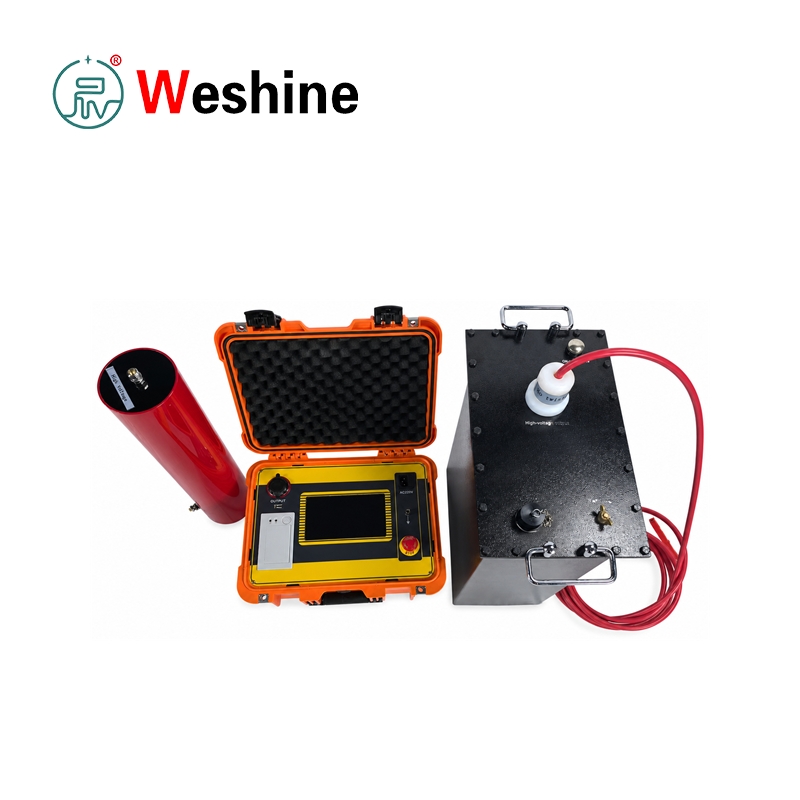

VLF Tan Delta Test System

Det holdbare VLF Tan Delta-testsystem, der tilbydes af Weshine, en professionel producent i Kina, er designet til isolationsdiagnose og modstå test af mellemspændingskabler. Den integrerer VLF AC-spændingsmodstand og dielektrisk tabsmåling i én kompakt enhed. Udstyret overholder CENELEC-standarderne HD 620 S1:1996 og HD 621 S1:1996, gældende for PE, XLPE og papirisolerede kabler.

Under rutinemæssig kabelvedligeholdelse kan usynlige isoleringsfejl, herunder ældning af vandtræer, forurening, mekanisk beskadigelse og delvis forringelse, ikke opdages ved simpel visuel inspektion. 0,1 Hz VLF sinusbølgetesten anvender AC-spænding på kabelisolering, mens den kræver langt mindre strømkapacitet end traditionelt 50 Hz testudstyr, hvilket gør felttestning af lange mellemspændingskabler meget nemmere.

Dette VLF Tan Delta Test System leverer VLF sinusbølgeoutput til modstå test og direkte tan delta måling. Tan delta-aflæsning afspejler kabelisoleringens dielektriske tabsfaktor, som bedømmer ældnings- og forringelsesgrader. Enheden kører automatisk tabstest under flere spændingsniveauer efter en fast procedure: 0,5 U0 cyklusser, U0 cyklusser og 1,5 U0 cyklusser. Efter afslutning af alle runder gemmes testdata, og kablet er helt afladet.

To standardkonfigurationer er tilgængelige: 34 kV og 45 kV peak-modeller. 34 kV enheden genererer sinusbølge op til 24 kV RMS (34 kV peak); 45 kV enheden når 31,8 kV RMS (45 kV peak). DC-spændingsudgang er også indbygget, der varierer ±1~34 kV for 34 kV-versionen og ±1~45 kV for 45 kV-versionen. Rektangulære bølge- og DC-testtilstande understøttes også.

Til vedligeholdelse af kabelkappe understøtter testmaskinen kappeinspektion og fejlfinding med maksimalt 10 kV output. Lækstrømsmåling under DC-tilstand hjælper med at vurdere den overordnede kabelisoleringskvalitet. Indbygget nedbrudsdetektion afbryder øjeblikkeligt højspænding, når der opstår overslag eller kabelfejl, hvilket giver fuld beskyttelse.

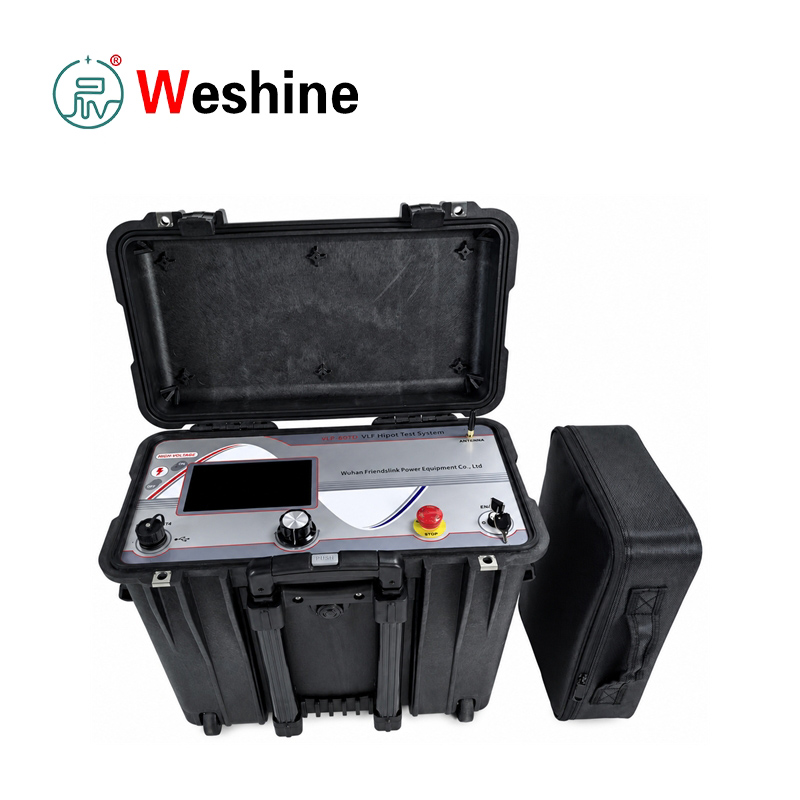

Det komplette sæt inkluderer hovedtestvært, højspændingskabel, jordledning, netledning, USB-flashdrev og tilbehørstaske. USB 2.0-porten muliggør dataeksport og firmwareopgradering. Alle testlogfiler gemmes lokalt og kan eksporteres til USB til rapportgenerering på pc. Matchende software understøtter samtidig åbning af fase A/B/C datafiler og udsender detaljerede rapporter med testtal og dielektriske tabskurver.

Sikkerhed er topprioritet. Der vil blive genereret højspænding under drift, så kun professionelt uddannede teknikere må arbejde. Operatører skal nøje følge fem kernesikkerhedsregler: afbryde strømmen, spærre genaktivering, verificere nulspænding, jord og kortslutning, isoler tilstødende strømførende komponenter. Højspændingstest kræver to eller flere medarbejdere på stedet til overvågning.

Produktguide

Den integrerede kabeltester fungerer ved at anvende kontrollerbar 0,1 Hz sinusspænding på testede kabler. Sammenlignet med konventionel 50 Hz AC-testning sænker ultralavfrekvensteknologi i høj grad strømbehovet for kapacitive kabelbelastninger, hvilket muliggør bærbar feltinspektion af mellemspændingskabler.

Før kabeltilslutning skal de fem højspændingssikkerhedsregler følges nøje. Sørg for, at testkablet er slukket, isoleret, spændingsverificeret, jordet og kortsluttet. Alle strømførende dele i nærheden skal tildækkes eller adskilles. Kun uddannede operatører kan køre udstyret med mindst én supervisor til stede.

Tilslut tilbehør i fast rækkefølge: Forbind jordkabel til værtsjordterminalen først, tilslut derefter til stationens beskyttende jord; fastgør højspændingskabel til højspændingsudgangsporten; forbinde højspændingskablets indre leder til kabelfase eller kappe via matchede fittings; fastgør højspændingskabelskærmen til en nærliggende jordingsstang; sæt til sidst netledningen i.

For VLF-modstandstest skal du vælge bølgeform, nominel spænding, frekvens og testvarighed. Spidsspænding i realtid, strøm, udgangsbølgeform, indstillet frekvens og RMS-værdier vises på skærmen. Timeren starter automatisk, når spændingen rammer den forudindstillede værdi.

Til tan delta-diagnose skal du aktivere den dielektriske tabsfunktion og indtaste kablets nominelle fasespænding U0. Maskinen starter automatiske testcyklusser, og hver fuld måling tager cirka 3 minutter og 30 sekunder. Den registrerer kabelkapacitans, modstand, gennemsnitligt dielektrisk tab og tabsværdier i realtid under 0,5 U0, 1,0 U0 og 1,5 U0.

Når testen er færdig, gemmes data automatisk, og kablet aflades fuldstændigt. Brugere kan gennemse historiske optegnelser, eksportere enkelte eller flere logfiler til USB 2.0 og generere udskrivbare rapporter via understøttende software. Værktøjet viser tabskurver og uafhængige data for tre kabelfaser.

Når du udfører kappetestning eller fejlfinding, skal du kontrollere, at kabelkappen ikke er jordet i begge ender, uden indirekte jording gennem samlinger eller tilbehør. Den maksimale effekt for kappeinspektion og fejlsøgning er 10 kV.

Funktioner

1．Understøtter VLF sinusbølge AC-modstandstest

2. Alt-i-en dielektrisk tab tan delta måling funktion

3．To spidsspændingsmuligheder: 34 kV og 45 kV

4．Sinusbølgeudgang: maks. 24 kV RMS eller 31,8 kV RMS

5. Indbygget DC-spændingsudgang til ekstra isolationstest

6．Rektangulær bølgespændingstesttilstand tilgængelig

7. DC mode lækstrøm måling funktion

8. Maks. 10 kV output til kappetest og kappefejlfinding

9. Testsekvenser for automatiske dielektriske tab ved 0,5 U0, U0 og 1,5 U0

10．Spændings- og strømvisning i realtid under drift

11．Visualisering af bølgeform i realtid på skærmen

12. Automatisk højspændingsafbrydelse ved spændingsafbrydelse

13．Lokal intern lagring til alle testlogfiler

14．Test dataeksport via USB 2.0-interface

15．Understøttende software til tilpasset testrapportoutput

16．Firmwareopgraderingsfunktion via USB-drev

17．Flersproget grænseflade (engelsk og forenklet kinesisk)

18. Udstyret med nødstopknap og højspændingsudgangslås

19． Omvendt spændingsbeskyttelsesdesign

20．Bærbart beskyttende etui design til udendørs feltkabeltest

Applikationsscenarier

Power Utilities

Netoperatører anvender testenheden til idriftsættelse af mellemspændingskabel, regelmæssig vedligeholdelse, tan delta-diagnose, kappeinspektion og isoleringsevaluering på distributionsnetværk og transformerstationer.

Transformer fabrikanter

Transformator- og elektrisk udstyrsfabrikker bruger testeren til kabel- og komponentisolationstest, der kræver VLF-spænding og dielektrisk tabsmåling.

Kraftværker

Kraftværker er afhængige af udstyret til kabelinspektion af stationer, vedligeholdelse af hjælpegeneratorkabler, kappetestning og isolationsdiagnose under vedligeholdelsesudfald.

Jernbaner

Jernbanestrømforsyningsnetværk lægger mellemspændingskabler i traktionsstationer og transmissionsledninger. Maskinen understøtter kabelmodstandstest og tan delta-analyse under vedligeholdelsesvinduer.

Industrianlæg

Mine-, petrokemiske, stål- og produktionsværksteder bruger det til nye kabelaccepttests, periodisk vedligeholdelse og undersøgelse af kappefejl.

Universiteter

Gymnasier og forskningsinstitutter anvender testenheden til undervisning i VLF-kabeltestteorier, dielektrisk tabsberegning, isolationsældningsanalyse og højspændingssikkerhedsdriftsstandarder.

Testlaboratorier

Professionelle højspændings- og kabellaboratorier anvender dette VLF Tan Delta-testsystem til at udføre VLF-modstandstest, tan-delta-måling, kappeinspektion og tredjeparts kabeldiagnosetjenester.

Kabelvedligeholdelse

Kabelservicepersonale bruger udstyret til XLPE, PE og papirisoleret kabelinspektion, ældningsdiagnose af vandtræer, lokalisering af kappefejl og udarbejdelse af testrapporter.

Gældende testartikler

1．VLF sinusbølgekabel modstår test

2. Mediumspændingskabel tan delta dielektrisk tabstest

3. ældningsdiagnose for XLPE-kabelisolering

4．PE-kabel modstår spændingsinspektion

5. Papirisoleret kabelydelsestest

6. Vurdering af kabelvand træ forringelse

7. Op til 10 kV kabelkappetestning

8．Fejlfinding i kabelkappe

9. DC-spændingsmodstandstest

10. Test af rektangulær bølgespænding

11. DC-tilstand lækstrømmåling

12. Nye accepttests for kabeloverdragelse

13. Rutinemæssig forebyggende vedligeholdelsestest af kabler

14. Generering af trefaset integreret testrapport

15．Lokal loglagring og USB-dataeksport

Kundesag

Branchefelt:Vedligeholdelse af mellemspændingskabel

Projektproblemer

Et vedligeholdelsesteam for elnettet havde brug for at evaluere flere gamle XLPE-kabelfødere. Simple modstå test kunne kun kontrollere nedbrudsmodstand, mens holdet også krævede dielektriske tabsdata for at bedømme isoleringsældning og identificere kabler med potentielle vandtræsdefekter.

Test Operation Flow

Teknikere isolerede målkablet, fulgte fem sikkerhedsspecifikationer, jordede hele sættet, tilsluttede højspændingskablet og afskærmningsledningen som anvist, og tændte derefter testenheden. De valgte tan delta-testtilstand, udfyldte kabelmærket fasespænding U0, udløste nødstop og højspændingslås og startede derefter automatisk test. Enheden målte dielektriske tab under 0,5 U0, U0 og 1,5 U0, lagrede data og afladede kablet efter færdiggørelsen.

Testresultat

Personalet tjekkede historiske optegnelser og eksporterede alle data til et USB-drev. Matchende softwaregenererede fasesammenligningsrapporter med dielektriske tabsværdier og trendkurver. Kabler med normale tabsindikatorer forblev i drift, mens alvorligt forringede kabler var planlagt til opfølgende overvågning.

Applikationsfordele

Holdet afsluttede både modstå spændingsinspektion og ældningsdiagnose med en bærbar enhed. Automatiske testcyklusser, USB-eksport og rapportgenerering forbedrer datasporbarheden betydeligt og reducerer manuel papirarbejde.

FAQ

Q: Hvilke funktioner realiserer dette testudstyr?

A: Det fuldender middelspændingskabel VLF-modstandstest, tan delta dielektrisk tabsmåling, kappeinspektion, kappefejlfinding, DC-modstandstest, rektangulær bølgetest og lækstrømdetektion.

Q: Hvad er forskellen mellem VLF-modstandstest og tan delta-test?

A: VLF-modstandstest verificerer, om kabelisolering kan bære specificeret AC-spænding; tan delta-test måler dielektrisk tabsfaktor for at bedømme isoleringsældning og forringelsesgrad.

Spørgsmål: Hvilke spændingskonfigurationer er valgfrie?

A: To modeller: 34 kV peak og 45 kV peak. 34 kV modellen udsender sinusbølge op til 24 kV RMS / 34 kV peak; 45 kV modellen når 31,8 kV RMS / 45 kV peak.

Q: Ved hvilken frekvens måles tan delta?

A: Tan delta-måling udføres under 0,1 Hz ultra-lav frekvens.

Spørgsmål: Hvilket kabelkapacitansområde understøtter tan delta-testning?

A:34 kV model: 1 nF ~ 8 μF; 45 kV model: 1 nF ~ 5 μF.

Q: Kan udstyret eksportere testregistreringer?

A: Ja. Testlogs gemmes internt og kan eksporteres via USB 2.0. Eksporterede filer kan åbnes med dedikeret software til at generere formelle testrapporter.

Spørgsmål: Understøtter det kappefejlfinding?

A: Ja, testmaskinen understøtter kappeinspektion og fejlfinding med maksimalt 10 kV output.

Q: Vigtige sikkerhedsbemærkninger under drift?

A: Kun uddannede fagfolk kan betjene enheden. Testkablet skal være slukket, jordet og fuldstændigt isoleret før ledningsføring. Højspændingstest kræver overvågning på stedet, og nødstop og højspændingslås bør bruges korrekt.

Weshine fordele

Weshine Electric leverer professionelle elektriske testinstrumenter til elnetoperatører, kabelvedligeholdelsesteams, ingeniørentreprenører, testlaboratorier og alle typer industrielle brugere. Til VLF- og tan delta-kabeldiagnose fokuserer vi på nem feltbetjening, stabil højspændingsudgang, præcis tabsmåling, komplet datalagring og rapportunderstøttende funktioner. Vi leverer one-stop-service, herunder modelvalgsvejledning, matchning af kabeltestskemaer, træning i sikkerhedsdrift og tilpassede testløsninger. Med rigelig ingeniørerfaring, streng kvalitetskontrol, fuld teknisk support, modne testløsninger og global eftersalgsservice hjælper vi kunder med at færdiggøre kabelmodstå inspektion og isoleringsdiagnose med klare, sporbare testdata. Hvis du har brug for pålideligt alt-i-et kabeldiagnoseudstyr, kan vores VLF Tan Delta Test System fuldt ud opfylde dine testkrav på stedet.
